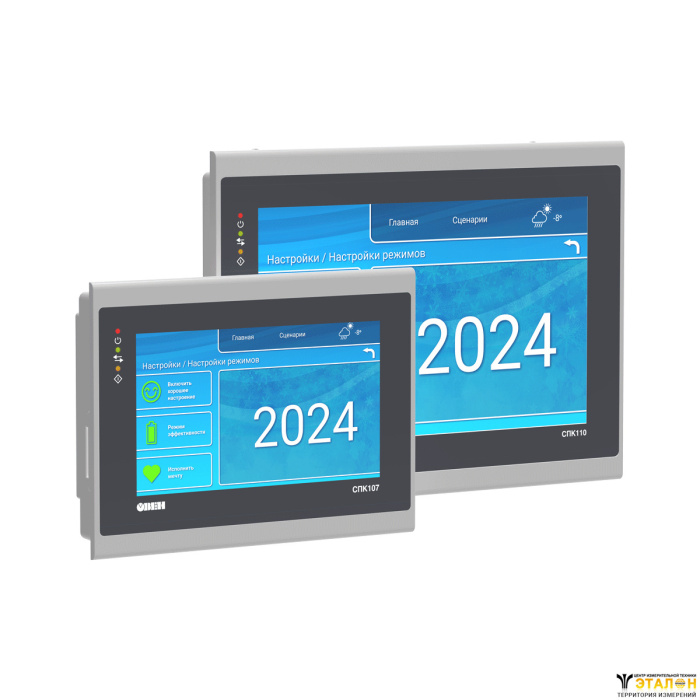

СПК107
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Сенсорные панельные контроллеры СПК1хх с Ethernet являются развитием линейки СПК1хх. Улучшенные технические характеристики, расширенный набор интерфейсов и обновленное программное обеспечение позволяют использовать их для решения широкого спектра задач автоматизации в различных отраслях промышленности.
- Разработка алгоритмов управления и визуализации в единой среде программирования.
- Экономия монтажного пространства в шкафу автоматики.
- Снижение общей стоимости системы управления.
Отличительные особенности
- Объединение функций программируемого контролера и панели оператора в одном корпусе (ПЛК+HMI).
- Сенсорный резистивный дисплей 7” или 10.2” (800×480).
- Широкий набор коммуникационных интерфейсов: Ethernet, 3×RS-485, 2×RS-232, USB Host, USB Device, слот для SD-карт.
- Поддержка протоколов обмена Modbus (RTU, ASCII, TCP), ОВЕН, возможность реализации нестандартных протоколов.
- Возможность обновления проектов и встроенного ПО (прошивки) с USB- и SD-накопителей.
- Поддержка web-визуализации.
- Интеграция с облачным сервисом OwenCloud.
- Встроенная операционная система Linux.
- Гибко настраиваемый сторожевой таймер (WatchDog).
- Поддержка протоколов NTP, FTP.
- Программирование в среде CODESYS V3.5 SP11 Patch 5.
- Расширение количества точек ввода/вывода осуществляется путем подключения внешних модулей ввода/вывода по любому из встроенных интерфейсов.
- В комплект поставки входит переходник «DB9 – клеммы» (со встроенными согласующими резисторами 120 Ом, подключаемыми через DIP-переключатели).
- Полная совместимость с предыдущими модификациями (габаритные размеры, возможность импорта проектов).
- Поддержка прямого подключения устройств через порт USB-A - мышь, клавиатура.
- Степень защиты IP65.
Схема применения СПК1хх
Рекомендуются к использованию
- В системах HVAC
- В сфере ЖКХ (ИТП, ЦТП)
- В АСУ водоканалов
- Для управления климатическим оборудованием
- В сфере производства строительных материалов
Программирование
Программирование контроллеров осуществляется в профессиональной, распространенной среде CODESYS V3.5, максимально соответствующей стандарту МЭК 61131-3:
- Поддержка 5 языков программирования, подходящих для специалистов любой отрасли.
- Интегрированный редактор визуализации и конфигураторы обмена.
- Продвинутые средства отладки и эмуляции.
- Множество библиотек, упрощающих разработку проекта.
- Отсутствие явных ограничений на число используемых переменных, блоков и т.д.
Функциональная схема СПК1хх
Основные технические характеристики
Наименование | Значение | ||
СПК107 | СПК110 | ||
Аппаратные характеристики | |||
Процессор | TI Sitara 600 MHz ARM Cortex™-A8 Core | ||
Частота, МГц | 600 | ||
Объем Flash-памяти (eMMC), Мб | 4096 | ||
Допустимое число циклов перезаписи Flash-памяти, на блок данных | 75 000 | ||
Оперативная память (DDR3), Мб | 512 | ||
Память Retain-переменных (MRAM), Кб | 64 | ||
Часы реального времени (RTC) | Есть, энергонезависимые1 | ||
Звук | Пьезоизлучатель, с возможностью управления из программы | ||
Дисплей | |||
Тип дисплея | TFT LCD | ||
Тип подсветки | LED (светодиодная подсветка)2 | ||
Кол-во цветов | 16,7 млн. | 260 тыс. | |
Диагональ, дюймы | 7’’ | 10,2’’ | |
Разрешение, пиксель | 800 × 480 | ||
Рабочая зона, мм | 154,08 × 85,92 | 221,80 × 131,52 | |
Яркость, кд/м2 | 300 | ||
Контрастность | 500:1 | ||
| Угол обзора слева/справа/сверху/снизу, ° | 80/80/60/80 | 65/65/45/65 | |
Время наработки на отказ подсветки, часов | Не менее 50 000 при температуре 25 °C | ||
Интерфейсы | |||
COM-порты | 3 × RS-485 (DB9M), 2 × RS-232 (DB9M) - для подключения устройств Гальваническая изоляция отсутствует; Сигналы RS-232 – RxD, TxD, GND; сигналы RS-485 – A, B Все интерфейсы являются независимыми Поддерживаемые протоколы: Modbus RTU (Master/Slave), Modbus ASCII (Master/Slave), ОВЕН3 В комплект поставки входит Адаптер СПК1ХХ, представляющий собой переходник с разъемов DB9 на быстрозажимные пружинные клеммы. Адаптер имеет встроенные согласующие резисторы (120 Ом), подключаемые с помощью DIP-переключателей. | ||
Ethernet | 1 × 10/100 Мбит/c (RJ45) – для подключения устройств, для загрузки проектов и web-визуализации Поддерживаемые протоколы: Modbus TCP (Master/Slave)3 | ||
USB Device | 1 × USB 2.0 B - для загрузки проектов4 и подключения в режиме Mass Storage Device | ||
USB Host | 1 × USB 2.0 A - для архивов, импорта файлов рецептов, загрузки проектов и подключения HID-устройств | ||
SD | 1 × SDHC - для архивов, импорта файлов рецептов, загрузки проектов | ||
Питание | |||
Тип питающего напряжения | Постоянное | ||
Диапазон питающего напряжения, В | 12…28 | ||
Номинальное напряжение питания, В | 24 | ||
Макс. пусковой потребляемый ток, А | 14 | ||
Макс. потребляемая мощность5, Вт | 10 | ||
Программирование | |||
| Версия ОС | Linux 4.9.59-rt23 | ||
| Среда программирования | CODESYS V3.5 SP11 Patch 5 | ||
Корпус | |||
Конструктивное исполнение | Для щитового крепления | ||
Тип вентиляции | Естественная вентиляция | ||
Виброустойчивость | В диапазоне 10…25 Гц в направлении X, Y, Z с ускорением до 2G в течение 30 минут | ||
Габаритные размеры (ширина × высота × глубина), мм | (204 × 149 × 37) ± 1 | (277 × 200 × 39) ± 1 | |
Установочные размеры (ширина × высота × глубина), мм | 191 × 137 × 33 | 258 × 177 × 33 | |
| Степень защиты корпуса по ГОСТ14254: | |||
- с лицевой стороны | IP65 | ||
| - со стороны разъемов | IP20 | ||
Общие характеристики | |||
Рабочая температура, °C | 0…60 | ||
Рабочая влажность, % | 10…90 (без конденсации) | ||
Температура хранения, °C | -25…+55 | ||
Масса брутто, кг | 1.2 | 1.5 | |
Средний срок службы, лет | 12 | ||
Среднее время наработки на отказ, часов | 50 000 | ||
1Точность хода часов реального времени ±0,7 секунд в сутки при 25 °C. Питание RTC реализовано с помощью элемента CR2032 со средним временем работы 3 года (после этого элемент следует заменить).
2Яркость подсветки может быть изменена программно.
3Имеется возможность реализации нестандартных протоколов.
4Данный способ загрузки проектов является резервным, основной – через интерфейс Ethernet.
5При включении пусковой ток может превышать номинальное значение в 10 раз длительностью до 25 мс. В связи с этим рекомендуемый блок питания должен быть мощностью не менее 30 Вт. Например: БП30Б-Д3-24.
Схемы подключения
Назначение контактов соединителя USB Host (USB-A)
 | Номер контакта | Наименование сигналов |
| 1 | +5 B | |
| 2 | Data- | |
| 3 | Data+ | |
| 4 | GND |
Назначение контактов соединителя USB Device (USB-B)
 | Номер контакта | Наименование сигналов |
| 1 | +5 B | |
| 2 | Data- | |
| 3 | Data+ | |
| 4 | GND |
Назначение контактов соединителя LAN (Ethernet)
 | Номер контакта | Наименование сигнала |
| 1 | Etx+ | |
| 2 | Etx- | |
| 3 | Erx+ | |
| 6 | Erx- |
Назначение контактов соединителя порта COM1 (DB9M) и контактов Адаптера СПК1XX
| Номер контакта | Наименование сигнала | Номер контакта Адаптера СПК1XX | |
| 1 | RS-485-1 A | 1 | |
| 2 | RS-232-1 RxD | 7 | |
| 3 | RS-232-1 TxD | 8 | |
| 4 | - | - | |
| 5 | GND | 9 | |
| 6 | RS-485-1 B | 2 | |
| 7 | - | - | |
| 8 | - | - | |
| 9 | - | - |
Назначение контактов соединителя порта COM2 (DB9M) и контактов Адаптера СПК1XX
| Номер контакта | Наименование сигнала | Номер контакта Адаптера СПК1XX | |
| 1 | RS-485-2 A | 3 | |
| 2 | RS-232-2 RxD | 10 | |
| 3 | RS-232-2 TxD | 11 | |
| 4 | - | - | |
| 5 | GND | 12 | |
| 6 | RS-485-2 B | 4 | |
| 7 | RS-485-3 A | 5 | |
| 8 | RS-485-3 B | 6 | |
| 9 | - | - |
Назначение контактов соединителя питания
 | Номер контакта | Наименование сигнала |
| 1 | +24 D | |
| 2 | GND | |
| 3 | Функциональное заземление* | |
Примечание: * - подключение согласно ГОСТ Р 50571.21 | ||
Комплект поставки
- Прибор СПК1хх
- Адаптер СПК1XX
- Комплект крепежных элементов
- Кабель USB для загрузки ПО
- Руководство по эксплуатации
- Паспорт и гарантийный талон
