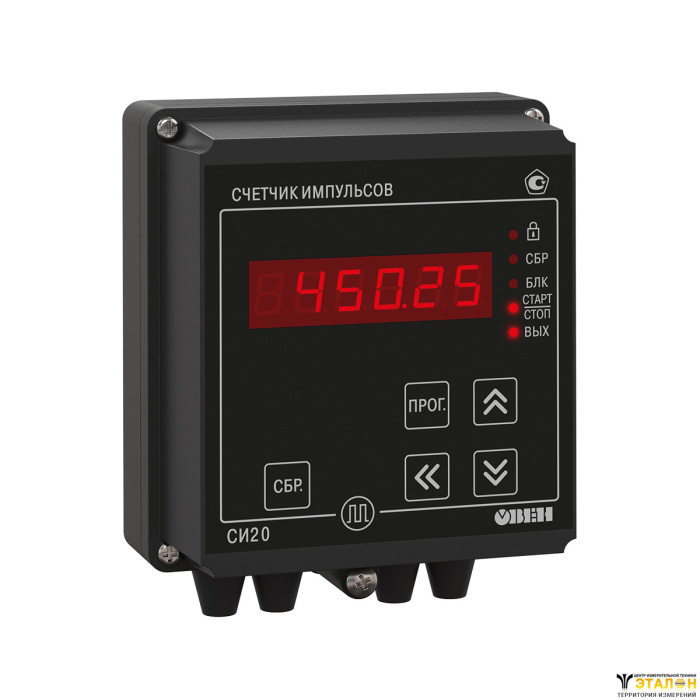

Микропроцессорный счетчик импульсов СИ20 может использоваться для подсчета количества продукции на транспортере или жидкости, длины наматываемого кабеля или экструзионной пленки, суммарного количества изделий и т.п.
Данный прибор был специально адаптирован для управления системами дозирования жидких сред, намоточных установок (кабель, провод, экструзионная пленка и т.д.)
Счетчик импульсов ОВЕН СИ20 входит в состав новой линейки счетчиков импульсов, отличающейся повышенной устойчивостью к различным видам электромагнитных помех. Приборы данной линейки способны работать при отрицательных температурах до -20 °С.
К преимуществам данного счетчика можно отнести универсальный источник питания, что позволят запитывать прибор как от сети 220В, так и от сети постоянного тока 24В.
Цифровой счетчик импульсов СИ20 выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.
- Прямой счет импульсов, поступающих от подключенного к прибору датчика.
- Перевод количества импульсов в реальные единицы измерения продукции.
- Выбор позиции десятичной точки.
- Коэффициент масштабирования.
- Два режима работы выходных устройств: «Дозатор», «Сигнализатор».
- Четыре дискретных входа для организации счета и реализации функций старт/стоп, блокировка, сброс.
- Универсальные входы, позволяющие работать с датчиками PNP/NPN-типа, сухим контактом.
- Встроенный источник питания датчиков – 24В.
- Управление нагрузкой с помощью одного выходного устройства.
- Сохранение результатов счета при отключении питания.
- Программирование с кнопок на лицевой панели прибора.
- Полное соответствие требованиям ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А.
Основные технические характеристики
Наименование | Значение |
Диапазон напряжений питания постоянного тока СИ20-У.Х.Х, В | от 20 до 34 |
Диапазон напряжений питания переменного тока СИ20-У.Х.Х, В | от 90 до 264 от 47 до 63 |
Максимальная потребляемая мощность, не более, ВА | 5 |
Максимальная частота входных импульсов, Гц | 2500 |
Длительность входных импульсов, мкс, не менее | 200 |
Диапазон значения множителя | 0,00001...99999 |
Частота входного фильтра | 1…2500 |
| Подключаемые датчики | – коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.); – n-p-n–типа с открытым коллекторным выходом; – p-n-p–типа. |
Номинальное напряжение питания датчиков, В | 24 |
Нестабильность напряжения питания датчиков, % | 10 |
Максимальный ток нагрузки источника питания датчиков, мА, не более | 50 |
Количество разрядов цифрового индикатора | 6 |
Габаритные размеры прибора: | |
– настенный (Н) | 130×105×65 |
– щитовой (Щ1) | 96×96×65 |
– щитовой (Щ2) | 96×48×100 |
Степень защиты корпуса | Настенный-IP44, Щитовой-IP54 |
Масса, кг, не более | 1 |
Средний срок службы, лет, не менее | 8 |
Межповерочный интервал, лет | 2 |
Условия эксплуатации счетчика импульсов ОВЕН СИ20
- Закрытые взрывобезопасные помещения без агрессивных паров и газов
- Температура окружающего воздуха от -20 до +70 °С
- Верхней предел относительной влажности 95% при +35 °С без конденсации влаги
- Атмосферное давление от 84…106,7 кПа
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N2 по ГОСТ 12997-84.
По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 12997-84.
Функциональная схема
Схемы подключения
Подключение к входу коммутационных устройств
Подключение датчиков, имеющих на выходе транзистор n-p-n типа с открытым коллекторным входом
Подключение к входу датчиков, имеющих на выходе транзистор p-n-p типа
Схемы подключения нагрузки к ВУ

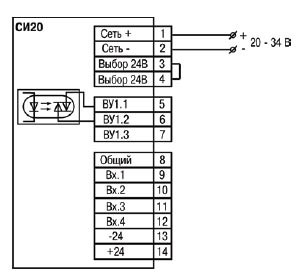

Примеры схем подключения прибора
Комплект поставки
- Прибор СИ20
- Комплект крепежных элементов
- Паспорт и гарантийный талон
- Руководство по эксплуатации
