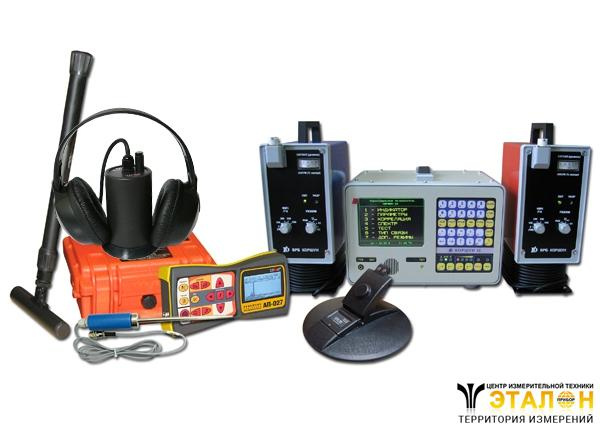

Коршун-12ТА - корреляционный течеискатель
Цена:
по запросу
Общая стоимость 0 руб.
Характеристики
Гарантия
24 месяца
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Назначение корреляционного течеискателя Коршун-12ТА:
Течеискатель «КОРШУН-12ТА» предназначен для определения координат утечек корреляционным и акустическим способами в подземных напорных стальных, чугунных и пластмассовых трубопроводах систем тепло-, водо-, нефтепродуктоснабжения независимо от глубины их прокладки, вида грунта, определения точного местоположения трубопровода и глубины его залегания, поиска люков колодцев под слоем снега, грунта, асфальта.
Описание корреляционного течеискателя Коршун-12ТА:
По сравнению с известными европейскими, канадским, японскими аналогами «КОРШУН-12ТА», как и корреляционные течеискатели типа «КОРШУН-8» – «КОРШУН-11МТА», имеет расширенную комплектность, расширенный температурный диапазон работы, а также имеет лучшие показатели чувствительности и точности при обнаружении утечек.
Течеискатель «КОРШУН-12ТА» превосходит приборы «КОРШУН-8» – «КОРШУН-11МТА»:
- Улучшенные показатели чувствительности;
- Имеет меньшее энергопотребление, большее быстродействие, позволяет сохранять в постоянной памяти сигналы утечек (выполняя функцию плеера);
- Оснащен новой программой по созданию протоколов и базы протоколов с географическими картами прокладки трасс трубопроводов.
Температура работы электронных блоков: от -30 °C до +50 °C, датчиков: от -40 °C до +140 °C. Температура хранения: от -40 °С до +60 °С. По этим характеристикам приборы других производителей существенно уступают приборам «КОРШУН-12ТА». Исполнение – пыле-, влаго- и вибро- защитное.
Базовый комплект обеспечивает поиск утечек в пластмассовых и других немагнитных трубах без использования гидрофонных датчиков.
В прибор встроены цифровые фильтры, которые автоматически «настраиваются» на частотную полосу сигнала утечки.
С целью преемственности с ранними моделями сохранены клавиатура и интерфейс.
Особенности корреляционного течеискателя Коршун-12ТА:
- Имеет высокое быстродействие, точность и шумозащищенность при определении координаты утечки корреляционным методом;
- Предоставляет возможность как для автоматической, так и ручной установки добротных цифровых фильтров, при этом прибор автоматически «настраивается» на полосу частот сигналов, которые генерируют утечки;
- Имеет встроенные цифровые спектранализаторы с высоким быстродействием и высокой разрешающей способностью для определения частотных спектров сигналов утечки;
- Имеет полосу частот выносных и встроенных блоков от 5 Гц до 4500 Гц;
- Имеет режим двухканального осциллографа с возможностью наблюдения и оценки выходных сигналов прибора и вибродатчиков;
- Содержит кроме двух радиоканалов для передачи сигналов от датчиков в блок оператора также и кабельную катушку с предварительным усилителем для передачи сигналов из радионедоступных помещений и для резерва;
- Определяет местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 5 км от места подключения генератора;
- Позволяет обследовать участков местности перед проведением земляных работ;
- Позволяет найти места пересечения трубопроводов и кабеля;
- Позволяет обнаруживать места разгерметизации трубопроводов на глубине до 6 метров акустическим методом;
- Позволяет осуществить контроль состояния запорной арматуры.
- Позволяет обнаруживать люки колодцев под слоем снега, грунта, асфальта.
Технические характеристики корреляционного течеискателя Коршун-12ТА:
| Параметр | Значение | ||
| Длина диагностируемого участка трубопровода | до 2500 м с жидкостью (зависит от давления и диаметра) | ||
| Диаметр диагностируемого трубопровода | до 1400 мм | ||
| Точность (приборная) | ± 0,1 м | ||
| Полоса рабочих частот | 5 Гц … 4,5 кГц | ||
| Чувствительность датчиков-акселерометров | 0,3 В/g | ||
| Минимальное давление в трубопроводах с жидкостью | 1,4...2,0 Атм (при малом давлении длина диагностируемого участка уменьшается) | ||
| Источник питания блока оператора | аккумуляторное, 10,4...15,5 В | ||
| Потребляемый ток, при Uпит=12 В (10,4 В) | не более 0.55 А (0.65 А при Uпит менее 11 В) | ||
| Частота несущей радиоканала, МГц | из диапазона 400–440 | ||
| Время работы выносного радиоблока без подзарядки встроенного аккумулятора | 10 часов | ||
| Температура работы: | - для датчиков -40…+140 °С - для выносных блоков -30…+50 °С - для блока оператора -25…+50 °С | ||
| Температура хранения | -40…+60 °С | ||
| Массогабаритные параметры | - блок оператора 285х205х260 мм; 6,4 кг - кабельная катушка с датчиком 260х255х255 мм; 5,2 кг - выносной радиоблок с датчиком 230х115х310 мм; 4,1 кг | ||
| Генератор "АГ-105" | |||
| Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц» | |||
| Нагрузка «клипсы» или «клещи» | 512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33» | ||
| «Антенные» режимы | 8192 «8.2» / 32768 «33» | ||
| Режим работы | |||
| «Антенные» режимы | Встроенная передающая антенна «LC» | ||
| Внешняя передающая антенна «АН» | |||
| Режим работы | |||
| Режимы «модуляции» (сигналы специальной формы) | Прерывистый «ПР» (кратковременные посылки сигнала) Длительность посылки 0,12сек Частота следования посылок 1Гц | ||
| Двухчастотный «2F» (одновременная генерация частот 1024Гц и 8192Гц) Соотношение амплитуд 4/1 (соответственно) | |||
| Выходные параметры при напряжении питания 12…15В | |||
| Выходной ток, А | |||
| Ограниченный программой при ручном повышении, ≥ | 5 - при частотах 512Гц «0.5» / 1024Гц «1.0» / 8192Гц «8.2» / «2F» | ||
| 3 - при частоте 32768Гц «33» | |||
| Заданный для автоматического согласования, ≥ | 0,2 -при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F» | ||
| 0,1 - при частотах 8192Гц «8.2» / 32768Гц «33» | |||
| Максимальное выходное напряжение, В | |||
| В зависимости от «модуляции», ≥ | 32 - в двухчастотном режиме модуляции «2F» | ||
| 40 -в других режимах | |||
| Максимальная выходная мощность, Вт | |||
| Ограниченная программой, ≥ | 20 - При частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» | ||
| 6 - При частоте 32768 Гц «33» | |||
| Источники питания | |||
| Напряжение питания | 7…15 В | ||
| Батарейный комплект «тип С×8» | 8 щелочных («alkaline») элементов 1,5В «тип С» | ||
| Внешние источники питания (не входят в комплект поставки) | Аккумулятор «12В» (например, автомобильный) Выходное напряжение 11…14В при токе не менее 4А | ||
| Сетевой блок питания АГ114М.02.020 (дополнительная принадлежность) Выходное напряжение 15В, мощность 60Вт | |||
| Время работы («жизненный цикл» зависит от качества батарей) | При работе от батарейного комплекта «тип С×8» ≈ 5часов в режимах «НП» и «2F» (при исходной выходной мощности 7Вт ) или ≈ 25часов в режиме «ПР» (при исходной выходной мощности 15Вт) | ||
| При внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено | |||
| Функциональные особенности | |||
| Автоматическое управление выходной мощностью в процессе генерации | Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания | ||
| Согласование с нагрузкой | Автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2А при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F»; - ≥ 0,1А при частотах 8192Гц «8.2» и 32768Гц «33». | ||
| Ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования | |||
| Варианты подключения к исследуемой коммуникации | «Контактное» подключение с «возвратом тока через землю» | ||
| «Бесконтактное» подключение с применением встроенной передающей антенны «LC» | |||
| «Бесконтактное» подключение с применением внешней передающей антенны «АН» | |||
| «Бесконтактное» подключение с применением индукционных передающих «клещей» | |||
| Конструктивные параметры | |||
| Выходной усилитель мощности | Технология: модифицированный CLASS D КПД до 85% | ||
| Габаритные размеры, мм | 216х180х105 мм | ||
| Вес, кг | 2 | ||
| Условия эксплуатации | |||
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+60ºС С «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды. | ||
| Степень защиты корпуса | IP65 (при закрытой крышке корпуса - кейса) | ||
| Приемник "АП-027" | |||
| ПАРАМЕТР | ДАТЧИКИ | ||
| ЭМД/ДКИ/ДОДК/КИ | АД | ||
| Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | ||
| Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» | |
| Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. | |
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц | |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB | |
| Визуальная индикация | ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | ||
| Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | ||
| Головные телефоны -синтезированный звук ЧМ. | - | ||
| Встроенный излучатель - синтезированный звук ЧМ. | |||
| Питание | Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. | ||
| Время непрерывной работы, не менее | 20 часов | ||
| Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС | ||
| Класс защиты от внешних воздействий | IP54 | ||
| Габаритные размеры электронного блока | 220*102*42 мм | ||
| Масса электронного блока, не более | 0,46 кг | ||
| Электромагнитный датчик "ЭМД-247" | |||
| Тип преобразователя | резонансная ферритовая магнитная антенна | ||
| Частота резонанса, Гц | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц | ||
| Тип питания | от приемника | ||
| Коммутация резонанса | принудительная (управляется приемником) | ||
| Комплект акустического датчика "АД-227" | |||
| Чувствительность, V/g | 5 | ||
| Габаритные размеры прибора, не более, мм | 105х75 | ||
| Масса, не более, кг | 1,5 | ||
| Люкоискатель ИЭМ-300 | |||
| Скорость сканирования поисковым элементом над поверхностью контролируемого объекта, м/с | 0 ...0,5 | ||
| Максимальная глубина обнаружения, м | |||
| Крышки колодцев | до 0,6 | ||
| Пластины 100x100x1 мм | до 0,4 | ||
| Монета (22мм) | до 0,15 | ||
| Параметры окружающей среды | |||
| Температура окружающего воздуха, °С | -5 ...+50 | ||
| Относительная влажность (при Т=25°С), % | до 98 | ||
| Атмосферное давление, мм рт.ст. | 630 ...800 | ||
| Вероятность обнаружения металлических объектов | не менее 90% | ||
| Питание | одна батарея 9В (Тип Е, Корунд) или аккумулятор | ||
| Габаритные размеры прибора, мм | 280х60 | ||
| Вес, кг | не более 1,0 | ||
| Время установления рабочего режима, с | не более 5 | ||
Комплект поставки
| № | Наименование | Количество |
| 1 | Блок оператора | 1 |
| 2 | Выносной радиоблок с предварительным усилителем и фильтрами | 2 |
| 3 | Кабельная катушка с предварительным усилителем | 1 |
| 4 | Водозащищенные накладные вибродатчики, содержащие пьезокерамические вибропреобразователи, магнитные держатели и кабели | 3 |
| 5 | Держатели датчиков для пластмассовых и немагнитных труб | 2 |
| 6 | Переходник для установки датчиков на штоки задвижек в трубах с ППУ | 2 |
| 7 | Головные наушники | 1 |
| 8 | Универсальное двухканальное зарядное устройство «УЗИП-3» с источником 12В | 1 |
| 9 | Блок контроля (с адаптером и плеером) | 1 |
| 10 | Методика применения | 1 |
| 11 | Комплект служебных кабелей | 1 |
| 12 | Транспортная сумка-саквояж | 3 |
| 13 | Генератор "АГ-105" | 1 |
| 14 | Приёмник "АП-027" | 1 |
| 15 | Электромагнитный датчик "ЭМД-247" | 1 |
| 16 | Комплект акустического датчика "АД-227" | 1 |
| 17 | Комплект "АДМ-227" | 1 |
| 18 | Головные телефоны | 1 |
| 19 | Сумка для течетрассоискателя | 1 |
| 20 | Люкоискатель ИЭМ-300 | 1 |
| 21 | Сумка для люкоискателя | 1 |
Развернуть полное описание
ДОСТАВКА
Вы можете выбрать любой наиболее удобный способ из перечисленных ниже:
- Самовывоз со склада компании ЭТАЛОНПРИБОР
- Доставка через транспортную компанию "Деловые линии"
- Доставка экспресс - почтой "ПОНИ-ЭКСПРЕСС" до двери
- Доставка по Москве и области нашими экспедиторами и курьерами
- Доставка через транспортную компанию "ПЭК"
- Отправка посылкой с помощью Почты России
- Доставка через транспортную компанию покупателя
Доставка до терминала ТК «Деловые линии» осуществляется нами бесплатно.
ОПЛАТА
Мы принимаем оплату:
- по безналичному расчету
- перечислением денежных средств на расчетный счет для юридических лиц
- банковским переводом для физических.
Цены на поставляемые нами товар всегда ниже, чем у наших конкурентов.
Гарантия и возврат
Условия гарантийного обслуживания
- Гарантия действительна только при наличии гарантийного талона с указанием заводского номера изделия, гарантийного срока и печати поставщика.
- Гарантия предусматривает бесплатный ремонт изделия или замену запасных частей, комплектующих в течении гарантийного срока, указанного в гарантийном талоне.
- Заводской номер и наименование изделия должны соответствовать указанным в гарантийном талоне.
- Изделие снимается с гарантийного обслуживания в следующих случаях:
- Нарушения условий эксплуатации, изложенных в технической документации изделия, которые привели к выходу изделия из строя, включая неисправности, вызванные использованием нештатных аксессуаров;
- Нарушения гарантийных пломб, в случае наличия следов вскрытия или взлома корпуса изделия;
- Ремонта в неуполномоченном сервисном центре или самостоятельно (кроме элементов и источников питания, замена которых предусмотрена производителем);
- Использования изделия не по назначению;
- Нарушения правил хранения и транспортирования;
- Наличия внешних механических повреждений, включая повреждения разъёмов и контактов;
- Наличия внешних повреждений, вызванных стихией, пожаром, молнией, высоким напряжением;
- Попадания внутрь влаги, инородных предметов и т.п.
- Неправильном включении в сеть.
- Гарантия не распространяется на расходные материалы и прочие детали, имеющие ограниченный срок службы: элементы питания (в т.ч. аккумуляторы), имеющие ограниченную прочность.
- Недополученная в связи с появлением неисправности прибыль и другие косвенные расходы не подлежат возмещению.
Гарантия не распространяется на ущерб, причиненный другому оборудованию, работающему вместе с данным изделием.
Отзывы о товаре Коршун-12ТА - корреляционный течеискатель
Сервисное обслуживание
Похожие товары
Цена: 216 660
₽
В корзину
Хит продаж
Цена: по запросу
В корзину
Хит продаж
Полезные статьи
Цифровой тахометр — это прибор, предназначенный для измерения частоты вращения различных объектов, таких как валы, двигатели и роторы. В отличие от аналоговых моделей, цифровые тахометры обеспечивают высокую точность измерений и удобство использования благодаря современным технологиям и информативному дисплею. Они широко используются в самых разных отраслях: от автомобильного сервиса и промышленности до научных исследований и контроля вентиляционных систем.
Мегаомметр – это специализированный прибор, предназначенный для измерения сопротивления изоляции электрических цепей и оборудования. В условиях современного мира, где электричество играет ключевую роль во всех сферах жизни, обеспечение безопасности и надежности электрических систем становится особенно важным. От качества изоляции проводников и оборудования зависит не только эффективность их работы, но и безопасность людей и объектов, которые они обслуживают.
Измерительные приборы играют ключевую роль в различных отраслях, начиная от промышленности и строительства, заканчивая медициной и научными исследованиями. Правильная эксплуатация и уход за этими приборами являются залогом точных измерений и долговечности оборудования.
Осциллографы играют ключевую роль в современных лабораториях и на производственных предприятиях, являясь незаменимым инструментом для анализа и визуализации электрических сигналов. Независимо от того, являетесь ли вы инженером-электронщиком, студентом технического вуза или энтузиастом электроники, понимание принципов работы осциллографов, их видов и характеристик, а также правил эксплуатации и ухода за ними, имеет первостепенное значение.
Амперметр предназначен для измерения величины тока в электрических цепях, выраженной в амперах. В основе его работы лежит простой принцип: инструмент позволяет наглядно увидеть мощность тока, потребляемого устройствами, подключенными к сети. Обычно амперметр подключают в цепь с нагрузкой, поэтому ток, протекающий через него, идентичен току, проходящему через любой другой элемент цепи, будь то нагреватель, мотор или лампочка.
На этапах возведения, отделки и монтажа различных сооружений большую роль играют точность разметки и идеальное выравнивание. Достижение профессиональных стандартов качества возможно при использовании лазерного нивелира. Для выбора подходящей модели целесообразно ознакомиться с механизмом работы этих устройств.
В сфере строительства и дизайна, где важно точно определить параметры пространства, используются специализированные устройства для разметки — лазерные нивелиры. Ротационные модели таких инструментов выполняют проекции линий с помощью вращающегося лазерного луча. Ротационные нивелиры идеально подходят для больших открытых пространств.
Вольтметр — это электрический измерительный прибор, предназначенный для измерения напряжения в электрической цепи. От точности его показаний во многом зависит безопасность и эффективность работы электрооборудования. Но как же он устроен? Давайте разберемся.
Газоанализаторы – это высокотехнологичные устройства, которые используются для определения состава газовых смесей и измерения концентрации отдельных компонентов. Они играют важную роль в различных отраслях, таких как экология, промышленность, медицина и других. Понимание принципа работы этих устройств поможет лучше понять, как они способны предоставить точные и надежные данные. Давайте рассмотрим устройство и принцип действия газоанализатора.
Омметр — это измерительное устройство, предназначенное для определения сопротивления электрических цепей и элементов. Этот прибор играет важную роль в работе электротехников, электронщиков и других специалистов, работающих с электротехническим и электронным оборудованием. Ниже мы рассмотрим, где и как используется омметр.Новинки
Цена: по запросу
В корзину
Хит продаж
Цена: 73 027
₽
В корзину
Хит продаж
Цена: 296 640
₽
В корзину
Хит продаж
Недавно просмотренные
ИНН: 5029242996
ОГРН: 1195081019836
ОГРН: 1195081019836
