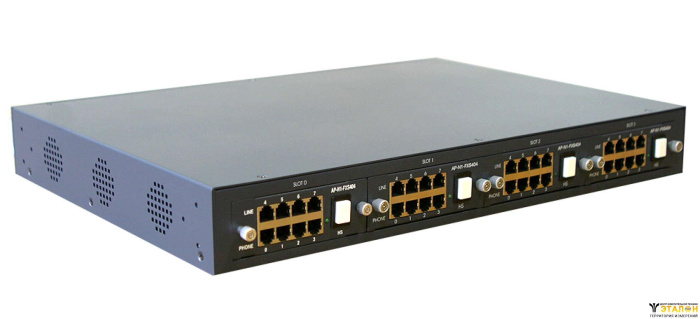

AddPac AP2340-32S - шлюз VoIP (SIP/H.323), 32 FXS, 2x100TX Eth

VoIP-шлюз AddPac AP2340 предназначен для организации телефонии в офисе когда требуется высокая плотность портов в компактном корпусе. Выполнен в прочном стальном корпусе, в комплекте «уши» для крепления в19’’ шкаф.

На базовое шасси AP2340 установлено 4 модуля N1-FXS8.

Суммарная ёмкость - 32 x FXS

VoIP-шлюз AddPac AP2340 выпускается в 2-х модификациях с разными блоками питания:
- AC 110 – 220В (по умолчанию)
- DC 48 – 60В (под заказ)

AddPac AP2340 обеспечивает качественный звук с фильтрацией внешних шумов, эхо-подавлением (G.165, G.168) и настройкой комфортного уровня белого шума, благодаря использованию разделённого RISC CPU и модуля кодека DSP

Управление осуществляется через:
командную строку Telnet (CLI промышленного стандарта),
консольный порт RS232,
через web-интерфейс,
SNMP v2.

VoIP-шлюз AddPac AP2340 поддерживает передачу и приём многостраничного факса по протоколу T.38.

VoIP-шлюз AddPac AP2340 имеет высокую наработку на отказ (MTBF более 100’000 часов). Благодаря применению разрядников на аналоговых портах FXS/PSTN AP2340 осуществляется дополнительная защита от грозы

Спецификация AP2340

• CPU AMCC PowerPC PPC405EP
• DSP AC491L
• RAM 64 MB SDRAM
• Операционная система – APOS g2
• Интерфейсы: 4 слота N1
• (поддержка только аналоговых карт N1)
• 2 x Fast Ethernet 10/100TX,
• Консольный RS232 порт (консольный кабель DB9 <-> RJ45 в комплекте)
• Индикация: питание, активность LAN0, LAN1, активность телефонных линий

Соответствие стандартам

• SIP 2.0 (RFC 3261)
• H.323
• MGCP (RFC 3435)
• Кодеки: G711a/u-law, G.723.1, G.726, G.729ab
• Передача DTMF сигнала (режим SIP INFO, режим RFC2833, режим INBAND)
• Трансляция Caller ID (SIP → FXS)
• Передача факса T.38 (G.711, G.729) - входящий вызов, исходящий вызов
• Установление соединения по IP (соединение «точка-точка») – до 6000маршрутов Dial Plan,
• регистрация на SIP-сервере
• Hot call
• Тональные сигналы ГОСТ 28384-89

Сетевые протоколы

• Fast Ethernet (авто определение скорости и режима дуплекса, прямой кабель или cross-over)
• Поддержка авторизации на VPN-сервере провайдера через PPPoE, PPTP, L2TP
• Поддержка символа «$» в поле UserID
• tagget VLAN 802.1q (возможность регистрация в Voice VLAN и проброса Data VLAN)
• Метка CoS (802.1q)
• Метка QoS (DSCP)
• STP/RSTP
• NAT/PAT
• NTP

Контроль

• Логирование процессов (статистика звонков, регистрация на SIP-сервере и т.д.)
• Хранение до 200 логов в памяти устройства.
• Отправка логов по протоколу Syslog
• Отладка / Debug
• сетевые процессы (установление соединения с SIP-сервером, SIP-Tracer и т.д, действия на линии: «абонент снял трубку», «абонент набирает номер» и т.д.)

Безопасность

• Поддержка длины поля UserID до 25 символов
• Поддержка длины пароля пользователя до 16 символов
• Пакетный фильтр на основе листов доступа
• PAP/CHAP - авторизация

Услуги оператора

• Ожидание вызова
• Удержание вызова (RFC2543, RFC3264)
• 3-х сторонняя конференция
• Call transfer Unattended/Blind
• Call transfer Attendant
• Поддержка символов «*», «#» в номерном плане
• Сопротивление – 600 Ом, регулировка коэффициента усиления сигнала

Конфигурирование

• Web-интерфейс
• Telnet
• SNMP v2
• опционально SSH (требуется приобретение лицензии Voice Finder SSH control)

Обновление ПО

• TFTP
• FTP

Прочее

• Элекропитание от встроенного блока питания AC 110-220В или DC 48 – 60 В (модификация DC), потребляемая мощность: не более 120 Вт
• Габариты ШxГxВ: 440x318x56 мм, вес нетто: 6 кг
• Температурный режим: Эксплуатация 0 – 45 град , влажность 5 -95%, Хранение -40 – +85 град

• Совместимые модули: AP-N1-FXS8, AP-N1-FXO8, AP-N1-FXS4O4
• Стальной корпус с возможностью установки в 19’’ монтажный конструктив
• Шумо-, эхо-подавление G.165, G.168
• Мультисистемность (SIP/H.323/MGCP)
• Режим P2P (точка-точка), более 6000 маршрутов в Dial Plan
• Кодеки G711a/u-law, G.723.1, G.726, G.729ab
• APOS v2, конфигурирование командной строкой промышленного стандарта
• Логирование и поиск неисправности на линии, встроенный сетевой анализатор
