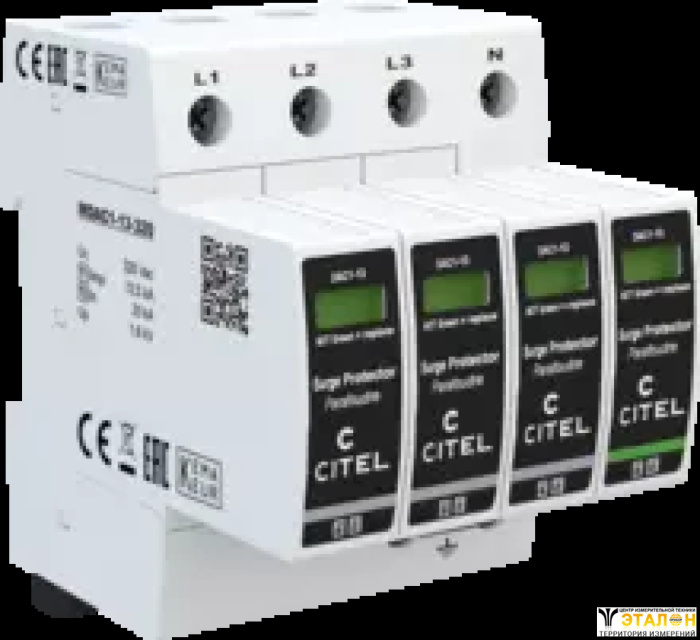

УЗИП DAC1-13 тип 1+2 применяется для защиты на входе электрических установок. DAC1-13 - это однополюсный УЗИП и может использоваться в общем или в общем/дифференциальном режиме. Многополюсный УЗИП DAC1-13 защищает однофазную, трехфазную и трехфазную+Нейтраль сети переменного тока. Может монтироваться на DIN-рейку.
Таблица Электрические характеристики
Тип УЗИП | 1+2 | |
Сеть | 230/400 В 3-фазный+N | |
Конфигурация нейтрали | TT-TNS | |
Макс. AC рабочее напряжение | Uc | 320 Vac |
Временное перенапряжение - 5 сек. | UT | 335 В АС выдерживает |
Временное перенапряжение - 120 мин. | UT | 440 В АС отключение |
Временное перенапряжение N/PE | UT | 1200 В/300A/200 мс выдерживает |
Рабочий ток | Ipe | отсутствует |
Сопровождающий ток | If | Отсутствует |
Номинальный ток разряда | In | 20 kA |
Макс. ток разряда | Imax | 50 kA |
Максимальный ток разряда | Imax Total | 150 kA |
Импульсный ток на полюс | Iimp | 12.5 kA |
Суммарный ток молнии | Itotal | 50 kA |
Удельная энергия на полюс | W/R | 40 kJ/ohm |
Уровень защиты L/N | Up L/N | 1.6 kV |
Остаточное напряжение L / N при 5 кА | Up-5kA | 1.2 kV |
Уровень защиты N/PE at 5 kA | Up-5kA | 1.2 kV |
Допустимый ток короткого замыкания | Isccr | 50 000 A |
Таблица Механические характеристики
Технология | Варистор | |
Конфигурация УЗИП | 3- фазный+нейтраль | |
Подсоединение к сети | зажим под винт: 2.5-25 мм2 | |
Формат | Корпус со сменными модулями | |
Да | ||
Монтаж | Симметричная DIN - рейка 35 мм (EN 60715) | |
Материал корпуса | Термопластик UL94 V-0 | |
Рабочая температура | Tu | -40/+85°C |
Уровень защиты | IP20 | |
Действие защиты | Отключение | |
Индикатор отключения | 1 механический индикатор на полюс | |
Модуль замены | MDAC1-13-320 | |
Дистанционная сигнализация отключения | выход на перекидной контакт | |
Электропроводка для удаленной сигнализации | 1.5 mm2 max. | |
Макс. Напряжение / Ток для дистанционной сигнализации | 250 V / 0.5 A (AC) / 30 V / 3 A (DC) | |
Размеры | см. схему |
Таблица Соответствие стандартам
Соответствие стандартам | IEC 61643-11 / EN 61643-11 / UL1449 изд.4 | |
Сертификация | KEMA / EAC |
Таблица Сопряженные устройства отключения
Терморазмыкатель | внутренний | |
УЗО (если имеется) | Тип 'S' или замедленный | |
Плавкий предохранитель | SFD1-13S-31 / 125 A min. - 315 A max. - Type gG |
