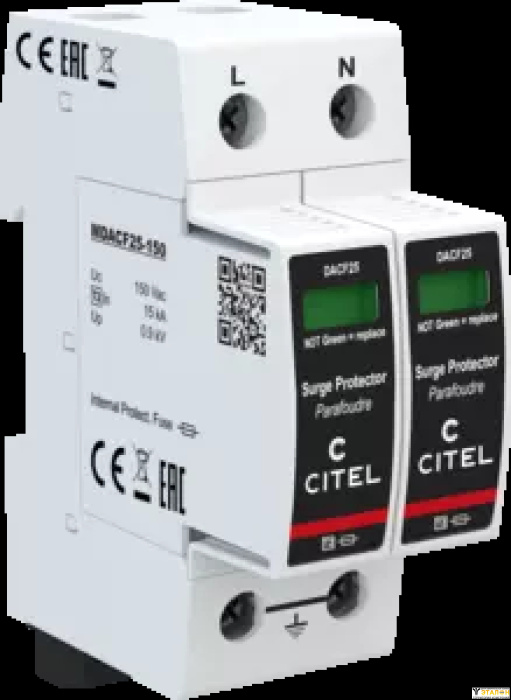

Используется в качестве первичной защиты однофазной или 3-х фазной сети в главном электрощите. В основу УЗИП заложен высокоэнергетический варистор с терморазмыкателем и индикатором состояния, чтобы соответствовать стандартам. Многополюсные УЗИП DACF25 предназначены для защиты однофазной, трёхфазной или трёхфазной+нейтраль сети переменного тока. Они иногда устанавливаются вместе с N/PE УЗИП.
Таблица Электрические характеристики
Тип УЗИП | 2 | |
Сеть | 120 В однофазный | |
Конфигурация нейтрали | TN | |
Макс. AC рабочее напряжение | Uc | 150 Vac |
Временное перенапряжение - 5 сек. | UT | 180 В АС выдерживает |
Временное перенапряжение - 120 мин. | UT | 230 В АС выдерживает |
Рабочий ток | Ipe | < 1 mA |
Сопровождающий ток | If | Отсутствует |
Номинальный ток разряда | In | 15 kA |
Макс. ток разряда | Imax | 25 kA |
Максимальный ток разряда | Imax Total | 50 kA |
Конфигурация подключения | L/PE и N/PE | |
Уровень защиты L/PE | Up L/PE | 0.9 kV |
Уровень защиты N/PE at 5 kA | Up-5kA | 0.6 kV |
Остаточное напряжение L / PE при 5 кА | Up-5kA | 0.6 kV |
Допустимый ток короткого замыкания | Isccr | 100 000 A |
Таблица Механические характеристики
Технология | Варистор | |
Конфигурация УЗИП | Однофазный | |
Подсоединение к сети | зажим под винт: 2.5-25 мм2 | |
Формат | Корпус со сменными модулями | |
Да | ||
Монтаж | Симметричная DIN - рейка 35 мм (EN 60715) | |
Материал корпуса | Термопластик UL94 V-0 | |
Рабочая температура | Tu | -40/+85°C |
Уровень защиты | IP20 | |
Действие защиты | Отключение | |
Индикатор отключения | 1 механический индикатор на полюс | |
Модуль замены | MDACF25-150 | |
Дистанционная сигнализация отключения | выход на перекидной контакт | |
Электропроводка для удаленной сигнализации | 1.5 мм2 макс. | |
Макс. Напряжение / Ток для дистанционной сигнализации | 250 V / 0.5 A (AC) / 30 V / 3 A (DC) | |
Размеры | см. схему | |
Вес | 0.209 kg |
Таблица Соответствие стандартам
Соответствие стандартам | IEC 61643-11 / EN 61643-11 / UL1449 изд.4 |
Таблица Сопряженные устройства отключения
Терморазмыкатель | внутренний | |
УЗО (если имеется) | Тип 'S' или замедленный | |
Плавкий предохранитель | Автоматический выключатель |
