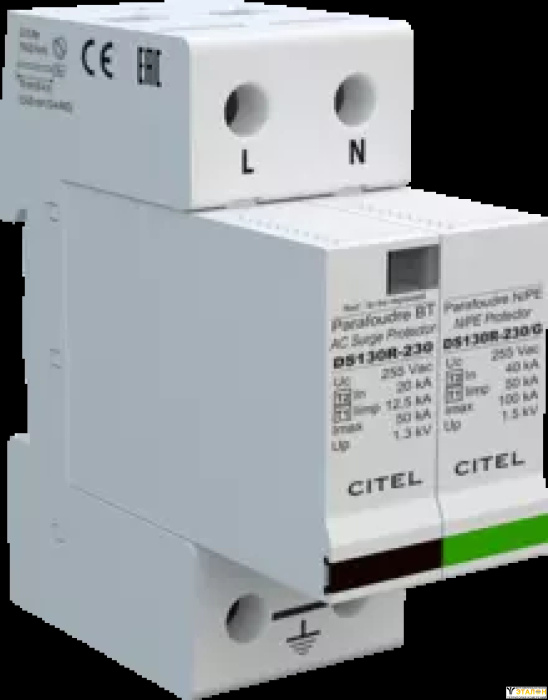

УЗИП DS130R тип 1+2 применяется для защиты на входе электрических установок. DS130R - это однополюсный УЗИП и может использоваться в общем или в общем/дифференциальном режиме. Многополюсный УЗИП DS130R защищает однофазную, трехфазную и трехфазную+Нейтраль сети переменного тока. Может монтироваться на DIN-рейку.
Таблица Электрические характеристики
Тип УЗИП | 1+2 | |
Сеть | 230 В однофазный | |
Конфигурация нейтрали | TT-TN | |
Номинальное напряжение линии | Un | 230 Vac |
Макс. AC рабочее напряжение | Uc | 255 Vac |
Временное перенапряжение - 5 сек. | UT | 335 В АС выдерживает |
Временное перенапряжение - 120 мин. | UT | 440 В АС отключение |
Временное перенапряжение N/PE | UT | 1200 В/300A/200 мс выдерживает |
Сопровождающий ток | If | Отсутствует |
Номинальный ток разряда | In | 20 kA |
Макс. ток разряда | Imax | 50 kA |
Импульсный ток на полюс | Iimp | 12.5 kA |
Суммарный ток молнии | Itotal | 25 kA |
Стойкость к перенапряжению IEEE C62.41.1 | 20 kV | |
Удельная энергия на полюс | W/R | 40 kJ/ohm |
Конфигурация подключения | L/N и N/PE | |
Режим(ы) защиты | MC / MD | |
Уровень защиты L/N | Up L/N | 1.3 kV |
Допустимый ток короткого замыкания | Isccr | 25 000 A |
Таблица Механические характеристики
Технология | Варистор | |
Конфигурация УЗИП | Однофазный | |
Подсоединение к сети | зажим под винт : 2.5-25 мм2 / шина | |
Формат | Корпус со сменными модулями | |
Монтаж | Симметричная DIN - рейка 35 мм (EN 60715) | |
Материал корпуса | Термопластик UL94 V-0 | |
Рабочая температура | Tu | -40/+85°C |
Уровень защиты | IP20 | |
Действие защиты | Отключение | |
Индикатор отключения | 1 механический индикатор на полюс | |
Модуль замены | DSM130R-230 + DSM130R-230/G | |
Дистанционная сигнализация отключения | опция DS132RS-230/G : выход на перекидной контакт | |
Размеры | см. схему |
Таблица Соответствие стандартам
Соответствие стандартам | IEC 61643-11 / EN 61643-11 / UL1449 изд.4 | |
Сертификация | KEMA / EAC |
Таблица Сопряженные устройства отключения
Терморазмыкатель | внутренний | |
УЗО (если имеется) | Тип 'S' или замедленный | |
Плавкий предохранитель | Тип предохранителя gG - 125 A |
