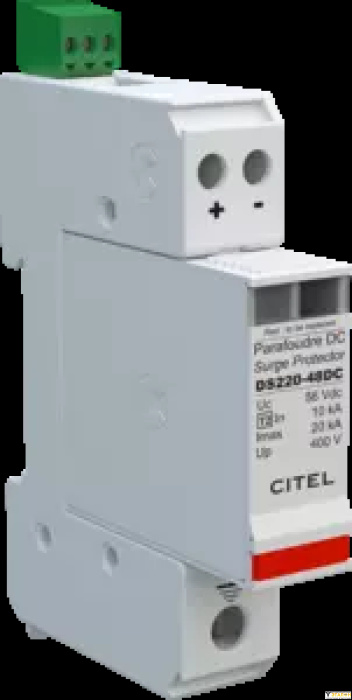

УЗИП DS2x0-dc используются для защиты оборудования в сети постоянного тока от импульсных перенапряжений. УЗИП на основе варисторов с терморазмыкателем, для контроля окончание срока эксплуатации. Могут монтироваться на симметричную DIN-рейку и устанавливаются параллельно с защищаемой сетью.
Таблица Электрические характеристики
Тип УЗИП | 2 | |
Сеть | DC или ФЭ сети 48 В DC | |
Номинальное напряжение линии | Un | 48 Vdc |
Номинальное напряжение DC | Un-dc | 48 Vdc |
Напряжение ФЭ сети | Uocstc | 48 Vdc |
Макс. AC рабочее напряжение | Uc | 50 Vac |
Макс. рабочее напряжение сети ФЭ | Ucpv | 65 Vdc |
Макс. рабочее напряжение DС | Uc | 65 Vdc |
Макс. линейный ток | IL | 20 A |
Рабочий ток | Ipe | < 0.1 mA |
Рабочий ток | Ic | < 0.1 mA |
Постоянный рабочий ток | Icpv | < 0.1 mA |
Сопровождающий ток | If | Отсутствует |
Номинальный ток разряда | In | 10 kA |
Макс. ток разряда | Imax | 20 kA |
Максимальный ток разряда | Imax Total | 40 kA |
Стойкость к току короткого замыкания | Iscpv | 1000 A |
Конфигурация подключения | +/-/PE | |
Режим(ы) защиты | MC | |
Уровень защиты | Up | 400 V |
Таблица Механические характеристики
Технология | Варистор | |
Подсоединение к сети | Зажим под винт: 1.5-10 мм2 (активные провода) и 2.5-25 мм2 (заземление) | |
Формат | Корпус со сменными модулями | |
Монтаж | Симметричная DIN - рейка 35 мм (EN 60715) | |
Материал корпуса | Термопластик UL94 V-0 | |
Рабочая температура | Tu | -40/+85°C |
Уровень защиты | IP20 | |
Наружное применение | нет | |
Действие защиты | Отключение | |
Индикатор отключения | 2 механических индикатора | |
Модуль замены | DSM220-48DC | |
Дистанционная сигнализация отключения | выход на перекидной контакт | |
Размеры | см. схему |
Таблица Соответствие стандартам
Соответствие стандартам | IEC 61643-11 / EN 61643-11 / UL1449 ed.4 / EN 50539-11 | |
Сертификация | UL listed |
Таблица Сопряженные устройства отключения
Терморазмыкатель | внутренний | |
Плавкий предохранитель | Тип предохранителя gG - 20A |
