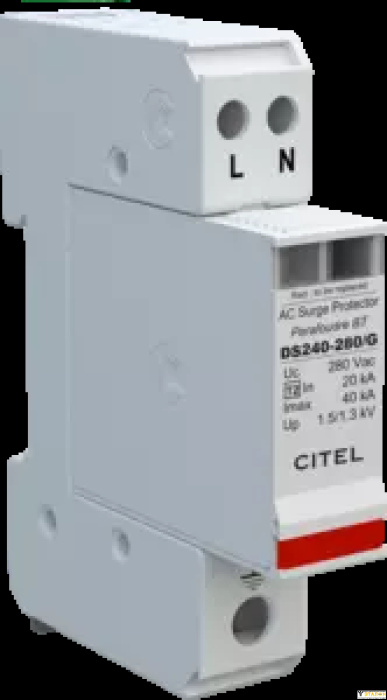

УЗИП DS240 тип 2 компактное устройство для защиты однофазной сети в главном щите управления. Обеспечивают защиту в синфазном/дифференциальном режиме защиты. УЗИП на базе высокоэнергетических варисторов с терморазмыкателем и индикатором состояния в соответствии со стандартами. DS240 для монтажа на DIN-рейку со сменными модулями и базой, для удобства обслуживания.
Таблица Электрические характеристики
Тип УЗИП | 2 | |
Сеть | 230 В однофазный | |
Конфигурация нейтрали | TT-TN | |
Номинальное напряжение линии | Un | 230 Vac |
Макс. AC рабочее напряжение | Uc | 280 Vac |
Макс. линейный ток | IL | 20 A |
Временное перенапряжение - 5 сек. | UT | 335 В АС выдерживает |
Временное перенапряжение - 120 мин. | UT | 440 В АС отключение |
Временное перенапряжение N/PE | UT | 1200 В/300A/200 мс выдерживает |
Рабочий ток | Ipe | отсутствует |
Рабочий ток | Ic | 0.5 mA |
Сопровождающий ток | If | Отсутствует |
Номинальный ток разряда | In | 20 kA |
Макс. ток разряда | Imax | 40 kA |
Максимальный ток разряда | Imax Total | 40 kA |
Конфигурация подключения | L/N и N/PE | |
Режим(ы) защиты | MC / MD | |
Остаточное напряжение при 5кА | Up-5kA | 1.5/0.9 kV |
Уровень защиты CM/DM | Up mc/md | 1.5/1.3 kV |
Допустимый ток короткого замыкания | Isccr | 10 000 A |
Таблица Механические характеристики
Технология | Варистор | |
Конфигурация УЗИП | Однофазный | |
Подсоединение к сети | зажим под винт : 1.5-10 мм2 (L/N) или 2.5-25 мм2 (PE) | |
Формат | Корпус со сменными модулями | |
Монтаж | Симметричная DIN - рейка 35 мм (EN 60715) | |
Материал корпуса | Термопластик UL94 V-0 | |
Рабочая температура | Tu | -40/+85°C |
Уровень защиты | IP20 | |
Действие защиты | Отключение | |
Индикатор отключения | 1 механический индикатор | |
Модуль замены | DSM240-280/G | |
Дистанционная сигнализация отключения | Опция DS240S-280/G : выход на перекидной контакт | |
Размеры | см. схему |
Таблица Соответствие стандартам
Соответствие стандартам | IEC 61643-11 / EN 61643-11 / UL1449 изд.4 | |
Сертификация | UL / EAC / TUV |
Таблица Сопряженные устройства отключения
Терморазмыкатель | внутренний | |
УЗО (если имеется) | Тип 'S' или замедленный | |
Плавкий предохранитель | Тип предохранителя gG - 50 - 125 A |
