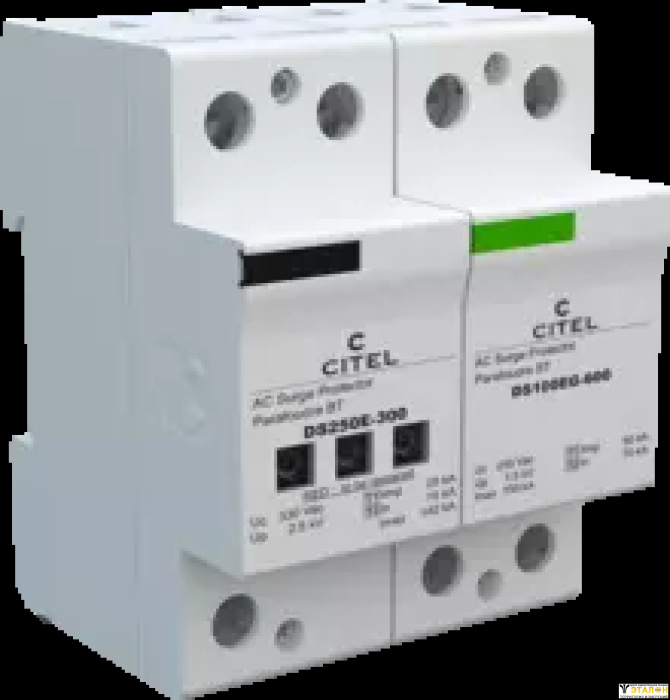

Однополюсный УЗИП DS250E Тип 1+2 разработан для защиты электрических установок. УЗИП используется в синфазном или синфазном/дифференциальном режиме. УЗИП DS250E AC sпредназначен для защиты однофазных, 3-фазных и 3-фазных+нейтраль сетей переменного тока. Возможна установка на DIN - рейку.
Таблица Электрические характеристики
Тип УЗИП | 1+2 | |
Сеть | 230 В однофазный | |
Конфигурация нейтрали | TT-TN | |
Номинальное напряжение линии | Un | 230/400 Vac |
Макс. AC рабочее напряжение | Uc | 330 Vac |
Макс. линейный ток | IL | 100 A |
Временное перенапряжение - 5 сек. | UT | 335 В АС выдерживает |
Временное перенапряжение - 120 мин. | UT | 440 В АС отключение |
Временное перенапряжение N/PE | UT | 1200 В/300A/200 мс выдерживает |
Рабочий ток | Ipe | отсутствует |
Сопровождающий ток | If | Отсутствует |
Номинальный ток разряда | In | 70 kA |
Макс. ток разряда | Imax | 140 kA |
Импульсный ток на полюс | Iimp | 25 kA |
Суммарный ток молнии | Itotal | 50 kA |
Удельная энергия на полюс | W/R | 156 kJ/ohm |
Конфигурация подключения | L/N и N/PE | |
Режим(ы) защиты | MC / MD | |
Уровень защиты L/N | Up L/N | 2.5 kV |
Допустимый ток короткого замыкания | Isccr | 50 000 A |
Таблица Механические характеристики
Технология | Варистор | |
Конфигурация УЗИП | Однофазный | |
Подсоединение к сети | зажим под винт : 6-35 мм2 / шина | |
Формат | Однополюсный модульный корпус | |
Монтаж | Симметричная DIN - рейка 35 мм (EN 60715) | |
Материал корпуса | Термопластик UL94 V-0 | |
Рабочая температура | Tu | -40/+85°C |
Уровень защиты | IP20 | |
Действие защиты | Отключение | |
Индикатор отключения | 3 механических индикатора на полюс | |
Дистанционная сигнализация отключения | выход на перекидной контакт | |
Размеры | см. схему |
Таблица Соответствие стандартам
Соответствие стандартам | IEC 61643-11 / EN 61643-11 / UL1449 изд.4 | |
Сертификация | EAC |
Таблица Сопряженные устройства отключения
Терморазмыкатель | внутренний | |
УЗО (если имеется) | Тип 'S' или замедленный | |
Плавкий предохранитель | SFD1-25-11S / 315 A Type gG |
