Назначение и описание Elektronika ET 92 - измерительный комплекс ВЧ-связи (6 МГц):

Elektronika ET 92 - измерительный комплекс ВЧ-связи. Он предназначен для тестирования частотных систем (FDM) передачи, систем передачи по силовым линиям, систем тональной частоты и систем связи с частотной манипуляцией (FSK).

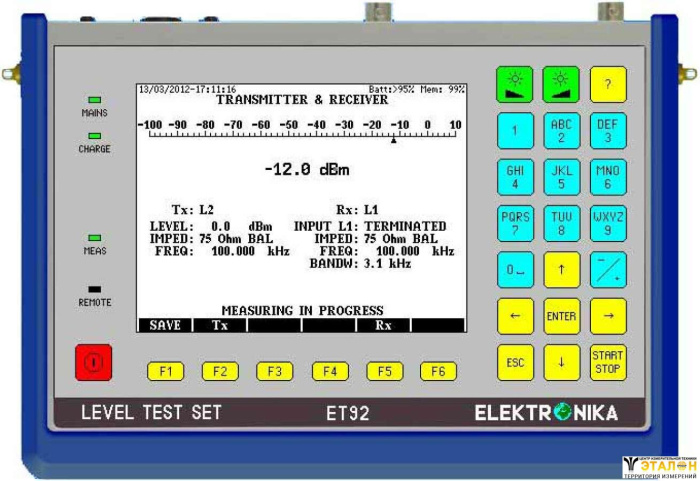

Конструктивно комплекс Elektronika ET 92 выполнен в портативном корпусе и питается от батарей.

Он включает в себя:

измеритель уровня, для селективных и широкополосных измерений
генератор, для выдачи измерительных сигналов для различных измерений
измеритель уровня шума, для измерения селективного, широкополосного и импульсного шумов
анализатор спектра, для измерений уровня передачи и сигналов интерференции

В селективном режиме приема предусмотрено пять полос пропускания для измерения уровня шума, остатков несущей, переходных влияний и нелинейных искажений. Расширение функциональных возможностей достигается установкой дополнительных програмных опций.

Основные функциональные возможности Elektronika ET 92

Измеритель уровня от 100 Гц до 6 МГц

удобные методы установки частоты приема: Несущая + Tone или Несущая - Tone
специальные методы слежения частоты: Несущая + Tx или Несущая - Tx
пять выбираемых полос частот при селективных измерениях: 20, 200, 1740, 1950 и 3100 Гц
одновременный селективный прием 30 частот

Генератор уровня от 100 Гц до 6 МГц

генерирование с кварцевой точностью измерительных сигналов с шагом 1 Гц
одновременное генерирование 30 частот
генерирование сигнала в режиме качания

Измеритель уровня шумов

измерение псофометрических шумов разговорных каналов согласно ITU-T O.41
измерение широкополосного шума 8-ю выбираемыми фильтрами
длительное 72-часовое измерение импульсных шумов

Анализатор спектра

высокая чувствительность и разрешающая способность
многостороннее исследование измеряемого спектра: НОРМ, ПИК, AVG, SAVG
72-часовой мониторинг с разрешением 1 мп.

НЧ измерение канала

измерение искажения группового времени пробега
анализ кратковременных прерываний
измерение фазового джиттера и частоты

Комплект поставки Elektronika ET 92

Наименование	Кол-во, шт.
Анализатор Elektronika ET 92	1 шт.
Инструкция по эксплуатации OM 443-000-XXX	1 шт.
Краткое руководство пользователя ML 443-000-000	1 шт.
Сертификат заводской калибровки CC 443-000-000	1 шт.
Симметричные измерительные шнуры Y 107-440	2 шт.
Коаксиальные измерительные шнуры Y107-268	2 шт.
USB кабель Y 107-389	1 шт.
USB флеш накопитель Y 146-019	1 шт.
Адаптер питания Y 146-025	1 шт.
Комплект батарей 355-140-000 (встроены)	1 шт.
Кейс для транспортировки Y 147-014	1 шт.

Основные технические характеристики Elektronika ET 92 - измерительный комплекс ВЧ-связи (6 МГц):

Технические характеристики Elektronika ET 92

Параметр	Значение
Передатчик
Режимы передачи	1 FREQ (передача одночастотного сигнала) MTTS (передача многочастотного сигнала) или SWEEP
Диапазон частот	от 100 Гц до 6 МГц шагами по 1 Гц
Погрешность по частоте	2x10-6 ±1 Гц
Симметричный и коаксиальный выходы	от 10 до 6 МГц ~0, 75, 135 (125), 150 Ом от 100 Гц до 10 кГц ~0, 600 Ом
Диапазон уровней на симметричном выходе для всех значений импеданса	от +10 до –50 дБм, дБ
Диапазон уровней на коаксиальном выходе	~0 Ом от +10 до –50 дБм, дБ 75, 135(125), 150 Ом от +10 до –50 дБм 600 Ом от +4 до –50 дБм
Разрешение по уровню	0,1 дБ
Погрешность установки уровня при 0 дБм, частота > 200 Гц	±0,3 дБ
Селективный приемник
Режимы приема	1 FREQ (прием одночастотного сигнала) MTTS (прием многочастного сигнала) или SWEEP
Диапазон частот	от 100 Гц до 6 МГц
Погрешность по частоте	2x10-6 ±1 Гц
Прямая установка частоты	шагами по1 Гц
Установка частоты в формате: Несущая ± тон. частота	Несущая частота...от 4 до 5996 кГц шагами по 1 кГц Тональная част. от 100 Гц до 3,9 кГц шагами по 1 Гц
Полоса пропускания	от 200 Гц до 10 кГц 20 Гц от 10 до6 МГц 20, 200 Гц; 1,74, 1,95, 3,1 кГц
Симметричный м коаксиальный входы	от 10 до 6 МГц 75, 135 (125), 150 Ом или высокий импеданс от 100 Гц до 10 кГц 600 Ом или высокий импеданс
Диапазон измерения С полосой 20 Гц	от -120 до +10 дБ
Разрешение по уровню	0,1 дБ
Погрешность измерения уровня при 0 дБм, част..>200 Гц	±0,3 дБ
Широкополосный приемник
Симметричный м коаксиальный входы	от 10 до 6 МГц 75, 135 (125), 150 Ом или высокий импеданс от 100 Гц до 10 кГц 600 Ом или высокий импеданс
Выбираемые полосовые фильтры на уровне 3 дБ / диапазоны измерения	от 100 Гц до 4 кГц ............................от -100 до +10 дБ от 1,2 до 120 кГц ................................от -90 до +10 дБ от 3 до 300 кГц ...................................от -90 до +10 дБ от 6 до 600 кГц ...................................от -80 до +10 дБ от 15 кГц до 1,5 МГц ..........................от -70 до +10 дБ от 30 кГц до 3 МГц .............................от -60 до +10 дБ от 60 кГц до 6 МГц .............................от -50 до +10 дБ
Разрешение по уровню	0,1 дБ
Погрешность измерения уровня при 0 дБм, частота > 200 Гц	±0,3 дБ
Синхронный режим Приемник - Передатчик (Приемник управляется передатчиком)
Частота Tx	от 100 Гц до 3,9 кГц шагами по 1 Гц
Несущая частота (Частота приемника = Несущая ± Частота Tx)	от 4 до 5996 кГц шагами по 1 кГц
Измерение уровня широкополосного шума
Диапазон частот	от 100 Гц до 6 МГц
Фильтры	псофометрический (О.41) псофометрический + заграждающий (О.132) 3,1; 4; 120; 300; 600 кГц. 1,5, 3, 6 МГц
Время измерения	1, 5, 10, 30 с 1, 5, 10, 30 мин 1, 2, 4, 8, 12, 24, 48, 72 ч
Оценка	За время от 1 с до 1 мин ........................квазианалоговая Свыше 1 мин ........ Гистограмма с 60 врем. интервалами
Измерение импульсных помех
Ширина импульса	>500 нс.
Величина интервала	10 мс.
Диапазон установки порога	от 1 дo 500 мВ
Макс. значение счета	65000
Время измерения	1, 5, 10, 30 с 1, 5, 10, 30 мин 1, 2, 4, 8, 12, 24, 48, 72 ч
Оценка	За время от 1 до 30 с........................................ Цифровая Свыше 30 с ........... Гистограмма с 60 врем. интервалами
Анализатор спектра
Диапазон частот	от 100 Гц до 6 МГц
Линейный импеданс на симметричном и коаксиальном входе	от 10 до 6 МГц..........100, 135 (125), 150 Ом или высокий импеданс от 100 Гц до 10 кГц ...........................600 Ом или высокий импеданс
Диапазон частот / Полоса и шаг частоты	6 МГц ................от 500 Гц до 20 кГц 3 МГц.................от 500 Гц до 10 кГц 1,5 МГц..............от 500 Гц до 5 кГц 600 кГц...............от 500 Гц до 2 кГц 300 кГц ..............от 500 Гц до 1 кГц 20 кГц.................от 50 до 100 Гц 4 кГц...................от 10 до 20 Гц
Отображаемый диапазон	до -140 дБм/Гц
Число отображаемых частот	300
Сохранение результатов	содержимое экрана
Оценка	NORM, PEAK, AVG, SAVG
Единицы	дБм, дБм/Гц
Измерение переходных влияний (NEXT / LOSS)
Диапазон частот	от 100 Гц до 6 МГц
Режим установки частоты	Фиксированная частота или качание
Диапазоны качания частоты	4, 120, 300, 600 кГц 1.5, 3, 6 МГц
Разрешение	автоматически изменяется с диапазоном
Импеданс выхода	от 10 до 6 МГц .............................. 75, 135 (125), 150 Ом от 100 Гц до 10 кГц...............................................600 Ом
Импеданс входа	от 10 до 6 МГц............... 75, 135 (125), 150 Ом или высокий импеданс от 100 Гц до 10 кГц .............................. 600 Ом или высокий импеданс
Диапазон измерения	до 80 дБ
Измерение кратковременных перерывов (SW-опция)
Измерительный сигнал	Частота.................................................................1020 Гц Уровень на входе .................................. от 0 до –30 дБм Импеданс ..............................................................600 Ом
Выбираемый порог	Ниже нормального уровня на входе ..........3, 6, 10, 20 дБ
Погрешность установки порога	Для 3, 6, 10 дБ .......................................................± 1 дБ Для 20 дБ ...............................................................± 2 дБ
Регулируемое время измерения	от 4 мин до 72 ч 4, 8, 12, 24 мин 1, 2, 4, 8, 12, 24, 48, 72 ч
Категории перерывов	от 0,6 до 3 мс от 3 до 30 мс от 30 до 300 мс от 300 до 1 мин >1 мин
Оценка	относительная длительность секунды с ошибками число и время распределения категория
Программа управления от PC (SW-опция)
Назначение	Назначением управляющей программы является установление передачи данных между ET 92 и PC через USB-интерфейс.
Функции опции	передача результатов тестирования обработка результатов тестирования передача и редактирование настроек тестирования проверка возможностей ET 92
Измерение группового времени прохождения (SW-опция)
Измерительный сигнал	37MTT, от 200 до 3700 Гц
Разрешение	100 Гц
Z выхода / входа	600 Ом
Выходной уровень	–30 дБ/тон (пик. значение –7 дБ)
Диапазон уровня на входе	от -60 до –20 дБ/тон
Диапазон группового времени прохождения	от 0 до 10 мс
Разрешение	1 мкс
Погрешность измерения	согласно МСЭ-Т O.81
Измерение фазового джиттера и сдвига частоты (SW-опция)
Измерительный сигнал ............. 1020 Гц, от 0 до -30 дБм
Измерение фазового джиттера (O.91)	Диапазон измерения .......полный размах от 0,2 до 30,0 ° Фильтр......................................................... от 4 до 300 Гц
Измерение сдвига частоты	Диапазон измерения ...............................................±30 Гц Разрешение ............................................................ 0,1 кГ
Спектрограмма в качестве опорной (SW-опция)
Назначение	Полученный результат спектральных измерений может быть сохранен и использован в качестве опорного при последующих измерениях. Текущая и опорная спектрограмма отображаются вместе
Одновременный подсчет событий (SW-опция)
Время измерения	5, 15, 30, 60 мин
Измерительный сигнал	1020 Гц, от 0 до -30 дБм
Макс. число счета для каждого счетчика	65000
Счетчик скачков амплитуды (O.95)	Диапазон значений порога ............................от 2 до 9 дБ Защитный интервал................................................... 4 мс Мертвое время..................................................125±25 мс Мертвое время после перерыва (падение >10 дБ)....1 с
Счетчик скачков фазы (O.95)	Диапазон значений порога ................................... 5 to 45° Защитный интервал................................................... 4 мс Мертвое время..................................................125±25 мс
Счетчик перерывов (O.61)	Пороги................................................................... 6, 10 дБ Защитный интервал................................................... 2 мс Мертвое время....................................................... 3±1 мс
Счетчик импульсных помех (O.71)	Фильтр ...................................заграждающий на 1020 Гц Защитный интервал................................................20 мкс Мертвое время..................................................125±25 мс Диапазон значений порога ..................... от 0 до −50 дбм
Спектрограмма (SW-опция)
Назначение	Назначением опции спектрограмм PC является повышение возможностей ЕТ 92 по анализу спектра путем использования памяти PC или USB-накопителя. В режиме спектрограмм ET 92 выполняет спектральные измерения каждую секунду, и полученные результаты непрерывно передаются на поддерживающее устройство. Если поддерживающим устройством является PC, тогда ET 92 дистанционно управляется от PC. Спектр отображается в 3-мерном изображении. - Время находится на вертикальной оси - Частота находится на горизонтальной оси - Уровень интерпретируется цветом Если поддерживающим устройством является USBнакопитель, ET 92 во время измерений не соединяется с PC. Результаты сохраняются в определяемом пользователем файле USB-накопителя, и они могут быть переданы на PC позже. Большая емкость памяти PC или USB-накопителя позволяет хранить результаты за время до 72 часов.
Внешний аттенюатор (HW-опция)
Затухание	40 дБ
Диапазон частот	от 10 кГц до 2400 кГц
Погрешность	±0,5 дБ
Макс. входной уровень	+40 дБ
Входной импеданс	>3,7 кОм коаксиальный
Выходной соединитель	симметричный
Настройки ET 92	симметричный без нагрузки, дБ
ОБЩИЕ ХАРАКТЕРИСТИКИ
Источник питания
Батарея	Блок внутреннего блока NIMH аккумуляторной батареи Время работы ....................... прибл. 8 ч (без подсветки) Время быстрой зарядки ....................................менее 3 ч
Сеть переменного тока	230 В
От автомоб батареи	12 В
Отображение результатов измерения
Дисплей	ЖКИ – TFT на 320 x 240 точек
Соединители
Для сетевого или автомобильного (12 В) адаптера	коаксиальный 2,1/5,5 мм
Симметричные соединители	гнезда "банан" 4 мм
Коаксиальные соединители	гнезда BNC
Соединитель для земли	гнездо "банан" 4 мм
USB A	USB 1.1 порт хоста для USB-накопителя (поддерживаемый файловой системой FAT16, FAT32)
USB B	USB 1.1 порт устройства для присоединения к PC
Защита от перегрузки
Между "a" и "b" или землей	200 В постоянного тока
Диапазоны окружающей температуры
Опорная	(23±5) °C, Относительная влажность от 45 до 75 %
Нормальная работа	от 0 до +40 °C, Относительная влажность – от 30 до 75 % *(<25 г/м³)
Допустимый рабочий диапазон	от -5 до +45°C Относительная влажность – от 5 до 95 % *(<29 г/м³)
Хранение и транспортирование	от –40 до +70 °C Относительная влажность – от 95% при +45 °C (<35 г/м³) без конденсации
Размеры	224 x 160 x 44 мм
Масса	1,5 кг

Развернуть полное описание

Опции и аксессуары

Опции и аксессуары для комплекса Elektronika ET 92

Наименование	Код по каталогу
Внешний аттенюатор на 40 дБ (коаксиальный)	ELK-Y 107-439
Внешний аттенюатор на 40 дБ (симметричный)	ELK-Y 107-448
Адаптер автомобиля батареи ЕАА 10	ELK-EAA-10
Программная опция измерения кратковременных перерывов Elektronika SW 443-530-000 для ET-92	ELK-SW-443-530
Программная опция синхронного счетчика событий Elektronika SW 443-540-000 для ET-92	ELK-SW-443-540
Программная опция измерения группового времени прохождения Elektronika SW 443-550-000 для ET-92	ELK-SW-443-550
Программная опция измерения фазового джиттера и сдвига частоты Elektronika SW 443-560-000 для ET-92	ELK-SW-443-560
Опция ПО для спектрограмм Elektronika SW 443-580-000 для ET-92	ELK-SW-443-580
Программная опция Спектрограмма в качестве опорной Elektronika SW 443-590-000 для ET-92	ELK-SW-443-590
Опция управляющей программы для РС	ELK-SW-443-100

Доставка и оплата

ДОСТАВКА

Вы можете выбрать любой наиболее удобный способ из перечисленных ниже:

Самовывоз со склада компании ЭТАЛОНПРИБОР
Доставка через транспортную компанию "Деловые линии"
Доставка экспресс - почтой "ПОНИ-ЭКСПРЕСС" до двери
Доставка по Москве и области нашими экспедиторами и курьерами
Доставка через транспортную компанию "ПЭК"
Отправка посылкой с помощью Почты России
Доставка через транспортную компанию покупателя

Доставка до терминала ТК «Деловые линии» осуществляется нами бесплатно.

ОПЛАТА

Мы принимаем оплату:

по безналичному расчету
перечислением денежных средств на расчетный счет для юридических лиц
банковским переводом для физических.

Цены на поставляемые нами товар всегда ниже, чем у наших конкурентов.

Гарантия и возврат

Условия гарантийного обслуживания

Гарантия действительна только при наличии гарантийного талона с указанием заводского номера изделия, гарантийного срока и печати поставщика.
Гарантия предусматривает бесплатный ремонт изделия или замену запасных частей, комплектующих в течении гарантийного срока, указанного в гарантийном талоне.
Заводской номер и наименование изделия должны соответствовать указанным в гарантийном талоне.
Изделие снимается с гарантийного обслуживания в следующих случаях:
1. Нарушения условий эксплуатации, изложенных в технической документации изделия, которые привели к выходу изделия из строя, включая неисправности, вызванные использованием нештатных аксессуаров;
2. Нарушения гарантийных пломб, в случае наличия следов вскрытия или взлома корпуса изделия;
3. Ремонта в неуполномоченном сервисном центре или самостоятельно (кроме элементов и источников питания, замена которых предусмотрена производителем);
4. Использования изделия не по назначению;
5. Нарушения правил хранения и транспортирования;
6. Наличия внешних механических повреждений, включая повреждения разъёмов и контактов;
7. Наличия внешних повреждений, вызванных стихией, пожаром, молнией, высоким напряжением;
8. Попадания внутрь влаги, инородных предметов и т.п.
9. Неправильном включении в сеть.
Гарантия не распространяется на расходные материалы и прочие детали, имеющие ограниченный срок службы: элементы питания (в т.ч. аккумуляторы), имеющие ограниченную прочность.
Недополученная в связи с появлением неисправности прибыль и другие косвенные расходы не подлежат возмещению.

Гарантия не распространяется на ущерб, причиненный другому оборудованию, работающему вместе с данным изделием.

Отзывы

Отзывы о товаре Elektronika ET 92 - измерительный комплекс ВЧ-связи (6 МГц)

Сервис

Центр измерительной техники «Эталонприбор» располагает своим собственным ремонтным сервисом, где Вы можете получить услуги по: ремонту, наладке, калибровке, гарантийному и послегарантийному обслуживанию измерительного оборудования, как приобретенного у нас, так и у других поставщиков. Сервис работает на основе лицензии, выданной Ростехрегулированием РФ.

Мы получили Ваш запрос. Наши специалисты свяжутся с Вами в течение часа!
