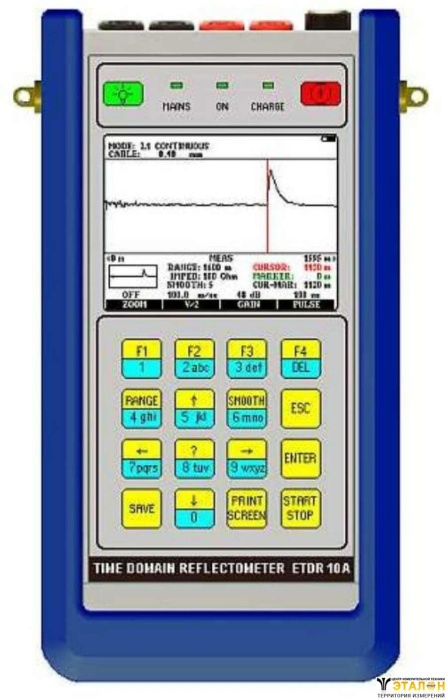

Elektronika ETDR 10A-1 - импульсный 2-х канальный рефлектометр для диагностики и локализации повреждений в симметричных непупинизированных кабелях связи. Он удобен в эксплуатации, обладает дружественным меню и ярким ЖК дисплеем с подсветкой. А оптимизированные методы передачи импульсов и дискретизации совместно с фильтрацией и обработкой сигналов, позволяют получить четкую рефлектограмму и увеличить длину тестируемой линии до 16 км.
Для удобства работы "в поле" ETDR 10 имеет встроенную библиотеку кабелей, малые габариты и вес, а также снабжен аккумулятором, который обеспечивает работу прибора в течении 10-ти часов.
Наименование режима | Описание |
L1 AUTO | Анализ одной пары кабеля с автоматическим конфигурированием |
L1 CONTINUOUS | Повторяемые измерения одной пары кабеля с усреднением |
L1 LONG TIME | Длительный анализ одной пары кабеля (для поиска плавающих неисправностей) |
L1 SINGLE | Диагностика одной пары кабеля |
L2 CONTINUOUS | Повторяемые измерения второй пары кабеля с усреднением |
L1 & L2 | Сравнение рефлектограмм двух пар |
L1 - L2 | Вычитание рефлектограмм двух пар |
XTALK AUTO | Локализация мест возникновения переходных наводок. (Передача на L2, прием на L1) |
XTALK CONTINUOUS | |
L1 & MEMORY | Сравнение рефлектограммы с пары 1 с сохраненной в памяти |
L1 - MEMORY | Вычитание рефлектограммы с пары 1 из сохраненной в памяти |
Комплектующая | Количество, шт |
Рефлектометр ETDR 10A-1 | 1 |
Аккумуляторная батарея | 1 |
Блок питания от сети переменного тока | 1 |
Комплект измерительных кабелей (красный, черный) | 1 |
ПО для выгрузки результатов измерений на компьютер | 1 |
USB карта Y 146-019 | 1 |
USB кабель и OTG кабель Y 107-389 | |
Сумка для переноски | 1 |
Инструкция по эксплуатации | 1 |
Краткая форма инструкций по работе | 1 |
Сертификат заводской калибровки | 1 |
Параметр | Значение |
Диапазон измерений | до 16 км |
Калиброванные диапазоны | 16 м, 32 м, 64 м, 160 м, 320 м, 640 м, 1600 м, 3200 м, 6400 м, 16000 м |
Увеличение масштаба | Выкл.; 2,5; 5 |
Оценка результатов | с помощью курсора и маркера в метрах |
Разрешающая способность | |
с увеличением масштаба | 0,06% от диапазона |
без увеличения масштаба | 0,3% от диапазона |
Погрешность | |
Дискретизация | 0,01 м |
Погрешность определения места повреждения | 0.2% от диапазона |
Регулировка усиления | |
Диапазон | от 0 до 90 дБ |
Шаги | 6 дБ/шаг |
Характеристики импульса | |
Амплитуда | 10 В на разомкнутой цепи |
Ширина для непупинизированных кабелей | 3, 6, 10, 30, 60, 100, 300, 600 нс, 1, 3, 6 мкс |
Присоединение к линии | |
Импеданс | 100, 135, 150 Ом симметричный |
Защита входа | 350 Вэфф, 50 Гц; 500 В пост тока |
Регулировка баланса | до 250 Ом |
Скорость распространения | |
Для непупинизированных кабелей | V/2 ................................................... от 45 до 150 м/мкс VOP ......................................................... от 30 до 99 % |
Память и связь с ПК | |
Количество ячеек памяти |
|
Порт для связи с ПК | USB, WLAN |
Питание | |
Напряжение питания от сети | 230В |
Тип аккумуляторной батареи | Li-Ion |
Возможность питания от втомобильного прикуривателя | опция EAA 20 |
Время зарядки аккумулятора | 3 часа (зарядка не требует извлечения батареи с прибора) |
Время работы от заряженной батареи | 10 часов |
Общие параметры | |
Дисплей | цветной, TFT ЖК 320 х 240 точек |
Язык меню | английский, итальянский, русский |
Температура эксплуатации | от -10 до +50°C |
Температура хранения | от -20 до +70°C |
Ударопрочность | EN 60068-2-27 |
Защита | IP 54 |
Габариты | 200 x 100 x 40 мм |
Вес | 0,8 кг |
Elektronika ETDR 10A-1 - импульсный 2-х канальный рефлектометр для симметричного непупинизированного медного кабеля. Он позволяет определить и локализовать следующие повреждения кабеля:
Наименование режима | Описание |
L1 AUTOMATIC | Анализ одной пары кабеля с автоматическим конфирурированием |
L1 CONTINUOUS | Анализ одной пары кабеля |
L1; L2 | Анализ одной пары кабеля (Повторяемые измерения с усреднением) |
L1 long time | Определение плавающих неисправностей (кратковременно возникающих) |
L1 SINGLE | Одиночное измерение |
L2 CONTINUOUS | Повторяемые измерения с усреднением |
XTALK AUTOMATIC | Определение мест возникновения переходных наводок (Передача на L1, прием от L2) |
XTALK CONTINUOUS | |
L1 & L2 | Сравнение двух пар |
L1 - L2 | Вычитание рефлектограмм двух пар |
L1 & MEMORY | Сравнение рефлектограмм пары и сохраненной в памяти |
L1 - MEMORY | Вычитание рефлектограмм пары и сохраненной в памяти |
