Horstmann ComPass B 2.0 - индикатор КЗ и замыкания на землю c датчиками 49-6025-000
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Назначение и описание Horstmann ComPass B 2.0 - индикатор КЗ и замыкания на землю c датчиками 49-6025-000:
Комплект с датчиками 49-6025-000.
Устрои ство ComPass B 2.0 подходит для использования на подстанциях с подключением дистанционного управления на распределительных электрических сетях среднего напряжения. Кроме функции обнаружения короткого замыкания и замыкания на землю ComPass B 2.0 передает в диспетчерскую собранные на станции данные измерения тока, напряжения и мощности. Датчик PT-100 позволяет измерять температуру, например, трансформатора или трансформаторнои подстанции. Для всех измеряемых величин можно задавать предельные значения, информацию о нарушении которых также можно передавать в диспетчерскую.
Соединение/измерение напряжения осуществляется с помощью емкостнои системы VDS и/или с помощью резистивных (омических) датчиков напряжения. При одновременном измерении напряжение, измеренное системои VDS, может автоматически калиброваться с помощью резистивного измерения напряжения. К одному комплекту резистивных датчиков напряжения можно подключить до четырех устрои ств ComPass B.

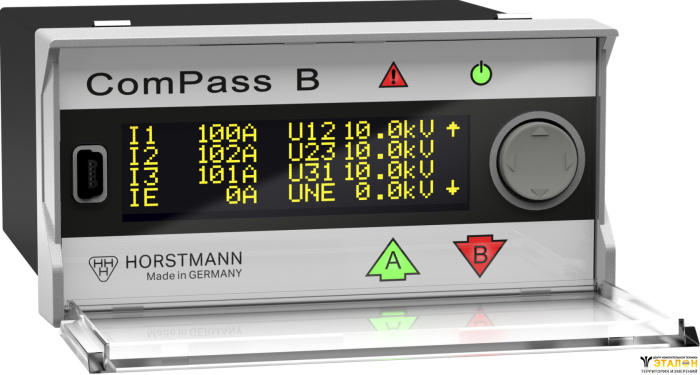

- Четкая индикация неисправности и получение показании на площадке: два светодиодных индикатора направления в форме стрелки (A, B) и высококонтрастныи OLED-дисплеи
- Высокоточное измерение тока и напряжения с погрешностью до 0,5%
- Мониторинг параметров: напряжение (V), ток (I), направление потокораспределения нагрузки (A↑ или B↓), коэффициент мощности (cos φ), мощность (P, Q, S), энергия (E), температура (T) и частота (f)
- Подходит для всех типов сетеи /режимов неи тральнои точки
- Обнаружение замыкания на землю с помощью шести различных методов, а также их комбинации
- Мониторинг напряжения с подключением к емкостным и резистивные (омические) датчикам в одном индикаторе
- Мониторинг предельных значении : V, I, P, Q, T
- Программное обеспечение ComPass Explorer: ввод в эксплуатацию и параметризация через порт USB на переднеи панели
| Технические данные | ComPass BS 2.0 |
Индикатор короткого замыкания с указанием направления на неисправность | |
Индикатор замыкания на землю с указанием направления на неисправность | |
Система управления/свободно программируемая логика | |
Методы обнаружения замыкания на землю | Непрерывныи контроль, короткое замыкание на землю, переходныи ток, cos φ, sin φ |
Измеряемые значения/индикация |
|
I>> Ток срабатывания при коротком замыкании | 20–2,000 A, самонастрои ка tI>> задержка срабатывания : 20 мс–60 с |
IES>/IES>> Ток срабатывания при коротком замыкании на землю | 10–1,000 A tIES>/tIES>> задержка срабатывания : 40 мс–60 с |
Переходныи метод IET> | 1–500 A |
IEP> Cos φ активного остаточного тока | 1–200 A tIEP> задержка срабатывания : 40 мс–60 с |
IEQ> Sin φ реактивного тока | 1–200 A tIEQ> задержка срабатывания : 40 мс–60 с |
VNE> Значения постоянного замыкания на землю | 1 – 100 % tVNE> задержка срабатывания : 40 мс – 60 с |
Мониторинг предельных значении | |
I>Ток перегрузки | 5–1,500 A tI> задержка срабатывания: 40 мс–60 с |
V>Значения срабатывания при перенапряжении | 100–200 % tV> задержка срабатывания: 40 мс–60 с |
V< Значения срабатывания при недонапряжении | 1–100 % tV< задержка срабатывания: 40 мс–60 с |
P>/P>>/+P>/-P> Активная мощность | 1 – 30,000 кВт tP>/tP>>/+tP>/-tP> задержка срабатывания: 40 мс–60 с |
Q>/Q>>/+Q>/-Q> Реактивная мощность | 1–30,000 кВт tQ>/tQ>>/+tQ>/-tQ> response delay: 40 мс–60 с |
| T</T<</T>/T>> | -40 to +85 °C |
Погрешность измерения фазных токов | До 0,5% / 0,5 A для датчика с неразъемным сердечником, ≤1% / 0,5 А для датчика с разъемным сердечником |
Погрешность измерения напряжении | До 0,5% в диапазоне 80 – 120%/Vnom (резистивное) |
Индикация | Светодиодная индикация состояния (многоцветная) OLED-дисплеи (многоцветныи ) |
Двоичные входы | Шесть, свободно программируемые, максимально 30 В постоянного тока |
Удаленная сигнализация/связь | Четыре беспотенциальных контакта реле, свободно настраиваемая конфигурация Интерфеи с RS485/Modbus |
Настрои ка параметров | Порт USB с программным обеспечением ComPass Explorer |
Удаленныи контакт | Четыре постоянных или быстродействующих контакта, моностабильные, нормально замкнутые или нормально разомкнутые |
Восстановление | Кулисный переключатель, Автоматическое восстановление по времени: 1 минута - 24 часа Удаленное восстановление, Через интерфейс RS485/Modbus, Восстановление тока Восстановление вспомогательного источника электропитания, Восстановление напряжения Программное обеспечение ComPass Explorer |
Источник электропитания | 24 - 230 В переменного/постоянного тока (± 10%) Долговечный литиевый элемент, время активного мигания > 1000 часов, >1000 включений дисплея, срок годности ≥ 20 лет |
| Корпус | Поликарбонат, IP50 |
Диапазон температур | от -30 до +70 °C |
