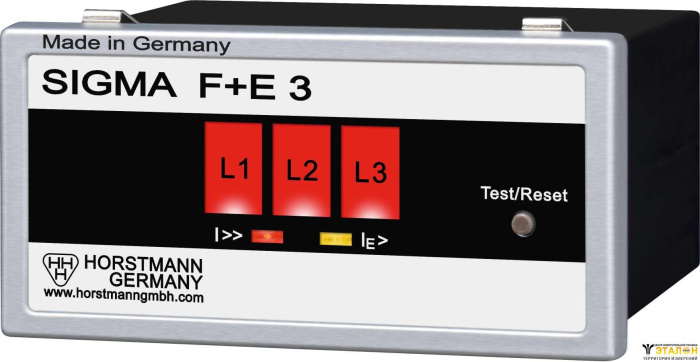

Horstmann индикатор КЗ SIGMA F+E 3 2.0
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Назначение и описание Horstmann индикатор КЗ SIGMA F+E 3 2.0:
- Обнаружение короткого замыкания и замыкания на землю с помощью трех однофазных датчиков тока
- Индикация неисправности с указанием фазы
- Значения тока срабатывания: самонастрои ка в зависимости от нагрузки или фиксированные значения
- Режим одиночнои и двои нои вспышки для работы в ради- альных и кольцевых сетях
- Отсутствие ложных срабатывании из-за высших гармоник
- Яркая светодиодная индикация неисправности
- Обнаружение высокоомных замыкании на землю
- Четкая индикация типа неисправности с помощью светодиода
- Для дооснащения индикаторов заземления и короткого замыкания с мониторингом/управлением и функциеи указания направления на неисправность
Для функционирования необходимы:
- Один модуль отображения
- Три однофазных датчика тока
Модель Sigma F+E 3 2.0 представляет собои объединенные индикаторы короткого замыкания и замыкания на землю. Благодаря принципу измерения индикация замыкания на землю возможна в сетях с низкоомнои , глухозаземленнои и изолированнои заземленнои неи тралью.
Ток измеряется с помощью трех однофазных датчиков. Это позволяет обнаруживать неисправность и обеспечивать индикацию для каждои фазы индивидуально.
Для обнаружения короткого замыкания существует два критерия срабатывания – фиксированное значение с задержкои срабатывания или автоматическая регулировка в зависимости от тока нагрузки.
Если превышается значение тока для выбранного критерия срабатывания (фиксированное значение или самонастрои ка), на неисправную фазу будет указывать яркии мигающии светодиод. Кроме того будет активирован контакт удаленнои индикации. Двои ные вспышки мигающего светодиода указывают на то, что в течение времени восстановления возникла вторая неисправность, например, при попытке автоматического повторного включения. При этом снова будет замкнут контакт удаленнои индикации.
Для целеи тестирования и ввода в эксплуатацию значение тока срабатывания можно снизить до 10 А без изменения настроек DIP-переключателя.
Два дополнительных светодиодных индикатора отображают тип неисправности. Красныи светодиод I>> сигнализирует о коротком замыкании, желтыи светодиод IE> сигнализирует о замыкании на землю. Поля индикации L1, L2 и L3 отобра- жают неисправную фазу. Кроме того, возможна удаленная сигнализация о фазе (L1, L2, L3) или типе (I>>, IE>, I>> и IE>) неисправности.
| Технические данные | Sigma F+E 2.0 | Sigma F+E 3 2.0 |
| Индикатор короткого замыкания | ||
| Индикатор замыкания на землю | ||
| Метод обнаружения замыкания на землю | Короткое замыкание на землю | |
| I>> тока срабатывания при коротком замыкании | 200, 300, 400, 600, 800, 1,000, 2,000 A Автоматическая настройка по току нагрузки (IL =ток нагрузки): IL < 100 A% I>> = 400 A, IL > 100 A Y I>> = 4 x IL | |
| tI>> задержки срабатывания | 40, 80 мс | 40, 80, 200, 300 мс |
| IE>> тока срабатывания при замыкании на землю | 20, 40, 60, 80 100, 120, 160 A | |
| tIE>> задержки срабатывания | 80, 160 мс | 60, 80, 200, 300 мс |
| Погрешность | 5 % (0–630 A) 10 % (>630 A) | |
| Индикация | Три красных светодиода для фаз: короткое замыкание двух или трех фаз (L1, L2, L3) или замыкание на землю одной фазы | Светодиодная индикация: Три красных светодиода для фаз L1, L2, L3 Один красный светодиод короткого замыкания l>> Один желтый светодиод замыкания на землю lE> |
| Удаленная сигнализация/связь | Два беспотенциальных контакта реле | Три беспотенциальных контакта реле |
| Удаленный контакт | Беспотенциальный постоянный или быстродействующий контакт Параметры контакта: 230 В переменного тока / 1 A / 62,5 ВА максимально; 220 В постоянного тока / 1 A / 60 Вт максимально. | |
| Восстановление | Кнопкой Автоматическое восстановление по времени: 1, 2, 4 или 8 часов Удаленное восстановление | Кнопкой Автоматическое восстановление по времени: 1, 2, 4 или 8 часов Удаленное восстановление Восстановление тока Восстановление вспомогательного источника питания (только версия AC/DC) |
| Источник электропитания Питание от трансформатора тока Внутренний источник электропитания Внешнее вспомогательное электропитание | Долговечный литиевый элемент, время активного мигания > 900 часов, срок годности ≥ 20 лет Версия AC/DC: Резервный конденсатор, максимально 8 часов Версия AC/DC: 24 - 230 В переменного/постоянного тока | |
| Корпус | Поликарбонат, IP40 | |
| Диапазон температур | от -30 до +70 °C | |
