Назначение и описание Horstmann Navigator-LM (B) - индикатор КЗ для ВЛ:
Артикул соответствует одному индикатору, устанавливаемому на провод определенной фазы. При заказе количество индикаторов следует указывать как трехкратное количество предполагаемых мест установки.

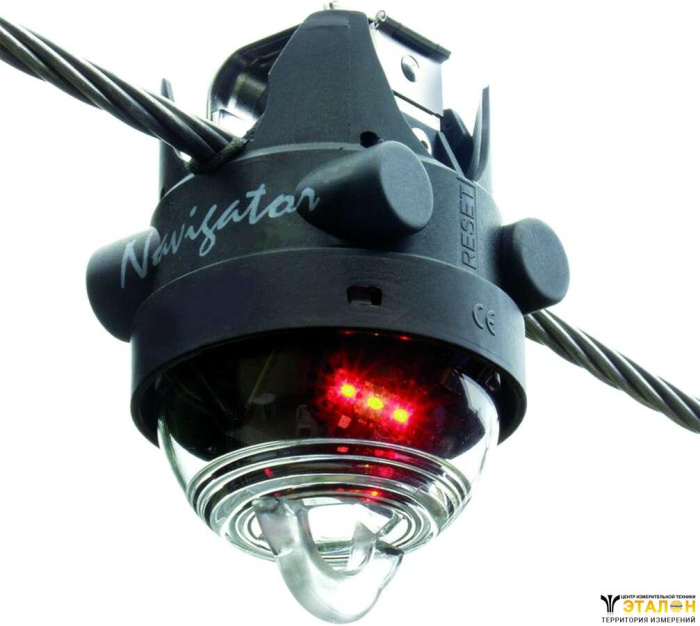

Индикатор короткого замыкания NAVIGATOR-LM представляет собой электронное устройство, которое предназначено для использования на высоковольтных воздушных линиях электропередачи напряжением до 46 кВ.
Особенности изделия NAVIGATOR-LM:
- Обнаружение как устойчивых, так и неустойчивых замыканий
- 360 градусов видимости сигнализирующего светодиода
- Режим двойного мигания при повторном срабатывании
- Различные виды сброса индикации: ручной, по истечению установленного времени, по восстановлению тока, по восстановлению напряжения
- Возможен монтаж на линии под напряжением
- Модель с приставкой HV, предназначенная для линий напряжением до 161 кВ
Индикатор имеет управление уровнем тока срабатывания, проводящее самонастройку в зависимости от нагрузки. Данная функция позволяет индикатору постоянно контролировать ток нагрузки на воздушных линиях и устанавливать соответствующее значение срабатывания при обнаружении неисправностей в зависимости от тока нагрузки. Обнаруженный индикатором максимальный ток нагрузки сохраняется в памяти в течение, по крайней мере, 72 часов. Таким образом, индикатор оптимально адаптируется к контролируемой сети даже в периоды низкой нагрузки.
Индикатор имеет встроенную функцию контроля батареи. Когда емкость батареи падает с общего времени индикации в 500 часов до оставшегося времени в 50 часов, на дисплее на шесть месяцев начинает мигать желтый светодиод.
Индикатор NAVIGATOR-LM разделяет два последовательных обнаруженных коротких замыкания. При обнаружении первого короткого замыкания светодиодный индикатор начинает мигать с равными скоростями. Обнаружение второго короткого замыкания (например, после ARC) переключает светодиод в режим двойного мигания.
Возможности восстановления зависят от версии устройства:
NAVIGATOR версии B
Неисправности отображаются с помощью шести светодиодов высокой яркости. Индикация сбрасывается автоматически по истечении предварительно установленного времени или вручную.
Запрашиваемые данные при заказе
Для корректного подбора модели устройства при заказе необходимо предоставить следующие данные:
| Сброс индикации по истечению времени | Тип индикатора Navigator-LM | Исполнение индикатора | Диаметры проводов |
| Navigator-LM версии B |
| Диапазон меньшего и большего внешних диаметров проводов, на которых будут установлены индикаторы |
Основные технические характеристики Horstmann Navigator-LM (B) - индикатор КЗ для ВЛ:
Технические характеристики индикаторов короткого замыкания Horstmann Navigator-LM и Navigator-LM HV
Параметр | Модель | ||||
A | B | C | E | ||
Ток срабатывания. Авто настройка с учетом тока нагрузки | >100 А / 100 мс | ||||
Температурный диапазон | -40C..+85C (IEEE 495) | ||||
Точность измерения тока | 10% при 20С | ||||
Самонастройка при токе нагрузки | ≥20 А | ||||
Задержка самонастройки | ≥50 сек протекания нагрузочного тока | ||||
Внутренняя память тока нагрузки для авто настройки | 72 часа | ||||
Индикаторы | 4 красных , 2 желтых светодиода | ||||
Сброс | по току нагрузки >3А | + |
| + |
|
автоматический через 4 часа после срабатывания (опционально 2 или 8 часов) | + | + | + | + | |
после восстановления напряжения >5кВ |
|
|
| + | |
ручной | + | + | + | + | |
Частота мерцания | 30 раз в минуту | ||||
Максимальное время работы в режиме индикации | более 500 часов | ||||
Питание | Литиевые батареи, заменяемые, время работы более 20 лет | ||||
Напряжение работы | Navigator-LM: до 46 кВ Navigator-LM HV: до 161 кВ | ||||
Допустимый максимальный ток | Navigator-LM: 25 кА/ 200 мс Navigator-LM HV: 40 кА/1 s | ||||
Зона электромагнитного невлияния на ИКЗ со стороны соседних ВЛ | 250 мм | ||||
Диаметр проводника линии | Navigator-LM: 4-29 мм Navigator-LM HV: 13-36 мм | ||||
Материал индикатора | Поликарбонат/Полиамид | ||||
Фиксатор | Нержавеющая сталь | ||||
Видимость индикации | >50 м - день, >150 м — ночь, 360° | ||||
Вес | 470 гр | ||||
Класс защиты | IP68 | ||||
