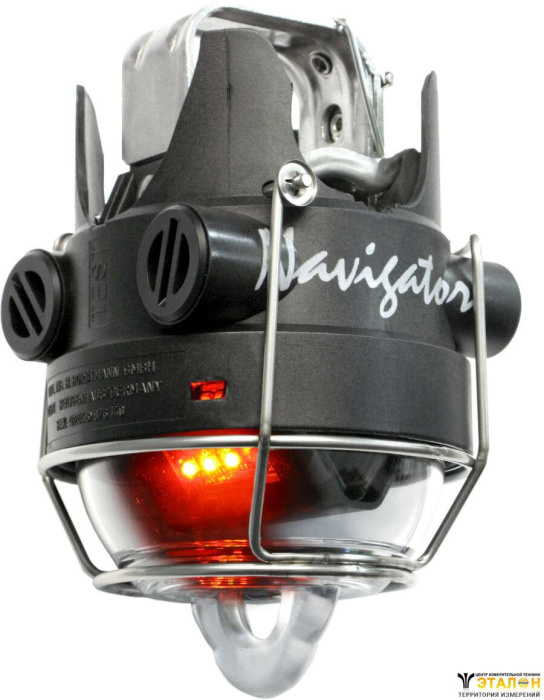

Horstmann Navigator-LM (C) HV индикатор КЗ дл ВЛ сброс через 24 часа
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Характеристики и комплект поставки
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Назначение и описание HorstmannNavigator-LM (C) HV индикатор КЗ дл ВЛ сброс через 24 часа:
Артикул соответствует одному индикатору, устанавливаемому на провод определенной фазы. При заказе количество индикаторов следует указывать как трехкратное количество предполагаемых мест установки.
Особенности прибора под этим артикулом
- Для ВЛ напряжением до 161 кВ
- Сброс индикации при восстановлении тока, по истечении времени, ручной
- Ток уставки 100А
- Сброс индикации по времени через 24 часов
- 4 красных и 2 желтых светодиода высокой яркости для индикации повторных замыканий
Индикатор короткого замыкания NAVIGATOR-LM HV представляет собой электронное устройство, которое предназначено для использования на высоковольтных воздушных линиях электропередачи напряжением до 161 кВ.
Особенности изделия NAVIGATOR-LM HV:
- Обнаружение как устойчивых, так и неустойчивых замыканий
- 360 градусов видимости сигнализирующего светодиода
- Режим двойного мигания при повторном срабатывании
- Различные виды сброса индикации: ручной, по истечению установленного времени, по восстановлению тока, по восстановлению напряжения
- Возможен монтаж на линии под напряжением
- Модель с приставкой HV, предназначенная для линий напряжением до 161 кВ
Индикатор имеет управление уровнем тока срабатывания, проводящее самонастройку в зависимости от нагрузки. Данная функция позволяет индикатору постоянно контролировать ток нагрузки на воздушных линиях и устанавливать соответствующее значение срабатывания при обнаружении неисправностей в зависимости от тока нагрузки. Обнаруженный индикатором максимальный ток нагрузки сохраняется в памяти в течение, по крайней мере, 72 часов. Таким образом, индикатор оптимально адаптируется к контролируемой сети даже в периоды низкой нагрузки.
Индикатор имеет встроенную функцию контроля батареи. Когда емкость батареи падает с общего времени индикации в 500 часов до оставшегося времени в 50 часов, на дисплее на шесть месяцев начинает мигать желтый светодиод.
Индикатор NAVIGATOR-LM разделяет два последовательных обнаруженных коротких замыкания. При обнаружении первого короткого замыкания светодиодный индикатор начинает мигать с равными скоростями. Обнаружение второго короткого замыкания (например, после ARC) переключает светодиод в режим двойного мигания.
Возможности восстановления зависят от версии устройства:
NAVIGATOR версии C
Неисправности отображаются с помощью четырех красных светодиодов и двух желтых светодиодов высокой яркости. Красный светодиодный индикатор сбрасывается автоматически при восстановлении тока, по истечении предварительно установленного времени или вручную. Желтый светодиодный индикатор сбрасывается автоматически по истечении предварительно установленного времени или вручную.
Запрашиваемые данные при заказе
Для корректного подбора модели устройства при заказе необходимо предоставить следующие данные:
| Сброс индикации по истечению времени | Тип индикатора Navigator-LM | Исполнение индикатора | Диаметры проводов |
| Navigator-LM версии C |
| Диапазон меньшего и большего внешних диаметров проводов, на которых будут установлены индикаторы |
Основные технические характеристики HorstmannNavigator-LM (C) HV индикатор КЗ дл ВЛ сброс через 24 часа:
Технические характеристики индикаторов короткого замыкания Horstmann Navigator-LM и Navigator-LM HV
Параметр | Модель | ||||
A | B | C | E | ||
Ток срабатывания. Авто настройка с учетом тока нагрузки | >100 А / 100 мс | ||||
Температурный диапазон | -40C..+85C (IEEE 495) | ||||
Точность измерения тока | 10% при 20С | ||||
Самонастройка при токе нагрузки | ≥20 А | ||||
Задержка самонастройки | ≥50 сек протекания нагрузочного тока | ||||
Внутренняя память тока нагрузки для авто настройки | 72 часа | ||||
Индикаторы | 4 красных , 2 желтых светодиода | ||||
Сброс | по току нагрузки >3А | + |
| + |
|
автоматический через 4 часа после срабатывания (опционально 2 или 8 часов) | + | + | + | + | |
после восстановления напряжения >5кВ |
|
|
| + | |
ручной | + | + | + | + | |
Частота мерцания | 30 раз в минуту | ||||
Максимальное время работы в режиме индикации | более 500 часов | ||||
Питание | Литиевые батареи, заменяемые, время работы более 20 лет | ||||
Напряжение работы | Navigator-LM: до 46 кВ Navigator-LM HV: до 161 кВ | ||||
Допустимый максимальный ток | Navigator-LM: 25 кА/ 200 мс Navigator-LM HV: 40 кА/1 s | ||||
Зона электромагнитного невлияния на ИКЗ со стороны соседних ВЛ | 250 мм | ||||
Диаметр проводника линии | Navigator-LM: 4-29 мм Navigator-LM HV: 13-36 мм | ||||
Материал индикатора | Поликарбонат/Полиамид | ||||
Фиксатор | Нержавеющая сталь | ||||
Видимость индикации | >50 м - день, >150 м — ночь, 360° | ||||
Вес | 470 гр | ||||
Класс защиты | IP68 | ||||
