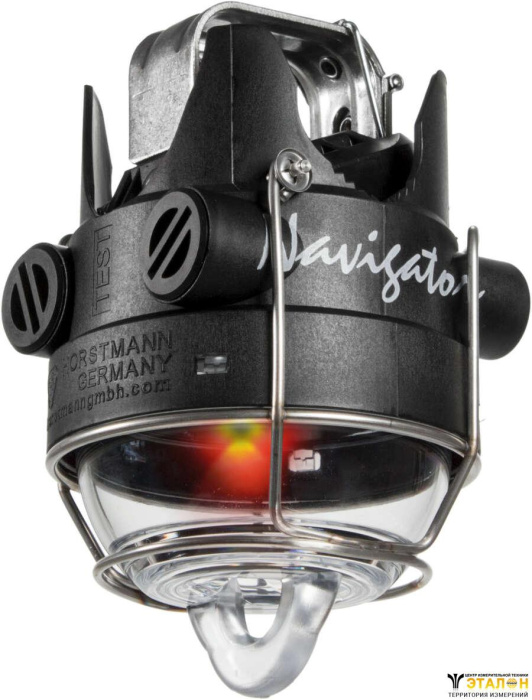

Horstmann Smart Navigator - индикатор КЗ для ВЛ с передачей данных
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Характеристики и комплект поставки
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис
Назначение и описание Horstmann Smart Navigator - индикатор КЗ для ВЛ с передачей данных:
Артикул соответствует одному индикатору, устанавливаемому на провод определенной фазы. При заказе количество индикаторов следует указывать как трехкратное количество предполагаемых мест установки.
Индикатор неисправности воздушной линии SMART NAVIGATOR предназначен для автоматизации сети согласно идеологии "Smart Grid". Устройство SMART NAVIGATOR можно устанавливать на воздушных линиях передачи и распределения электроэнергии напряжением до 46 кВ, где оно будет обеспечивать сбор данных о состоянии неисправности на основе событий в дополнение к непрерывному сбору данных о линии.
Особенности изделия
Отчеты с данными на основе события:
Обнаружение усточивых и неустойчивых замыканий
Величина тока неисправности.
Продолжительность неисправности.
Последний хорошо известный ток нагрузки.
Метка времени.
Отчеты по длительным данным:
Обычный вызов и проверка состояния
Состояние батареи
Средний ток нагрузки
Пиковый и минимальный ток нагрузки
Температура окружающей среды (только модификация HV)
Устройство SMART NAVIGATOR можно интегрировать в существующую систему SCADA или интеллектуальную систему сети, и использовать в различной коммуникационной среде. Смонтированный на мачте концентратор (Smart Reporter) является точкой доступа к коммуникационной среде, принимает все данные от устройства NAVIGATOR и управляет ими.
Устройство SMART NAVIGATOR обнаруживает неисправности и предоставляет цифровую и аналоговую информацию о неисправностях для принятия целесообразных решений о переключении и восстановлении.
Функции выравнивания нагрузки и памяти нагрузки позволяют устройству автоматически устанавливать ток срабатывания при появлении неисправности относительно пикового тока нагрузки. Как только устройство обнаруживает, что ток неисправности превышает ток срабатывания, ИКЗ посылает сигнал на установленный на мачте концентратор, и начинает мигать яркий красный светодиод. Кроме идентификации неисправности как события, устройство SMART NAVIGATOR также передает данные неисправности, ток нагрузки и данные о состоянии.
Сброс индикации происходит посредством ручного сброса, автоамтически по прошествии установленного времени, по восстановлению тока, по восстановлению напряжения.
Модель SMART NAVIGATOR HV имеет все функции модели SMART NAVIGATOR и предназначена для линий напряженем до 161 кВ.. Кроме того, она имеет датчик температуры проводника, который является важным диагностическим инструментом оценки провисания линии и потенциальных «горячих точек».
Технические характеристики индикаторов короткого замыкания Horstmann Smart Navigator и Smart Navigator HV
Ток срабатывания | 50 - 1200 А |
Погрешность | ± 10% при 20°C |
Самонастройка | ≥15 А |
Коэффициент срабатывания | Четырехкратный ток нагрузки |
Память пиковой нагрузки | 72 часа |
Индикация | Яркий красный светодиод |
Частота мигания | 30 в минуту, суммарное время индикации > 500 часов |
Восстановление |
|
Электропитание | Литиевые батарейки, сменные, срок годности 20 лет |
Рабочее напряжение | SMART NAVIGATOR: ≤46 кВ L-L SMART NAVIGATOR HV: ≤161 кВ L-L |
Выдерживаемый ток | SMART NAVIGATOR: 25 кА / 1с SMART NAVIGATOR HV: 40 кА / 1 с |
Невосприимчивость к соседнему кабелю | 0,25 м (10 дюймов) при 10 кА |
Диапазон измерения температуры проводника | От -40 до +130°C |
Погрешность измерения температуры проводника | ± 5°С |
Частота / мощность / модуляция | 2,4 ГГц / 1 мВт / MSK |
Видимость | > 30 м (> 100 футов) прямой видимости |
Цикл отчета | 15 минут |
Диапазон диаметров кабеля | SMART NAVIGATOR: 4 - 29 мм SMART NAVIGATOR HV: 13 - 36 мм |
Материал корпуса | Пластик, армированный стекловолокном, устойчивый к воздействию ультрафиолетового излучения Зажимное устройство: нержавеющая сталь |
Диапазон температур | От -40 до +85°C |
