Horstmann Smart Navigator DFCI HV (B) - индикатор КЗ для ВЛ с передачей данных и указанием направления
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Характеристики и комплект поставки
- Доставка и оплата
- Гарантия и возврат
- Отзывы
- Сервис

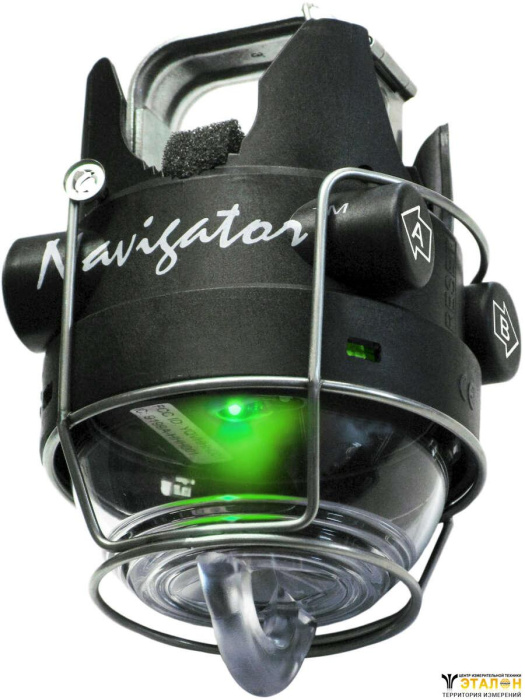

Назначение и описание Horstmann Smart Navigator DFCI HV (B) - индикатор КЗ для ВЛ с передачей данных и указанием направления:
- Ток срабатывания 100 А
- Диаметр проводника 13–36 мм
- Автоматическое восстановление по времени через 4 часов
- Восстановление: ручное, по времени
Индикатор неисправности воздушнои линии Navigator HV DFCI предназначен для использования в интеллектуальных приложениях автоматизации на электрических сетях. Его можно устанавливать на воздушных линиях передачии распределения электроэнергии напряжением до 161 кВ. При этом устрои ство предоставляет не только информацию о конкретнои неисправности (событии), но и постоянные данные о состоянии линии.
Кроме имеющеи стандартныи набор функции модели Smart Navigator HV выпускается модель Smart Navigator HV DFCI, которая предоставляет информацию о направлении на неисправность.
Данное устрои ство можно интегрировать в существующую систему SCADA или интеллектуальную электрическую сеть, оно способно работать в различных коммуникационных средах. Установленныи на мачте концентратор принимает и обрабатывает данные от всех устрои ств Navigator, выступая точкои доступа в коммуникационную среду.
Устрои ство Smart Navigator HV DFCI обнаруживает неисправности и предоставляет цифровые и аналоговые данных о них для принятия интеллектуальных решении о переключении и восстановлении. Важным диагностическим инструментом является встроенныи датчик температуры проводника, которыи предоставляет возможность оценки провисания линии и потенциальных горячих точек.
Функции выравнивания и памяти нагрузки позволяют устрои ству автоматически устанавливать номинальные значения тока срабатывания при неисправности в зависимости от пикового тока нагрузки. Если устрои ство обнаруживает, что ток неисправности превышает номинальныи ток срабатывания, то передает сигнална концентратор и включает ярко мигающии красныи или зеленыи светодиодныи индикатор. В дополнение к идентификации события неисправности модель Smart Nav- igator HV DFCI также позволяет передавать данные о токе нагрузки и состоянии.
Особенности изделия
Отчеты с данными о событии:
- Обнаружение неисправности с указанием направления (красныи /зеленыи )
- Кратковременная или постоянная неисправность
- Величина тока неисправности
- Продолжительность неисправности
- Последнии хорошо известныи ток нагрузки
- Потеря тока
Отчеты с непрерывными данными:
- Фактическии ток
- Среднии ток нагрузки за 15 минут
- Пиковыи и минимальныи ток нагрузки за 15 минут
- Температура устрои ства
- Температура проводника
- Обычныи вызов и проверка работоспособности
- Состояние батареи
| Технические данные | Smart Navigator DFCI HV | ||
Версия A | Версия B | Версия E | |
Ток срабатывания | 50–1,200 A | ||
Погрешность | ±10 % при 20 °C ±20 % от -30 до +70 °C | ||
Самонастрои ка | ≥20 A ток нагрузки | ||
Коэффициент срабатывания | 4 x ток нагрузки | ||
Задержка регулировки | 60 с | ||
Память пиковои нагрузки | 72 ч | ||
Индикация (короткое замыкание / замыкание на землю) | Яркий красный и зеленый светодиод | ||
Видимость | >50 м днем,>150 м ночью, обзорность 360 градусов | ||
| Частота вспышек | 30 вспышек в минуту, общее время индикации >500 часов | ||
| Восстановление | Версия A | Версия B | Версия E |
| Ручное | |||
Автоматическое восстановление по времени : 4ч ±10% | |||
Восстановление тока, ток нагрузки >3 A | - | - | |
| Восстановление напряжения, линейное напряжение ≥5 кВ | - | - | |
Источник электропитания | Литиевая батарея, сменная, срок годности ≥20 лет | ||
Проверка батареи | Желтый светодиод, частота вспышек: 6 в минуту (только при восстановленном флажке) | ||
| Максимально допустимое напряжение | ≤161 кВ | ||
| Выдерживаемый ток | 40 кА / 1 с | ||
| Диапазон измерения температуры проводника | от -40 до +130 °C | ||
| Погрешность измерения температуры проводника | ±5 °C | ||
| Коммуникационные параметры | |||
| Частота | 2.4 ГГц | ||
| Мощность | 1 мВт | ||
| Модуляция | МсК | ||
| Цикл передачи данных | 15 минут | ||
| Дальность передачи | >30 м по прямой | ||
Диапазон диаметров кабеля | 4–29 мм или 8–29 мм | ||
| Корпус | Устойчивая к ультрафиолетовому излучению пластмасса, армированная стекловолокном, IP68 Фиксирующий хомут: нержавеющая сталь | ||
| Диапазон температур | от -40 до +85 °C (IEEE 495: от -40 до +85 °C) | ||
Основные функции Horstmann Smart Navigator DFCI HV (B) - индикатор КЗ для ВЛ с передачей данных и указанием направления:
