Назначение и описание ПЛАНАР ЦИУ-003 - анализатор сигналов телевизионного вещания:

Анализатор телевизионных сигналов с удаленным доступом ПЛАНАР ЦИУ-003 предназначен для непрерывного мониторинга параметров сетей распределительных приемных систем телевидения, отдельных элементов построения сети и других радиоэлектронных устройств. Отличительной особенностью анализатора является наличие Ethernet интерфейса, что позволяет создать централизированную систему контроля состояния кабельной сети с управлением по локальной сети TCP/IP.

ЦИУ-003 является анализатором сигналов эфирного и кабельного телевизионного вещания и служит для измерения параметров телевизионных каналов и передачи результатов измерения по локальной сети TCP/IP на удаленный ПК. Измеритель позволяет измерять параметры телевизионного радиосигнала с аналоговой и цифровой модуляцией стандартов DVB-C и DVB-T.

Для каналов с аналоговой модуляцией производится измерение параметров:

уровня напряжения радиосигнала изображения,
разности уровней напряжения радиосигналов изображения и звукового сопровождения,
отношения уровня напряжения радиосигнала изображения к шуму в полосе частот канала изображения.

Для телевизионных каналов с цифровой модуляцией: фактического уровня напряжения радиосигнала.

Для телевизионного сигнала стандарта DVB-C и DVB-T измеритель позволяет измерять показатели качества приема:

коэффициент ошибок модуляции цифрового потока MER,
частоту появления ошибочных битов BER до декодера Рида-Соломона,
частоту появления ошибочных битов после декодера Рида-Соломона.

Также прибор позволяет осуществлять проверку транспортного потока MPEG DVB-C и DVB-T каналов на соответствие требованиям стандарта ETSI TR101290. Управление анализатором осуществляется с помощью удаленного ПК по Ethernet интерфейсу.

Особенности ЦИУ-003:

конструктивное исполнение 19’’/1U (стандарт МЭК297);
сохранение результатов измерений в энергонезависимой памяти прибора;
управление прибором по Ethernet интерфейсу с помощью удаленного компьютера;
организация мониторинга с помощью специализированного ПО ViewRSA, а также с системами мониторинга, поддерживающими SNMPv1 протокол;
возможность обновления программного обеспечения пользователем.

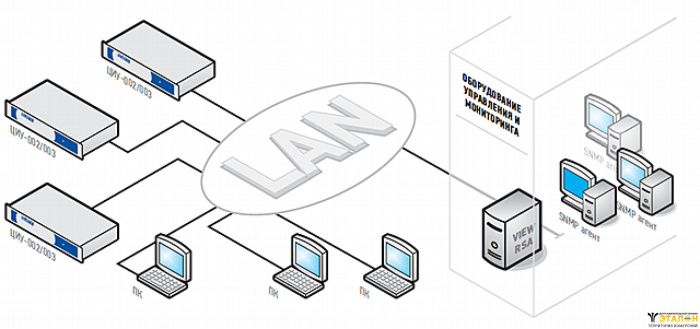

Организация мониторинга:

работа с системой мониторинга ViewRSA:
- считывание результатов измерений и их сохранение в базе данных,
- отображение процесса измерения в режиме реального времени,
- автоматическая проверка результатов измерений по шаблону проверки,
- система оповещения пользователя об ошибках: визуальная, звуковая, рассылка e-mail, запуск внешнего приложения,
- просмотр истории результатов измерения в графическом и табличном виде,
- встроенный WEB-сервер для удаленного доступа к программе;
работа с системами мониторинга на основе SNMPv1 протокола:
- управление процессом измерения (запуск, остановка, задание периода измерения),
- рассылка трапов с информацией об ошибках каналов,
- возможность рассылки трапов нескольким SNMP менеджерам,
- чтение результатов измерения прибора в режиме реального времени.

Комплект поставки:

измеритель ЦИУ-003 - 1 шт.
сетевой шнур c евро-вилкой - 1 шт.
кабель для COM-порта - 1 шт.
диск CD с ПО - 1 шт.
резиновые ножки - 4 шт.
руководство по эксплуатации - 1 шт.
формуляр - 1 шт.

Основные технические характеристики ПЛАНАР ЦИУ-003 - анализатор сигналов телевизионного вещания:

Технические характеристики ПЛАНАР ЦИУ-003

Диапазон рабочих частот	48 - 1000 МГц
Шаг перестройки по частоте	125 кГц
Ослабление встроенного входного аттенюатора	20, 40 дБ
Диапазон измеряемых уровней: с выключенным аттенюатором с включенным аттенюатором 20 дБ с включенным аттенюатором 40 дБ	30–80 дБмкВ 50–100 дБмкВ 70–120 дБмкВ
Разрешение по измеряемому уровню	0,1 дБ
Пределы допускаемой основной относительной погрешности измерения в диапазоне уровней от 30 до 120 дБмкВ на частоте настройки	± 1,5 дБ
Пределы допускаемой относительной погрешности измерения в рабочем диапазоне температур окружающего воздуха	± 2,2 дБ
Полоса пропускания канала измерения по уровню минус 3 дБ	230 ± 60 кГц
DVB-C
Параметры DVB-C демодулятора: тип модуляции символьная скорость	QAM64, 128, 256 5,000…7,000 Мсимв/с
Диапазон измерения MER: для QAM64 для QAM256	22…42 дБ 28…42 дБ
Разрешение по измерению MER	0,1 дБ
Пределы допускаемой основной относительной погрешности измерения MER при фактическом уровне напряжения DVB-C канала не ниже 60 дБмкВ	±2,0 дБ
Диапазон измерения BER: BER до декодера Рида-Соломона BER после декодера Рида-Соломона	5,0x10^-3 - 1,0x10^-9 1,0x10^-4 - 1,0x10^-9
Фактический уровень порогового напряжения DVB-C канала, при котором значение BER до декодера Рида-Соломона не превышает 2,0x10-4: для QAM64 для QAM256	45 дБмкВ 50 дБмкВ
Автоматическая подстройка частоты DVB-C каналов	±0,25 МГц
DVB-T
Параметры DVB-T демодулятора: тип модуляции канала тип модуляции поднесущих ширина полосы канала число поднесущих канала защитный интервал иерархическая модуляция относительная скорость кода	COFDM QPSK, QAM16, QAM64 7, 8 МГц 2к, 4к, 8к 1/32, 1/16, 1/8, 1/4 α=1, α=2, α=4 1/2, 2/3, 3/4, 5/6, 7/8
Диапазон измерения MER DVB-T (для QAM64, скорость кода 3/4)	18…35 дБ
Разрешение по измерению MER	0,1 дБ
Пределы допускаемой основной абсолютной погрешности измерения MER в диапазоне уровней от 50 до 110 дБмкВ	±2,0 дБ
Диапазон измерения BER: BER до декодера Витерби BER после декодера Витерби BER после декодера Рида-Соломона	1,0x10^-2 - 1,0x10^-9 1,0x10^-3 - 1,0x10^-9 1,0x10^-4 - 1,0x10^-9
Фактический уровень порогового напряжения DVB-T канала, при котором BER после декодера Витерби <2,0x10-4 (для QAM64, скорость кода 3/4)	40 дБмкВ
Автоматическая подстройка частоты	±0,5 МГц
Общие параметры
Время установления рабочего режима	не более 5 мин
Ethernet интерфейс	RJ-45 / 100BASE-TX
Параметры ЛВС	IPv4 / DHCP
Протоколы управления	SNMPv1
Энергонезависимая память	80 страниц измерений по 160 каналов
Питание	от сети переменного тока напряжением 110-265 В частотой от 47 до 63 Гц с содержанием гармоник не более 5%
Время непрерывной работы прибора в нормальных условиях при сохранении своих технических характеристик	не ограничено
Наработка на отказ	не менее 10000 часов
Средний срок службы прибора	не менее 5 лет
Конструктивное исполнение прибора	19’’/1U (стандарт МЭК297)
Габаритные размеры прибора	483x163x44 мм
Вес прибора	2,0 кг

Нормальные условия эксплуатации измерителя:

температура окружающего воздуха (23±5) ºС;
относительная влажность воздуха (55±25) %;
атмосферное давление 84-106 кПа (630-795 мм.рт.ст.);
переходные напряжения соответствуют II категории монтажа.

Рабочие условия эксплуатации измерителя:

температура окружающего воздуха от минус 10 до плюс 40 °С;
относительная влажность воздуха не более 90% при температуре воздуха 25 ºС;
атмосферное давление 84-106 кПа (630-795 мм.рт.ст.)
