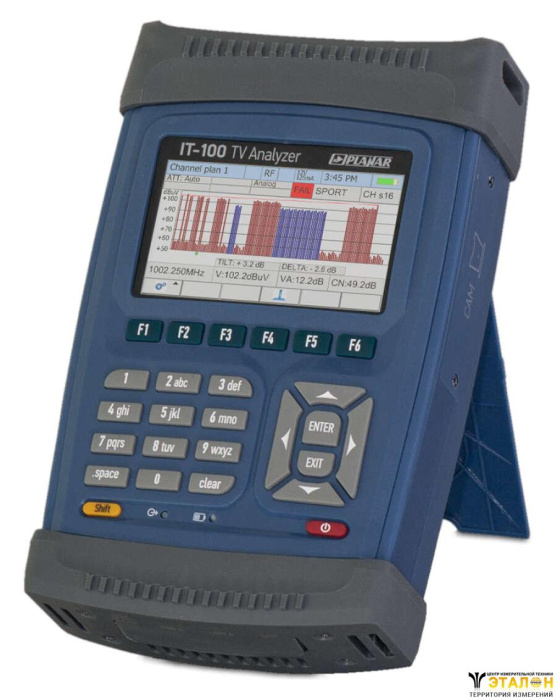

Назначение и описание ПЛАНАР ИТ-100 - анализатор ТВ сигналов:

Анализатор ТВ сигналов мультисистемный ИТ-100 предназначен для измерения параметров сигналов
цифрового и аналогового телевидения. Измеритель может использоваться при контроле и настройке
кабельных коаксиальных, оптоволоконных или IP сетей приема телевидения и радиовещания,
отдельных элементов построения сети и прочих радиоэлектронных устройств.

Измерение параметров телевизионных сигналов:

Аналоговое телевидение: поддержка стандартов PAL, SECAM, NTSC:
измеряемые параметры: Уровень, Видео/Звук, Сигнал/Шум (внутри и вне полосы видеосигнала), Глубина модуляции, Уровень паразитной модуляции (HUM), уровень CSO&CTB помех.

Кабельное цифровое телевидение: поддержка стандартов DVB-C, ITU-T J.83 Annex B, C:
измеряемые параметры: мощность, MER, BER, констелляционная диаграмма, временной анализ появления ошибок.

Наземное вещательное цифровое телевидение: поддержка стандартов DVB-T, DVB-T2: и
змеряемые параметры: мощность, MER, BER, констелляционная диаграмма, эхо диаграмма, временной анализ появления ошибок.

Спутниковое вещательное цифровое телевидение: поддержка стандартов DVB-S, DVB-S2:
измеряемые параметры: мощность, MER, BER, констелляционная диаграмма, временной анализ появления ошибок.

IP цифровое телевидение: поддержка UDP и RTP протокола, прием транспортного потока через unicast и multicast (IGMPv2):
измеряемые параметры: средняя скорость потока, число потерянных пакетов (для RTP), неравномерность интервала прихода пакетов.

Дополнительные возможности анализатора ИТ-100:

Контроль ТВ изображения и канала звукового сопровождения:
- Аналоговых каналов PAL, SECAM, NTSC
- Радио ФМ станций
- Цифровых каналов с кодировкой MPEG-1, MPEG-2, MPEG-4, H.264 с разрешением SD или HD
- Закрытых программ при установке CAM модуля
- IPTV каналов

Анализ MPEG транспортного потока:
- Трехуровневый анализ на соответствие требованиям стандарта TR101290
- Анализ в реальном масштабе времени
- Запись потока в файл для дальнейшего анализа

Поддержка измерений в оптоволоконной кабельной сети:
- Встроенный оптический приемник с полосой до 2150МГц
- Поддержка всех измерений с оптического входа
- Измерение мощности оптического сигнала
- Работа в диапазоне длин волн от 1100 до 1650 нм
- Сменные FC и SC адаптеры входного оптического разъема

Питание внешних устройств:
- Встроенный управляемый источник дистанционного питания от 5 до 24В
- Поддержка стандарта DiSEqC уровня 2.1
- Мощность источника дистанционного питания 5 Вт
- Измерение постоянного и переменного напряжения на входном РЧ разъеме

Поддержка интерфейсов:
- USB 2.0 device для подключения анализатора к персональному компьютеру
- USB 2.0 host для подключения FLASH накопителей
- ETHERNET RJ45 10/100M для обновления ПО, удаленного управления и работой с IPTV
- PCMCIA порт для подключения CAM модуля

Основные технические характеристики:
- Диапазон рабочих частот: 5…2150MHz
- Диапазон измеряемых уровней: 20…120 дБмкВ
- Пределы погрешности измерения уровня: ±1.2дБ
- Шаг перестройки по частоте: 25 кГц
- Время сканирования в режиме анализатора спектра от 70 до 250 мс

Общие характеристики анализатора ИТ-100:
- Встроенный TFT цветной дисплей 4.3” с разрешением 480x272 пикселей
- Встроенный динамик
- Работа от встроенного аккумулятора и зарядного устройства
- Время работы от аккумулятора 4 часа
- Масса анализатора 1.5 кг
- Работа в диапазоне температур от -10 до +50 ⁰С

Программное обеспечение для ПК IT100Sync предоставляет следующие возможности:

Создавать и редактировать канальные и лимитные планы, а также профили LNB и спутники
Копировать, перемещать и удалять файлы на анализаторе или USB-флеш диске, подключенном к ПК
Просматривать результаты измерения прибора в удобном виде
Синхронизировать данные между ПК и измерителем

Версия программа для ОС Linux предоставляется по запросу.

Комплект поставки анализатора ИТ-100:

измеритель ИТ-100;
транспортировочный кейс;
переносной ремень - 1 шт;
отвертка крестовая - 1 шт;
литий-ионный аккумулятор - 1 шт;
зарядное устройство - 1 шт;
сетевой кабель для зарядного устройства - 1 шт;
кабель для подключения к бортовой сети автомобиля - 1 шт;
ВЧ переход “F”-”F” - 1 шт;
ВЧ переход “F”-”IEC” - 1 шт;
адаптер FC оптического разъема с колпачком - 1 шт;
адаптер SC оптического разъема с колпачком - 1 шт;
кабель для USB порта - 1 шт;
руководство по эксплуатации* - 1 шт;
формуляр - 1 шт.

* - поставляется в электронном виде в памяти анализатора.

Обзор анализатора ИТ-100

Основные технические характеристики ПЛАНАР ИТ-100 - анализатор ТВ сигналов:

Технические характеристики ПЛАНАР ИТ-100

Параметр	Значение
Анализатор спектра
Диапазон рабочих частот: в режиме наземного телевидения в режиме спутникового телевидения	5 - 1200 МГц 950 - 2150 МГц
Шаг перестройки по частоте	25 кГц
Диапазон измеряемых уровней	20 - 120 дБмкВ
Пределы допускаемой основной абсолютной погрешности измерения	±1,2 дБ
Пределы допускаемой абсолютной погрешности измерения в рабочем диапазоне температур окружающего воздуха	±1,5 дБ
Разрешение по измеряемому уровню	0,1 дБ
Индикация частоты	7 разрядов
Индикация номера канала	3 разряда
Индикация уровня сигнала	4 разряда
Диапазоны сканирования по частоте	10, 20, 50, 100, 200, 400, 800, 1200 МГц
Измерительный детектор	квазипиковый, среднеквадратичный
Опорный уровень	50 - 120 дБмкВ с шагом 10 дБ
Полосы пропускания канала измерения по уровню минус 3 дБ	50, 120, 250, 1000 кГц
Количество маркеров	2
Время установления рабочего режима, не более	2 мин
Время сканирования по частоте в “быстром” режиме в диапазонах, не более:
1200 МГц	250 мс
800 МГц	170 мс
10,20,50,100,200 МГц	70 мс
Измерение параметров аналоговых ТВ сигналов
Диапазон рабочих частот	42-1002 МГц
Поддержка телевизионных стандартов	B/G, I, D/K, M/N
Поддержка телевизионных стандартов цветности	PAL, SECAM, NTSC;
Диапазон измеряемых уровней	30-120 дБмкВ
Пределы допускаемой основной абсолютной погрешности измерения уровня при отношении С/Ш канала не менее 20 дБ	±1,2 дБ
Разрешение по измеряемому уровню	0,1 дБ
Верхняя граница диапазона измерения параметра С/, не менее (при уровне канала не менее 65 дБмкВ)	50 дБ
Диапазон измерения отношения сигнала изображения к фоновой помехе	0,6 - 20%
Нижняя границ диапазона измерения параметров CSO и CTB, не более ( при уровне канала не менее 65 дБмкВ)	минус 62 дБн
Измерение параметров цифровых сигналов кабельного ТВ
Диапазон рабочих частот	42 - 1002 МГц
Диапазон измеряемых уровней мощности	35 - 115 дБмкВ
Пределы допускаемой основной абсолютной погрешности измерения мощности при отношении С/Ш канала не менее 20 дБ	±1,2 дБ
Поддержка телевизионных стандартов	ITU-T J.83 ANNEX A/B/C
Поддержка типов модуляции	QAM64, QAM128, QAM256
Поддержка символьной скорости	5,0 - 7,2 Мсимв/с
Диапазон измеряемых значений MER	29 - 40 дБ
Пределы допускаемой основной абсолютной погрешности измерения MER	±2,0 дБ
Разрешение по измерению MER	0,1 дБ
Диапазон измерения BER	от 1,0x10^-3 до 1,0x10^-12
Уровень мощности канала, при котором обеспечивается квазибезошибочное декодирование, не более	50 дБмкВ
Измерение параметров цифровых сигналов DVB-T
Диапазон рабочих частот	42 - 1002 МГц
Диапазон измеряемых уровней мощности	35 - 115 дБмкВ
Пределы допускаемой основной абсолютной погрешности измерения мощности при отношении С/Ш канала не менее 20 дБ	±1,2 дБ
Поддержка типов модуляции	QPSK, QAM16, QAM64
Диапазон измеряемых значений MER	14 - 32 дБ
Пределы допускаемой основной абсолютной погрешности измерения MER	±2,0 дБ
Разрешение по измерению MER	0,1 дБ
Диапазон измерения BER	от 1,0x10^-2 до 1,0x10^-10
Уровень мощности канала, при котором обеспечивается квазибезошибочное декодирование, не более	45 дБмкВ
Измерение параметров цифровых сигналов DVB-T2
Диапазон рабочих частот	42 - 1002 МГц
Диапазон измеряемых уровней мощности	35 - 115 дБмкВ
Пределы допускаемой основной абсолютной погрешности измерения мощности при отношении С/Ш канала не менее 20 дБ	±1,2 дБ
Поддержка стандарта DVB-T2	1.3.1
Поддержка типов модуляции	QPSK, QAM16, QAM64, QAM256
Диапазон измеряемых значений MER	22 - 32 дБ
Пределы допускаемой основной абсолютной погрешности измерения MER	±2,0 дБ
Разрешение по измерению MER	0,1 дБ
Диапазон измерения BER	от 1,0x10^-2до 1,0x10^-10
Уровень мощности канала, при котором обеспечивается квазибезошибочное декодирование, не более	45 дБмкВ
Измерение параметров цифровых сигналов DVB-S/S2
Диапазон рабочих частот	950 - 2150 МГц
Диапазон измеряемых уровней мощности	45 - 115 дБмкВ
Пределы допускаемой основной абсолютной погрешности измерения мощности при отношении С/Ш канала не менее 20 дБ	±1,2 дБ
Поддержка типов модуляции	QPSK, 8PSK, 16APSK, 32APSK
Поддержка символьной скорости	1 - 45 Мсимв/с
Поддержка стандартов DiSEqC	1.0, 1.1, 1.2, 2.0, 2.1, 2.2
Поддержка стандарта «Single Cable Routing»	EN 50494
Диапазон измеряемых значений MER	14 - 25 дБ
Пределы допускаемой основной абсолютной погрешности измерения MER	±2,0 дБ
Разрешение по измерению MER	0,1 дБ
Диапазон измерения BER	от 1,0x10^-1 до 1,0x10^-9
Уровень мощности канала, при котором обеспечивается квазибезошибочное декодирование, не более	45 дБмкВ
Измерение параметров IPTV
Транспортный протокол	UDP, RTP
Маршрутизация	unicast, multicast (IGMP v2)
Поддержка скорости транспортного потока, не менее	70 Мбит/с
Параметры работы оптического входа
Диапазон рабочих длин волн	1100 - 1650 нм
Диапазон измеряемых уровней мощности	от минус 20 до плюс 8 дБм
Диапазон рабочих уровней мощности для оптического приемника	от минус 9 до плюс 2 дБм
Пределы допускаемой основной абсолютной погрешности измерения уровня мощности 0 дБм на длине волны калибровки	±0,5 дБ
Разрешение по измерению мощности	0,1 дБ
Длины волн калибровки измерителя мощности	1310, 1550 нм
Параметры анализа ТВ изображения и звука
Поддержка видео кодеков	H.264/AVC L4.1 HP, MPEG-2 MP@HL, VC-1 AP L3, AVS PL 6.0
Поддержка разрешения видео	1080i60, 1080p30, 720p60, 576p
Поддержка формата видео	09:04,4
Поддержка звуковых кодеков	MPEG1 L1/2, HE-AAC
Параметры анализа транспортного потока
Анализ транспортного потока	в соответствие с требованиями стандарта TR101290 (кроме 3.3, 3.9, 3.10)
Поддержка скорости транспортного потока, не менее	80 Мбит/с
Параметры записи транспортного потока
Формат файла	TS
Диск для записи файла	только внутренний
Поддержка скорости транспортного потока, не менее	60 Мбит/с
Продолжительность записи, не менее	10 мин
Входы и интерфейсы
Тип входного ВЧ разъема	F-вилка
Входное сопротивление в диапазоне рабочих частот	75 Ом
Допустимое суммарное значение переменного напряжения на ВЧ входе в диапазоне рабочих частот	3 В
Допустимое суммарное значение переменного и постоянного напряжения на ВЧ входе в диапазоне частот ниже 100 Гц	90 В
Затухание несогласованности на ВЧ входе на частоте настройки, не менее	14 дБ
Тип входного оптического разъема	сменяемый, FC или SC, 9/125 одномодовый
Допустимое значение мощности оптического сигнала на входе	+10 дБм
USB интерфейс	USB2.0 host и USB2.0 device
LAN интерфейс	Ethernet RJ45 10/100M
Разъем CAM модуля	PCMCIA
Разъем питания	DJK-02B (5,5x2,5)
Общие характеристики
Дисплей	TFT, размер 4,3", разрешение 480x272 пикселей
Напряжение дистанционного питания	5,12,13,18,24 В
Выходная мощность дистанционного питания, не менее	5 Вт
Питание измерителя осуществляется	от сети переменного тока напряжением 100 - 242 В частотой 50 ± 0,5 Гц с содержанием гармоник не более 5% через зарядное устройство (12V/3,3A); от внешнего источника постоянного тока напряжением 12 ± 0,6 В с пульсациями не более 0,5 В; от внутреннего аккумулятора емкостью не менее 4000 мАч
Сила тока, потребляемая измерителем от внешнего источника питания и аккумуляторов не превышает	2,5 А
Время непрерывной работы измерителя в нормальных условиях при сохранении своих технических характеристик при питании от внешних источников, не менее	24 ч
Время непрерывной работы измерителя в нормальных условиях от аккумуляторов емкостью 4000 мАч, не менее	4 ч
Наработка на отказ, не менее	10000 ч
Средний срок службы измерителя, не менее	5 лет
Габаритные размеры	245x150x65 мм
Масса	1,5 кг

Основные функции ПЛАНАР ИТ-100 - анализатор ТВ сигналов:

Работа анализатора ПЛАНАР ИТ-100 в режиме IPTV

Работа анализатора ПЛАНАР ИТ-100 в режиме анализа MPEG потока

Работа с записной книжкой анализатора ПЛАНАР ИТ-100

Работа анализатора ПЛАНАР ИТ-100 в режиме наземного телевидения

Работа анализатора ПЛАНАР ИТ-100 в режиме спутникового телевидения

Справочники конверторов и спутников для анализатора ПЛАНАР ИТ-100

Развернуть полное описание

Доставка и оплата

ДОСТАВКА

Вы можете выбрать любой наиболее удобный способ из перечисленных ниже:

Самовывоз со склада компании ЭТАЛОНПРИБОР
Доставка через транспортную компанию "Деловые линии"
Доставка экспресс - почтой "ПОНИ-ЭКСПРЕСС" до двери
Доставка по Москве и области нашими экспедиторами и курьерами
Доставка через транспортную компанию "ПЭК"
Отправка посылкой с помощью Почты России
Доставка через транспортную компанию покупателя

Доставка до терминала ТК «Деловые линии» осуществляется нами бесплатно.

ОПЛАТА

Мы принимаем оплату:

по безналичному расчету
перечислением денежных средств на расчетный счет для юридических лиц
банковским переводом для физических.

Цены на поставляемые нами товар всегда ниже, чем у наших конкурентов.

Гарантия и возврат

Условия гарантийного обслуживания

Гарантия действительна только при наличии гарантийного талона с указанием заводского номера изделия, гарантийного срока и печати поставщика.
Гарантия предусматривает бесплатный ремонт изделия или замену запасных частей, комплектующих в течении гарантийного срока, указанного в гарантийном талоне.
Заводской номер и наименование изделия должны соответствовать указанным в гарантийном талоне.
Изделие снимается с гарантийного обслуживания в следующих случаях:
1. Нарушения условий эксплуатации, изложенных в технической документации изделия, которые привели к выходу изделия из строя, включая неисправности, вызванные использованием нештатных аксессуаров;
2. Нарушения гарантийных пломб, в случае наличия следов вскрытия или взлома корпуса изделия;
3. Ремонта в неуполномоченном сервисном центре или самостоятельно (кроме элементов и источников питания, замена которых предусмотрена производителем);
4. Использования изделия не по назначению;
5. Нарушения правил хранения и транспортирования;
6. Наличия внешних механических повреждений, включая повреждения разъёмов и контактов;
7. Наличия внешних повреждений, вызванных стихией, пожаром, молнией, высоким напряжением;
8. Попадания внутрь влаги, инородных предметов и т.п.
9. Неправильном включении в сеть.
Гарантия не распространяется на расходные материалы и прочие детали, имеющие ограниченный срок службы: элементы питания (в т.ч. аккумуляторы), имеющие ограниченную прочность.
Недополученная в связи с появлением неисправности прибыль и другие косвенные расходы не подлежат возмещению.

Гарантия не распространяется на ущерб, причиненный другому оборудованию, работающему вместе с данным изделием.

Отзывы

Отзывы о товаре ПЛАНАР ИТ-100 - анализатор ТВ сигналов

Файлы для загрузки

Сервисное обслуживание

Простой обмен и возврат

Поможем решить любую проблему с товаром

Подробнее

Собственный сервисный центр

Устраним любую неисправность по гарантии. Срок указан без учета логистики

Подробнее

Сервисы по всей России

Обращайтесь за обслуживанием в авторизованные сервисы производителя

Подробнее

Похожие товары

ПЛАНАР CABAN R180-01 - векторный рефлектометр

Цена: по запросу

В корзину

Хит продаж

Защитный кожух для ПЛАНАР ИТ-08

Цена: по запросу

В корзину

Хит продаж

ПЛАНАР ИТ-12К - анализатор сигналов DVB-S/S2

Цена: по запросу

В корзину

Хит продаж

ПЛАНАР ИТ-089 - анализатор сигналов DVB-Т/T2

Цена: по запросу

В корзину

Хит продаж

ПЛАНАР МБ-08 - модуль базовый

Цена: по запросу

В корзину

Хит продаж

Транспортная сумка для ПЛАНАР ИТ-09

Цена: по запросу

В корзину

Хит продаж

Полезные статьи

Цифровые тахометры: Преимущества и особенности работы

Цифровой тахометр — это прибор, предназначенный для измерения частоты вращения различных объектов, таких как валы, двигатели и роторы. В отличие от аналоговых моделей, цифровые тахометры обеспечивают высокую точность измерений и удобство использования благодаря современным технологиям и информативному дисплею. Они широко используются в самых разных отраслях: от автомобильного сервиса и промышленности до научных исследований и контроля вентиляционных систем.

Мегаомметр: Назначение, применение и правила использования

Мегаомметр – это специализированный прибор, предназначенный для измерения сопротивления изоляции электрических цепей и оборудования. В условиях современного мира, где электричество играет ключевую роль во всех сферах жизни, обеспечение безопасности и надежности электрических систем становится особенно важным. От качества изоляции проводников и оборудования зависит не только эффективность их работы, но и безопасность людей и объектов, которые они обслуживают.

Измерительные приборы: Полное руководство по эксплуатации и уходу

Измерительные приборы играют ключевую роль в различных отраслях, начиная от промышленности и строительства, заканчивая медициной и научными исследованиями. Правильная эксплуатация и уход за этими приборами являются залогом точных измерений и долговечности оборудования.

Полное руководство по осциллографам: виды, советы и рекомендации

Осциллографы играют ключевую роль в современных лабораториях и на производственных предприятиях, являясь незаменимым инструментом для анализа и визуализации электрических сигналов. Независимо от того, являетесь ли вы инженером-электронщиком, студентом технического вуза или энтузиастом электроники, понимание принципов работы осциллографов, их видов и характеристик, а также правил эксплуатации и ухода за ними, имеет первостепенное значение.

Амперметр: принцип работы, виды и область применения

Амперметр предназначен для измерения величины тока в электрических цепях, выраженной в амперах. В основе его работы лежит простой принцип: инструмент позволяет наглядно увидеть мощность тока, потребляемого устройствами, подключенными к сети. Обычно амперметр подключают в цепь с нагрузкой, поэтому ток, протекающий через него, идентичен току, проходящему через любой другой элемент цепи, будь то нагреватель, мотор или лампочка.

Виды и устройство лазерных уровней

На этапах возведения, отделки и монтажа различных сооружений большую роль играют точность разметки и идеальное выравнивание. Достижение профессиональных стандартов качества возможно при использовании лазерного нивелира. Для выбора подходящей модели целесообразно ознакомиться с механизмом работы этих устройств.

Ротационный нивелир: ключевой инструмент для точной разметки

В сфере строительства и дизайна, где важно точно определить параметры пространства, используются специализированные устройства для разметки — лазерные нивелиры. Ротационные модели таких инструментов выполняют проекции линий с помощью вращающегося лазерного луча. Ротационные нивелиры идеально подходят для больших открытых пространств.

Как устроен вольтметр?

Вольтметр — это электрический измерительный прибор, предназначенный для измерения напряжения в электрической цепи. От точности его показаний во многом зависит безопасность и эффективность работы электрооборудования. Но как же он устроен? Давайте разберемся.

Устройство и принцип действия газоанализатора

Газоанализаторы – это высокотехнологичные устройства, которые используются для определения состава газовых смесей и измерения концентрации отдельных компонентов. Они играют важную роль в различных отраслях, таких как экология, промышленность, медицина и других. Понимание принципа работы этих устройств поможет лучше понять, как они способны предоставить точные и надежные данные. Давайте рассмотрим устройство и принцип действия газоанализатора.

Где используется омметр?

Омметр — это измерительное устройство, предназначенное для определения сопротивления электрических цепей и элементов. Этот прибор играет важную роль в работе электротехников, электронщиков и других специалистов, работающих с электротехническим и электронным оборудованием. Ниже мы рассмотрим, где и как используется омметр.
