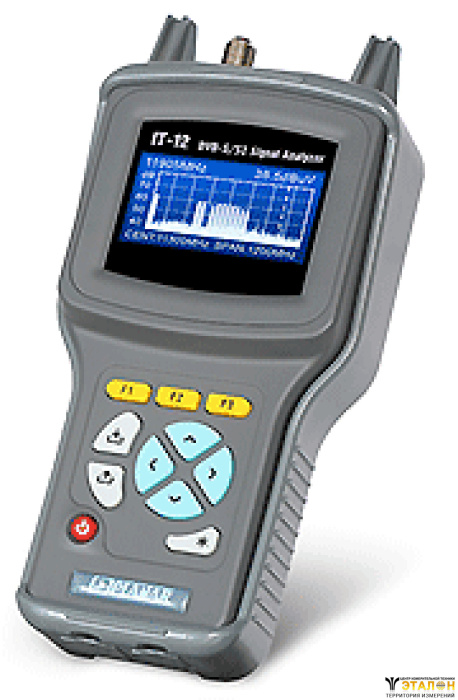

Анализатор сигналов DVB-S/S2 ПЛАНАР ИТ-12К служит для настройки систем приема цифрового или аналогового спутникового телевидения. Измеритель позволяет позиционировать антенну в режиме анализатора спектра или измерения в точке для одного или одновременно двух конверторов. Для облегчения настройки позиционирования предусмотрен режим измерения уровня «на слух».
ИТ-12К обеспечивает измерение показателей качества приема – коэффициент ошибок модуляции цифрового потока MER, отношение несущая-шум C/N, запас помехоустойчивости, частоту появления ошибочных битов BER до и после декодера Витерби/LDPC.
Измеритель ИТ-12К можно подключать к персональному компьютеру для получения дополнительных сервисных режимов. Предусмотрен режим измерения постоянного напряжения на входе измерителя.
Особенности ИТ-12К:
измерение постоянного напряжения на входном разъеме в диапазоне от 3 до 30 В;
электронный магнитный компас для определения направления на спутник;
питание спутникового конвертора и поддержка системы команд DiSEqC спецификации уровня 2.1;
Комплект поставки:
В комплекте с ИТ-12К идет программа для ПК ItToolsSatellite.
Возможности программы ItToolsSatellite:
работа в режиме виртуального прибора с измерением уровня и параметров спутникового сигнала, констелляционной диаграммы, анализатора спектра;
определение идентификационных данных: имя сети, орбитальная позиция, названия программ;
Диапазон рабочих частот | 950 - 2150 МГц |
Шаг перестройки по частоте | 1 МГц |
Диапазон измеряемых уровней | 40 - 100 дБмкВ |
Разрешение по измеряемому уровню | 0,1 дБ |
Пределы допускаемой основной относительной погрешности измерения в диапазоне уровней от 40 до 100 дБмкВ на частоте настройки | ± 2,5 дБ |
Полоса пропускания канала измерения по уровню минус 3 дБ | 10-65 МГц |
Индикация частоты | 5 разрядов на ГД |
Индикация номера канала | 3 разряда на ГД |
Индикация уровня сигнала | 4 разряда на ГД |
Время установления рабочего режима | не более 5 мин |
Тип модуляции входного сигнала:
|
|
Символьная скорость | 1- 45 Мсимв/с |
Относительная скорость кодирования | 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 7/8, 8/9, 9/10 |
Диапазон измерения погрешности установки частоты гетеродина LNB | ± 10 МГц |
Диапазон измерения MER | 4 - 18 дБ |
Диапазон измерения BER до декодера Витерби | 10-5 - 10-1 |
Диапазон измерения BER после декодера Витерби | 10-8 - 10-3 |
Диапазон измерения BER до декодера LDPC | 10-7 - 10-2 |
Диапазон измерения BER после декодера LDPC | 10-9 - 10-8 |
Диапазон измерения постоянного напряжения на входном разъеме | 3 - 30 В |
Напряжение питания LNB | 13, 18 В |
Ток питания LNB | не менее 300 мА |
Диапазон контроля величины тока потребления LNB | от 50 до 350 мА |
Поддержка системы команд DiSEqC | спецификация уровня 2.1 |
Питание | от сети переменного тока напряжением 85 - 265 В частотой 50 - 60 Гц с содержанием гармоник не более 5 % через блок питания БП TA 03-12/1,5 |
от внешнего источника постоянного тока напряжением 9-14 В с пульсациями не более 0,5 В | |
от внутреннего Li-Ion аккумулятора емкостью не менее 1300 мАч | |
Время непрерывной работы прибора в нормальных условиях от аккумулятора емкостью 1300 мАч и токе LNB 150 мА | не менее 1 часа |
Время непрерывной работы прибора в нормальных условиях при сохранении своих технических характеристик при питании от внешних источников | не менее 8 часов |
Габаритные размеры прибора | 193x94x53 мм |
Вес прибора | 0,46 кг |
