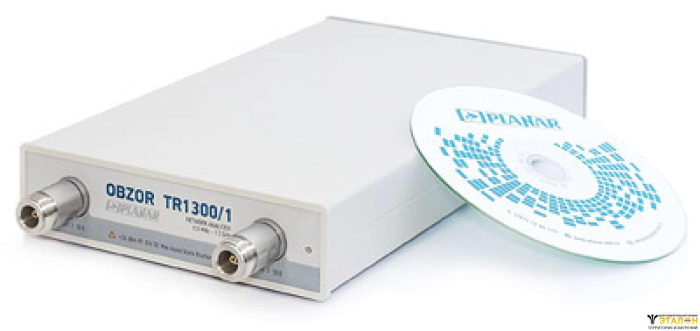

ПЛАНАР ОБЗОР TR1300/1 - измеритель ИККПО (векторный анализатор цепей)
Цена:
по запросу
Общая стоимость 0 руб.
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
цены
Техническая
документация
документация
Быстрая доставка
по России
по России
Сервисный
центр
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Назначение и описание ПЛАНАР ОБЗОР TR1300/1 - измеритель ИККПО (векторный анализатор цепей):
Измеритель комплексных коэффициентов передачи и отражения (ИККПО) ПЛАНАР ОБЗОР TR1300/1 служит для измерений S-параметров СВЧ-устройств.
Особенности ПЛАНАР ОБЗОР TR1300/1
- Диапазон рабочих частот от 0,3 до 1300 МГц
- Измеряемые параметры: S11, S21
- Динамический диапазон измерения модуля коэффициента передачи более 130 дБ
- Минимальное время измерения на одной частоте 150 мкс
- Диапазон регулирования выходной мощности от -55 дБм до +3 дБм
- Работает под управлением внешнего компьютера (в комплект поставки не входит)
- Питание прибора осуществляется от внешнего источника питания (в комплект поставки не входит)
- Поставляется с измерительным трактом 50 Ом тип N по ГОСТ РВ 51914–2002
Комплект поставки
- Измерительный блок IB1300.1 – 1 шт.
- Кабель USB 2.0 AM-BM 1,8 м – 1 шт.
- Программное обеспечение и руководство по эксплуатации на флеш-диске – 1 шт.
- Формуляр – 1 шт.
Основные технические характеристики ПЛАНАР ОБЗОР TR1300/1 - измеритель ИККПО (векторный анализатор цепей):
Технические характеристики ПЛАНАР ОБЗОР TR1300/1
| Диапазон частот | от 0,3 до 1300 МГц |
| Пределы допускаемой относительной погрешности установки частоты источника выходного сигнала | ±5х10-6 |
| Минимальный шаг установки частоты | 1 Гц |
| Количество точек измерения за сканирование | от 1 до 16001 |
| Полоса измерительного фильтра от 10 Гц до 30 кГц с коэффициентом | 1/3 |
| СКО трассы приемника сигнала при полосе измерительного фильтра 3 кГц | 0,002 дБ |
| Эффективная направленность1 | 45 дБ |
| Модуль эффективного коэффициента отражения источника сигнала1 | минус 40 дБ |
| Направленность нескорректированная | 18 дБ |
| Модуль коэффициента отражения источника сигнала нескорректированный | минус 18 дБ |
| Модуль коэффициента отражения приемника сигнала | минус 28 дБ |
| Уровень собственного шума при полосе измерительного фильтра 10 Гц | минус 130 дБ/мВт |
| Минимальное время измерения на одной частоте | 150 мкс |
| Напряжение питания постоянного тока | от 9 до 15 В |
| Потребляемая мощность постоянного тока | 8 Вт |
| Габаритные размеры (длина х ширина х высота) | 285х142х40 мм |
| Масса | 1,5 кг |
Рабочие условия применения:
|
|
Примечания:
1 - Параметры обеспечиваются после калибровки комплектом мер 05 CK 10A-150 Rosenberger H GmbH&Co
