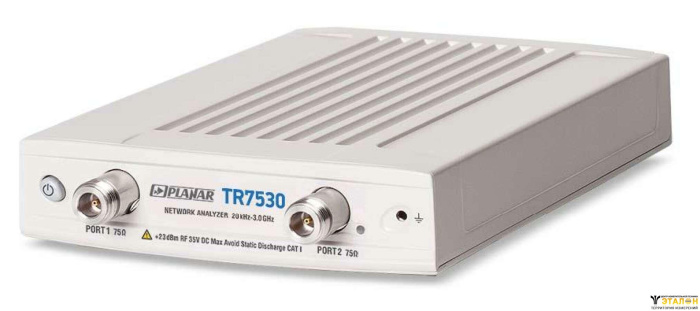

Назначение и описание ПЛАНАР TR7530 - измеритель ИККПО (векторный анализатор цепей):

Измеритель комплексных коэффициентов передачи и отражения (ИККПО) ПЛАНАР TR7530 используется для проверки, настройки и разработки различных радиотехнических устройств в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.

Возможность удаленного управления приборов позволяет использовать их в составе измерительных комплексов.

Особенности ПЛАНАР TR7530

Диапазон рабочих частот от 0,02 до 3000 МГц
Измеряемые параметры: S₁₁, S₂₁
Динамический диапазон измерения модуля коэффициента передачи более 120 дБ
Минимальное время измерения на одной частоте 200 мкс
Диапазон регулирования выходной мощности от -50 дБм до +5 дБм
Работает под управлением внешнего компьютера (в комплект поставки не входит)
Двухпортовый однонаправленный прибор
Поставляется с соединителями портов – тип N (75 Ом) по ГОСТ РВ 51914-2002

Комплект поставки

Измерительный блок IВ7530.1 – 1 шт.
Кабель USB 2.0 AM-BM 1,8 м – 1 шт.
Программное обеспечение и руководство по эксплуатации на флеш-диске – 1 шт.
Формуляр – 1 шт.

Основные технические характеристики ПЛАНАР TR7530 - измеритель ИККПО (векторный анализатор цепей):

Технические характеристики ПЛАНАР TR7530

Наименование характеристики	Значение характеристики
Диапазон частот	от 0,02 до 4800 МГц
Пределы допускаемой относительной погрешности установки частоты источника выходного сигнала	±5х10^-6
Минимальный шаг установки частоты	10 Гц
Количество точек измерения за сканирование	от 1 до 200001
Полоса измерительного фильтра от 10 Гц до 30 кГц	1/3
Пределы допускаемой абсолютной погрешности измерений модуля / фазы коэффициента передачи при значении модуля коэффициента отражения исследуемого устройства не более –32 дБ и значениях модуля коэффициента передачи ¹⁾ от плюс 5 дБ до плюс 10 дБ от минус 50 до плюс 5 дБ от минус 70 до минус 50 дБ в диапазоне частот от 20 кГц до 300 кГц от 300 кГц до максимальной рабочей частоты от минус 90 до минус 70 дБ в диапазоне частот от 300 кГц до максимальной рабочей частоты	0,65 дБ/ 3° 0,55 дБ/ 3° 3 дБ/12° 1 дБ/ 4° 3 дБ/ 12°
Пределы допускаемой абсолютной погрешности измерений модуля / фазы коэффициента отражения при его значениях ¹⁾ от минус 15 до 0 дБ от минус 25 до минус 15 дБ от минус 35 до минус 25 дБ	0,4 дБ / 3° 1,0 дБ / 6° 3,0 дБ/ 20°
СКО трассы приемника сигнала при полосе фильтра 3 кГц в диапазоне частот от 20 кГц до 300 кГц от 300 кГц до максимальной рабочей частоты	0,015 дБ 0,002 дБ
Изменение измерений 0 дБ \|S₂₁\| или \|S₁₁\| при изменении температуры окружающей среды на 1°	0,02 дБ
При измерениях в коаксиальном тракте с соединителями тип N: эффективная направленность модуль эффективного коэффициента отражения порта в режиме источника сигнала модуль эффективного коэффициента отражения порта в режиме приёмника сигнала	46 дБ минус 40 дБ минус 46 дБ
Направленность некорректированная	18 дБ
Уровень выходного сигнала	от минус 55 до плюс 5 дБм
Пределы допускаемой абсолютной погрешности установки уровня выходной мощности	±1,0 дБ
Минимальный шаг изменения выходной мощности	0.05 дБ
Модуль коэффициента отражения порта в режиме источника сигнала некорректированный	минус 22 дБ
Модуль коэффициента отражения порта в режиме приёмника сигнала некорректированный	минус 22 дБ
Уровень гармонических составляющих выходного сигнала мощностью 0 дБм²⁾	минус 25 дБс ³⁾
Уровень негармонических составляющих в выходном сигнале мощностью 0 дБм	минус 30 дБс
Максимальная мощность на измерительном порту	23 дБм
Максимальное постоянное напряжение на измерительном порту	35 В
Уровень собственного шума при полосе измерительного фильтра 10 Гц в диапазоне частот от 20 кГц до 300 кГц от 300 кГц до максимальной рабочей частоты	минус 90 дБм минус 115 дБм
Минимальное время измерения на одной частоте	200 мкс
Время переключения порта источника на порт приемника	10 мс
Частота внешнего опорного генератора Входной уровень Входное сопротивление по входу «Ref In/Out 10 MHz» Тип входного разъёма Уровень выходного сигнала опорного генератора, на нагрузке 50 Ом	10 МГц 2 ± 3 дБм 50 Ом «BNC» – розетка 3 ± 2 дБм
Напряжение питания постоянного тока	от 9 до 15 В
Потребляемая мощность постоянногонного тока	10 Вт
Габаритные размеры (длина х ширина х высота)	267х160х44 мм
Масса	1,3 кг
Рабочие условия применения: температура окружающего воздуха относительная влажность воздуха при 25° С атмосферное давление	от 5° С до 40° С 90 % от 84 до 106,7 кПа

Примечания:

1) Характеристики анализаторов при измерениях в коаксиальном тракте с соединителями тип N, обеспечиваются в диапазоне температур 23 ± 5 °С и изменением температуры не более ± 1 °С от момента полной двухпортовой калибровки при выходной мощности минус 5 дБм

2) дБм обозначает дБ относительно 1 мВт

3) дБс обозначает дБ относительно уровня основной гармоники выходного сигнала
