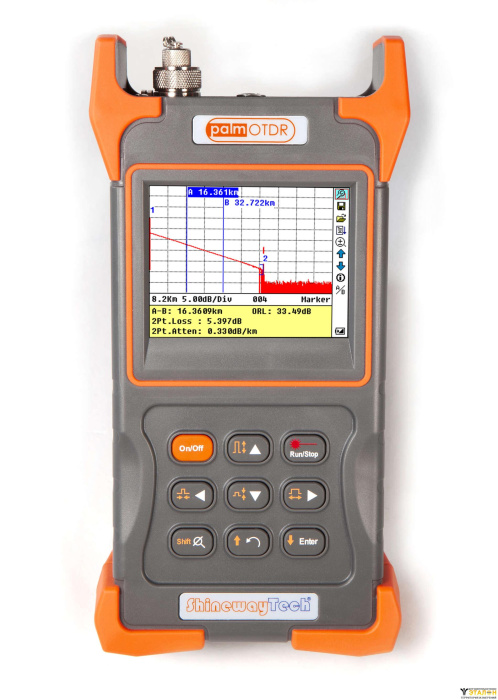

Shinewaytech SWT-palmOTDR-S20C/N-VFL-PM-SLS-FM - компактный оптическийрефлектометр, предназначенный для диагностики волоконно-оптических линий связи городского и магистрального типа. Доступны стандартные длины волн 850/1300/1310 /1490/1550/1625/1650 нм (с возможностью выбора конфигурации с одной, двумя или тремя длинами волн), а также опции PON, SLS и VFL. Длины волн palmOTDR охватывают такие области применения, как обычное определение характеристик сквозного волокна (1310/1550 нм), тестирование локальной сети в помещении/на предприятии (850/1300 нм), проверка конструкции оптоволоконного канала FTTx (1490 нм) и устранение неполадок в реальном времени по оптоволокну PON (1625/1650 нм с фильтром). palmOTDR - это оптимальное решение для тестирования оптоволоконной сети со всеми необходимымы требованиями.
Общие технические характеристики | |||
Длина волны | 1310/1550 нм | ||
Динамический диапазон | 40/38 дБ | ||
Мёртвая зона по событию/затуханию | 0.8/4.5 м | ||
Выбор диапазона измерений (км) | 0.3, 1.3, 2.5, 5, 10, 20, 40, 80, 120, 160, 240 | ||
Ширина импульса | 5нс, 10нс, 30нс, 100нс, 300нс, 1мкс, 2.5мкс, 10мкс, 20мкс | ||
Время усреднения | Быстро, 15с, 30с, 1мин, 2мин, 3мин | ||
Точность измерения расстояния | ±(1м+5×10-5×расстояние+распространение выборки) | ||
Точность измерения затухания | ±0.05dB/dB | ||
Точность измерения отражения | ±4dB | ||
Хранение данных | 1000 записей | ||
Связь с ПК | USB | ||
Коннектор | FC/PC (взаимозаменяемые SC, ST; опционально LC) | ||
Источник питания | NiMH батарея / AC Адаптер | ||
Работа батареи | 8 часов непрерывной работы, 20 часов в режиме ожидания (на одном заряде); время перезарядки < 4 часов | ||
Рабочая температура | от -20°C до 50°C | ||
температура хранения | от -40°C до 70°C | ||
Относительная влажность | От 0 до 95% (без конденсации) | ||
Вес | 1 кг | ||
Размеры (ДхШхВ) | 220×110×70 мм | ||
VFL | |||
Длина волны (±20нм) | 650 нм | ||
Мощность (dBm) | ≥-3 | ||
Расстояние излучения | 5 км | ||
SLS | |||
Длина волны (±20нм) | Такая же как и у OTDR | ||
Мощность (dBm) | ≥-7 | ||
OPM | |||
Длина волны | 850,1300,1310,1490,1550,1625 | ||
Динамический диапазон | от -70 до +6 (-60 до +6 @ 850нм) | ||
Тип детектора | InGaAs | ||
Разрешение | 0.01dB | ||
Точность | ±5% ±0.01нВт(±0.5dB@850нм) | ||
Функция определения тона сигнала | 1 кГц, 2кГц | ||
MCI100 Модуль оптического микроскопа* | |||
Zoom | 250X | ||
Разрешение | 0.75 мкм | ||
Фокусировка | Ручная | ||
Адаптеры | Стандартные: 25-U-M: FC/SC/ST/E2000 UPC male; 125-U-M: LC/MU UPC male; 25-U-F: FC/SC/ST/E2000 UPC female; LC-U-F: LC UPC female; Опциональные: 125-A-M: LC/MU APC male; 25-A-M: FC/SC/ST/E2000 APC male; SC-A-F: SC APC female; FC-A-F: FC APC female; LC-A-F: LC APC female; | ||
Вес/размеры | 150г/ 165×38×35мм |
* - MCI100 является опцией
