Назначение и описание Softing CableMaster 650 (CM650) - комплект кабельного тестера, щупа и аксессуаров:

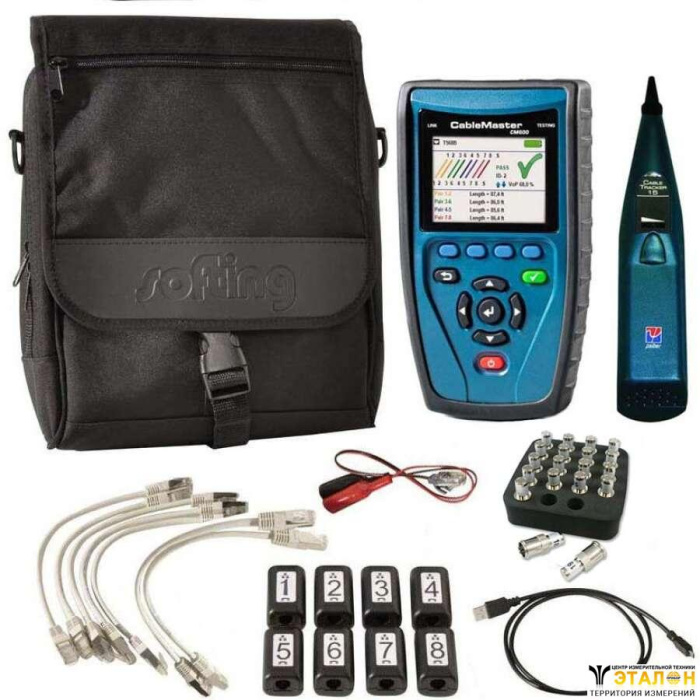

Комплект поставки тестера Softing CableMaster 650 (PS-PD_CM650):
- Тестер Cable Master 600.
- Индуктивный щуп CT15 для идентификации кабеля.
- Удаленный идентификатор схемы проводов RJ-45 – 8 шт. (№ 1-8)
- Удаленный идентификатор Coax – 19 шт. (№ 1-19)
- Коммутационный шнур RJ-45 на RJ-45 – 9 шт.
- Переходник RJ-45 на провода с разъемами типа “крокодил”.
- Micro USB кабель.
- Батареи АА – 6 шт.
- Сумка для тестера и аксессуаров.
Softing CableMaster 600- профессиональный тестер витой пары, телефонного и коаксиального кабеля с возможностью измерения длины линии, расстояния до короткого замыкания и определения наличия Ethernet соединения и параметров PoE.
Тестер отображает цветную схему распиновки модульных разъемов RJ45/RJ12, измеряет длину кабеля и пар, определяет расстояние до обрыва и короткого замыкания по технологии отражённого импульса (TDR). Результат проверки обжима коннектора выводится на цветной экран и легко воспринимается. Все проводники отображаются реальными цветами.
Прибор имеет встроенный тональный генератор для идентификации и трассировки кабеля (отслеживание сигнала осуществляется опциональным щупом PS-CT15). Кроме того, прибор сообщит вам о наличии сетевой активности Ethernet до 1Гб/с и протестирует питание PoE, имитируя реальную нагрузку. Также, есть возможность подавать сигнал для зажигания светодиода порта коммутатора для ускорения его поиска. Результаты можно сохранять в память прибора и передавать на компьютер в виде простого графического отчёта. У пользователя есть возможность самостоятельно обновлять прошивку тестера в случае выхода улучшений от производителя.
Softing CableMaster 600 - заслужено является одним из самых продвинутых, современных и качественных в своём классе. Пользователи высоко ценят этот прибор за простоту и функционал.
| Проверяйте распиновку RJ45/11/12 Измеряйте длину кабеля | Измеряйте расстояние до короткого замыкания | Проверяйте подключение Ethernet, и тип соединения, тестируйте PoE |
Возможности кабельного тестера Softing CableMaster 600:
- Тестирование витой пары, телефонных и коаксиальных кабелей.
- Интерфейсы: RJ45, Coax, mini USB
- Определение длины кабеля (метод TDR).
- Измерение расстояния до обрыва кабеля.
- Измерение расстояния до короткого замыкания проводов в паре и между парами.
- Отображение цветной схемы распиновки проводов в графическом формате.
- Определение перепутанных и расщепленных (Split) пар.
- Определение перекрещенных пар без удаленного идентификатора.
- Зажигание светодиода порта коммутатора (с настраиваемой частотой мигания)
- Тональный генератор для трассировки и идентификации кабеля.
- Тестирование PoE и PoE+ с нагрузкой до 25.5 Вт (IEEE 802.3 af/at).
- Идентификация наличия и типа активного Ethernet соединения до 1 Гб/с.
- Поддержка удаленных идентификаторов схемы распиновки проводов RJ45 № 1-8.
- Поддержка удаленных идентификаторов с номером RJ45 и Coax № 1-20.
- Защита порта тестера от входного напряжения до 66 В (DC) и 55 В (AC).
- Сохранение 250 результатов тестирования. Связь с ПК, генерация отчетов (CSV, PDF).
- Время работы от батарей 20 ч. В режиме ожидания 1,5 года.
- Возможность обновления прошивки тестера.
- Соответствие CE.
Сравнение кабельных тестеров Softing CableMaster 200/500/600/800:
| CableMaster 200 | CableMaster 500 | CableMaster 600 | CableMaster 800 | |
| Разъемы | RJ45 | RJ45/11, Coax | RJ45, Coax | RJ45, Coax |
| Экран | ч/б | ч/б | цветной | цветной |
| Схема распиновки проводов T568A/B, crossover | + | + | + | + |
| Определение повреждений кабеля | + | + | + | + |
| Тональный генератор | + | + | + | + |
| Защита от входного напряжения | + | + | + | + |
| Индикатор низкого заряда батарей | + | + | + | + |
| Автоматическое отключение питания | + | + | + | + |
| Прочный корпус | + | + | + | + |
| Измерение длины кабеля | + | + | + | |
| Измерение расстояния до обрыва кабеля | + | + | + | |
| Зажигание светодиода порта коммутатора | + | + | + | |
| Измерение расстояния до короткого замыкания | + | + | ||
| Идентификация активного Ethernet на линии | + | + | ||
| Тестирование PoE с нагрузкой | + | + | ||
| Поддержка идентификаторов схемы RJ45 №1-8 | + | + | ||
| Сохранение результатов, генерация отчетов | + | + | ||
| Соответствие CE | + | + | ||
| Ping - запрос на один или список адресов | + | |||
| IPv4 и IPv6 - поддержка протоколов | + | |||
| DHCP/DNS - тестирование серверов | + | |||
| TCP/UDP - тестирование подключения | + | |||
| CDP/LLDP/NDP и VLAN - идентификация | + | |||
| Отображение конфигурации сети | + | |||
| Питание | LR44 - 4 шт | “Крона” | АА - 6 шт | АА - 6 шт |
| Время работы от батарей | 80 часов | 425 часов | 20 часов | 20 часов |
Сравнение кабельных тестеров CableMaster 600 и MicroScanner2:
| Cable Master 600 | MicroScanner 2 | |
| Разъемы для подключения кабеля | RJ-45, Coax | RJ-45, Coax |
| Измерение длины кабеля | + | + |
| Отображение длины всех пар кабеля на одном экране | + | нет |
| Измерение расстояния до обрыва пары | + | + |
| Измерение расстояния до замыкания жил из одной пары | + | + |
| Измерение расстояния до замыкания жил из разных пар | + | нет |
| Определение схемы распиновки коннектора RJ45/RJ11 | + | + |
| Цветной экран, цветная схема разводки проводов | + | нет |
| Определение перекрещенных пар без ответной части | + | нет |
| Сигнал для мигания светодиода порта коммутатора | + | нет |
| Определение активного Ethernet 10/100/1000 Mbit/s | + | + |
| Светодиод отображающий сетевую активность | + | нет |
| Определение PoE (Power of Ethernet) | + | + |
| Тестирование PoE с нагрузкой, IEEE 802.3 af/at, PoE+ | + | нет |
| Защита от входного напряжения | + | + |
| Аналоговый тональный генератор | 730 Гц и 1440 Гц | 400 Гц, 1 кГц |
| Цифровой тональный генератор (для активной сети) | нет | + |
| Максимальная длина измеряемой линии | 457 м. | 460 м. |
| Поддержка удаленных идентификаторов схемы распиновки | № 1- 8 | № 1 - 7 |
| Поддержка удаленных номерных идентификаторов | № 1- 20 | № 1 - 7 |
| Испытание на стойкость к ударам (падение с высоты) | 1.2 м | 1 м |
| Сохранение результатов на устройстве | 250 результатов | нет |
| Связь с ПК и подготовка отчетов (CSV, PDF) | + | нет |
| Возможность обновлять прошивку устройства | + | нет |
| Питание | 6 АА | 2 АА |
| Время работы от батарей | 20 часов | 20 часов |
| Температура эксплуатации | от 0 до 50°C | от 0 до 45°C |
| Габариты | 17.3 х 91.5 х 4.7 см | 16.3 х 7.6 х 3.6 |
| Вес | 510 г | 363 г |
| Сумка для транспотрировки с наплечным ремнём | + | нет (чехол) |
| Патчкорды RJ45 в комплекте | 2 шт | нет |
Основные технические характеристики Softing CableMaster 650 (CM650) - комплект кабельного тестера, щупа и аксессуаров:
Технические характеристики Softing CableMaster 600/650:
| Технология измерений | Рефлектометрия (TDR) |
| Интерфейсы | RJ45, Coax, USB |
| Тестирование кабеля | Измерение длины кабеля: до 457 м ± (5%+0,3 м) Тестирование кабеля с удаленным идентификатором: до 305 м Обнаружение расщепленных пар: от 1 до 305 м Поддержка 8-ми номерных идентификаторов схемы распиновки RJ 45 Поддержка 20-ти удаленных номерных идентификаторов RJ 45 и Coax |
| Power over Ethernet | Тестирование PoE, стандарт IEEE 802.3af и IEEE 802.3at, PoE Plus <24 Вт Тесты для классов и нагрузок кабельных линий до 25.5 Вт Определение режима A или B в классе 4 |
| Active Ethernet | Индикация сетевой активности 10/100/1000 Base-T (half/full duplex) |
| Защита по напряжению | RJ45 порт - 66В DC или 55В AC, F-connector - 50В DC/AC |
| Сохранение результатов | 250 отчетов тестирования (формат PDF, CSV) |
| Тональный генератор | Частота тона: 730 Гц или 1440 Гц |
| Языки | English, French, German, Spanish |
| Питание | 6 x AA, 9VDC, 2 200 мАч |
| Время работы от батарей | Время работы - 20 часов. В режиме ожидания - 1.5 года |
| Высота работы | до 3048 м над уровнем моря |
| Температура работы | от 0 до 50°C |
| Температура хранения | от -30 до 60°C |
| Влажность | 10 до 90% без конденсации |
| Ударопрочность | Высокопрочный PC/ABS, тест на падение с высоты 1.2 м |
| Экран | Цветной LCD с диагональю 7,1 см |
| Габариты | 47 мм x 915 мм x 173 мм |
| Вес | 510 г (с батареями) |
| Безопасность | CE |
Основные функции Softing CableMaster 650 (CM650) - комплект кабельного тестера, щупа и аксессуаров:
Проверка витой пары тестером Softing (Psiber) CableMaster 600: | |
Измерение длины правильно обжатой линии (витая пара с RJ 45) | |
| Без удаленного идентификатора | С удаленным идентификатором |
Измерение длины АКТИВНОЙ линии (подключенной в коммутатор) | |
Измерение расстояния до обрыва жилы или пары | |
| Без удаленного идентификатора | С удаленным идентификатором |
Измерение расстояния до короткого замыкания жил в одной паре | |
| Без удаленного идентификатора | С удаленным идентификатором |
Измерение расстояния до короткого замыкания жил из разных пар | |
| Без удаленного идентификатора | С удаленным идентификатором |
Определение перепутанных жил в одной паре | |
| Без удаленного идентификатора | С удаленным идентификатором |
Определение перекрещенных пар (перепутанных жил из разных пар) | |
| Без удаленного идентификатора | С удаленным идентификатором |
Определение перепутанных пар | |
| Без удаленного идентификатора | С удаленным идентификатором |
Тестирование сетевой активности | Зажигание порта коммутатора |
Экранная клавиатура | Хранение отчетов |
Тестирование телефонной линии | Тестирование коаксиала |
Главный экран | Меню настроек |
Сравнение результатов тестирования Softing (Psiber) CableMaster 600 и Fluke Networks Microscanner 2.Описание условий тестирования: сравнение приборов проводилось на кабеле длиной примерно 235 метров. Длина рулеткой не измерялась, поэтому более точных данных нет. В обоих тестерах использовался одинаковый коэффициент распространения импульса (NVP) = 68%. Именно от этого значения, зависит правильность определения длины кабеля в устройствах подобного типа. Элементы питания были полностью заряжены. Тестирования проводились с удаленными идентификаторами и без них. Повреждения были заранее внесены в тестовые не экранированные патчкорды, которые в последующем подключались в разрыв линии, оконеченной модульными розетками. Для просмотра результатов (к примеру попарного тестирования) в тестере Fluke Networks Microscanner 2 нужно менять режимы, поэтому изображиний экрана этого прибора в таблице значительно больше. Соотношение размеров экранов тестеров относительно друг друга сохранены. | |
CableMaster 600 | Microscanner 2 |
Измерение длины правильно обжатой линии (витая пары с RJ 45)При измерении длины кабеля, приборы показываю практически идентичные результаты. Разница только в отображении данных: CableMaster 600 выводит длину каждой из 4х пар на один экран, в Microscanner 2, требуется переключение режимов попарного просмотра. | |
Измерение расстояния до обрыва жилыПри измерении расстояния до обрыва жилы без удаленного идентификатора, Cable Master 600 дает понять, что оборвана одна жила, а не пара, выводя сообщение “Split”. При этом, нет возможности понять, какой именно проводник оборван. Microscanner 2 показывает такое повреждение как обрыв всей пары. Зато при использовании идентификатора он указывает какая конкретная жила повреждена. | |
Измерение расстояния до обрыва парыРасстояние до обрыва пары измеряются обоими тестерами. Cable Master 600 отображает его сразу, на экране видно, что пара (4-5) короче других. Microscanner 2 выводит на экран общую длину кабеля, а повреждение позволяет увидеть на графике. Для определения расстояния до него, нужно переключиться на тестирование конкретной пары. | |
Измерение расстояния до короткого замыкания жил в одной пареSofting CableMaster 600 и Fluke Networks Microscanner 2 одинаково хорошо измеряют расстояние до короткого замыкания (КЗ) жил в паре без удаленного идентификатора и с ним. Стоит отметить, что при наличии КЗ – Microscanner 2 не распознает удаленное устройство. CableMaster “видит” его (ID- 1 на рисунке) | |
Измерение расстояния до короткого замыкания жил из разных парCableMaster 600 способен измерить расстояние до короткого замыкания жил из разных пар. Microscanner 2 может только заметить его наличие, но локализовать такое повреждение не может. При попарном тестировании, он отображает общую длину линии, но не расстояние до замыкания жил разных пар. | |
Определение перепутанных жил в одной пареПерепутанные жилы одной пары не определяются без удаленного идентификатора ни одним тестером. С заглушкой, такую ошибку монтажа легко распознать по несоответствию нумерации проводников на одном и другом конце линии. Расстояние до нее не измеряется. | |
Определение перекрещенных пар (перепутанных жил из разных пар)Определение перекрещенных пар без удаленного идентификатора - сложная задача. CableMaster 600 с ней справляется. На экране видно, что напротив пар (3-6 и 4-5) появилась надпись “Split”. Жилы именно этих пар перепутаны. Microscanner 2 может идентифицировать эту проблему только после подключения удаленного устройства на обратный конец линии. | |
Определение перепутанных парПолностью перепутанные пары без удаленного идентификатора не идентифицируются. С удаленным устройством, проблема легко выявляется по несоответствию нумерации проводников на разных концах линии. | |
Измерение длины АКТИВНОЙ линии (подключенной в коммутатор) и скорости порта (типа сервиса) | |
Меню настроек | |
Зажигание светодиода порта коммутатора | |
| В Microscanner 2 эта функция не предусмотрена | |
Хранение результатов тестирования | |
| В Microscanner 2 сохранение результатов теста и передача их на ПК для подготовки отчетов не предусмотрено | |
ДОСТАВКА
Вы можете выбрать любой наиболее удобный способ из перечисленных ниже:
- Самовывоз со склада компании ЭТАЛОНПРИБОР
- Доставка через транспортную компанию "Деловые линии"
- Доставка экспресс - почтой "ПОНИ-ЭКСПРЕСС" до двери
- Доставка по Москве и области нашими экспедиторами и курьерами
- Доставка через транспортную компанию "ПЭК"
- Отправка посылкой с помощью Почты России
- Доставка через транспортную компанию покупателя
Доставка до терминала ТК «Деловые линии» осуществляется нами бесплатно.
ОПЛАТА
Мы принимаем оплату:
- по безналичному расчету
- перечислением денежных средств на расчетный счет для юридических лиц
- банковским переводом для физических.
Цены на поставляемые нами товар всегда ниже, чем у наших конкурентов.
Условия гарантийного обслуживания
- Гарантия действительна только при наличии гарантийного талона с указанием заводского номера изделия, гарантийного срока и печати поставщика.
- Гарантия предусматривает бесплатный ремонт изделия или замену запасных частей, комплектующих в течении гарантийного срока, указанного в гарантийном талоне.
- Заводской номер и наименование изделия должны соответствовать указанным в гарантийном талоне.
- Изделие снимается с гарантийного обслуживания в следующих случаях:
- Нарушения условий эксплуатации, изложенных в технической документации изделия, которые привели к выходу изделия из строя, включая неисправности, вызванные использованием нештатных аксессуаров;
- Нарушения гарантийных пломб, в случае наличия следов вскрытия или взлома корпуса изделия;
- Ремонта в неуполномоченном сервисном центре или самостоятельно (кроме элементов и источников питания, замена которых предусмотрена производителем);
- Использования изделия не по назначению;
- Нарушения правил хранения и транспортирования;
- Наличия внешних механических повреждений, включая повреждения разъёмов и контактов;
- Наличия внешних повреждений, вызванных стихией, пожаром, молнией, высоким напряжением;
- Попадания внутрь влаги, инородных предметов и т.п.
- Неправильном включении в сеть.
- Гарантия не распространяется на расходные материалы и прочие детали, имеющие ограниченный срок службы: элементы питания (в т.ч. аккумуляторы), имеющие ограниченную прочность.
- Недополученная в связи с появлением неисправности прибыль и другие косвенные расходы не подлежат возмещению.
Гарантия не распространяется на ущерб, причиненный другому оборудованию, работающему вместе с данным изделием.
Файлы для загрузки
Цифровой тахометр — это прибор, предназначенный для измерения частоты вращения различных объектов, таких как валы, двигатели и роторы. В отличие от аналоговых моделей, цифровые тахометры обеспечивают высокую точность измерений и удобство использования благодаря современным технологиям и информативному дисплею. Они широко используются в самых разных отраслях: от автомобильного сервиса и промышленности до научных исследований и контроля вентиляционных систем.
Мегаомметр – это специализированный прибор, предназначенный для измерения сопротивления изоляции электрических цепей и оборудования. В условиях современного мира, где электричество играет ключевую роль во всех сферах жизни, обеспечение безопасности и надежности электрических систем становится особенно важным. От качества изоляции проводников и оборудования зависит не только эффективность их работы, но и безопасность людей и объектов, которые они обслуживают.
Измерительные приборы играют ключевую роль в различных отраслях, начиная от промышленности и строительства, заканчивая медициной и научными исследованиями. Правильная эксплуатация и уход за этими приборами являются залогом точных измерений и долговечности оборудования.
Осциллографы играют ключевую роль в современных лабораториях и на производственных предприятиях, являясь незаменимым инструментом для анализа и визуализации электрических сигналов. Независимо от того, являетесь ли вы инженером-электронщиком, студентом технического вуза или энтузиастом электроники, понимание принципов работы осциллографов, их видов и характеристик, а также правил эксплуатации и ухода за ними, имеет первостепенное значение.
Амперметр предназначен для измерения величины тока в электрических цепях, выраженной в амперах. В основе его работы лежит простой принцип: инструмент позволяет наглядно увидеть мощность тока, потребляемого устройствами, подключенными к сети. Обычно амперметр подключают в цепь с нагрузкой, поэтому ток, протекающий через него, идентичен току, проходящему через любой другой элемент цепи, будь то нагреватель, мотор или лампочка.
На этапах возведения, отделки и монтажа различных сооружений большую роль играют точность разметки и идеальное выравнивание. Достижение профессиональных стандартов качества возможно при использовании лазерного нивелира. Для выбора подходящей модели целесообразно ознакомиться с механизмом работы этих устройств.
В сфере строительства и дизайна, где важно точно определить параметры пространства, используются специализированные устройства для разметки — лазерные нивелиры. Ротационные модели таких инструментов выполняют проекции линий с помощью вращающегося лазерного луча. Ротационные нивелиры идеально подходят для больших открытых пространств.
Вольтметр — это электрический измерительный прибор, предназначенный для измерения напряжения в электрической цепи. От точности его показаний во многом зависит безопасность и эффективность работы электрооборудования. Но как же он устроен? Давайте разберемся.
Газоанализаторы – это высокотехнологичные устройства, которые используются для определения состава газовых смесей и измерения концентрации отдельных компонентов. Они играют важную роль в различных отраслях, таких как экология, промышленность, медицина и других. Понимание принципа работы этих устройств поможет лучше понять, как они способны предоставить точные и надежные данные. Давайте рассмотрим устройство и принцип действия газоанализатора.
Омметр — это измерительное устройство, предназначенное для определения сопротивления электрических цепей и элементов. Этот прибор играет важную роль в работе электротехников, электронщиков и других специалистов, работающих с электротехническим и электронным оборудованием. Ниже мы рассмотрим, где и как используется омметр.
ОГРН: 1195081019836
