Назначение и описание Softing NetXpert XG2-1G - Тестер для квалификации скорости Ethernet до 1 Гбит/с: 1 x основной блок (медь/оптика), 1 x удалённый блок (медь):
Тестер Softing NetXpert XG2-1G (код: NX-XG2-1G) подтверждает возможность кабельной линии (витая пара) поддерживать заявленную скорость передачи данных (100МБ, 1 Гбит). Прибор помогает организовать бесперебойную работу Ethernet приложений, компьютеров, систем видеонаблюдения, систем автоматизации, кассовых аппаратов, весов и прочих важных сетевых устройств. При квалификации скорости канала, между двумя активными блоками тестера передаются реальные Ethernet данные по которым оценивается фактическая пропускная способность. Тестер измеряет: битовые ошибки (BERT), задержку распространения сигнала (Delay Skew), отношение сигнал-шум (SNR), распиновку RJ45, длину кабеля, ошибки монтажа и PoE стандартов 802.3af/at/bt (до 90 Ватт). Тестирование проходит согласно стандартам: IEEE 802.3.
Для эксплуатационного тестирования, установщики кабельных систем используют функции измерения длины кабеля, определения ошибок монтажа, поиска повреждений. Встроенный тональный генератор, поддержка 24 удаленных идентификаторов, и функция поиска порта коммутатора, поможет легко находить нужные кабели и розетки, даже при отсутствии кабельных схем и паспорта сети.
ИТ-администраторы и сетевые инженеры оценят способность NetXpert XG2 определять, почему компьютер и сетевое соединение не работают. Поиск проблем с подключением к сети требует и активных функций тестирования. NetXpert XG2 объединяет различные варианты тестирования для меди, волокна. Устранить неполадки с сетью Ethernet помогают такие возможности как тест ping, отображение traceroute (маршрут следования данных), поддержка CDP, LLDP, проверка DNS и DHCP, построение топологии сети с подробным списком всех сетевых узлов.

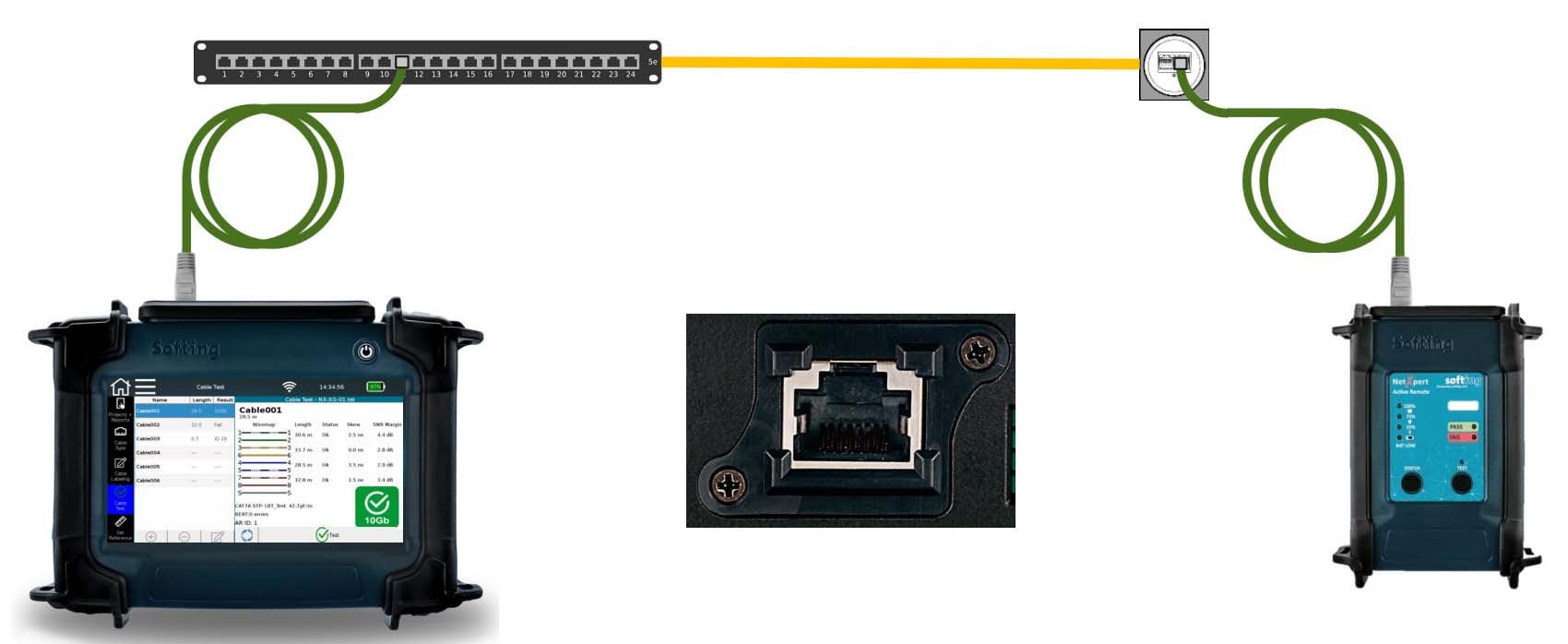

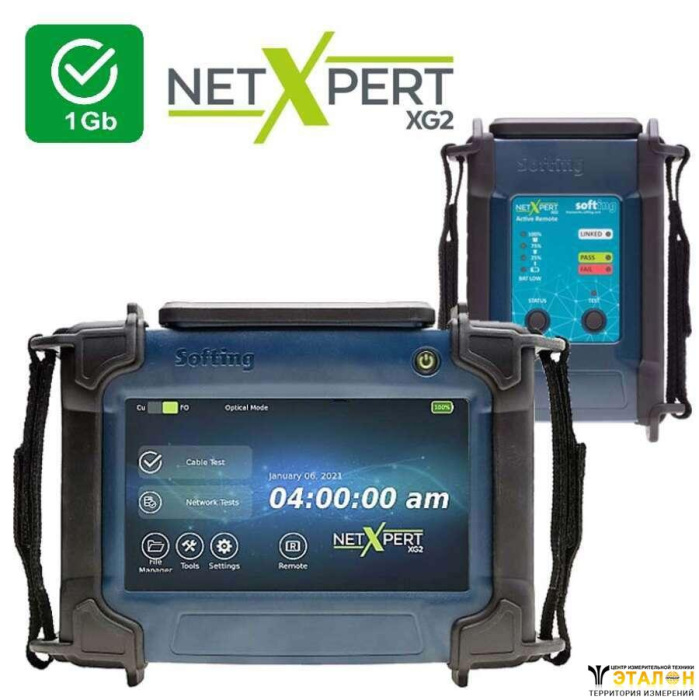

Квалификатор NetXpert XG2-1G состоит из основного блока с интерфейсами RJ45/SFP/SFP+ (медь/оптика) и активной ответной части с разъёмом RJ45 (медь). Для измерения потенциально возможной скорости Ethernet по витой паре, тестер и его удалённую часть устанавливают с разных концов линии, чтоб они могли обменятся тестовым трафиком.
Базовая модель тестера NX-XG2-1G может быть самостоятельно модернизирована с помощью ключей лицензий (опция) до скоростей 5G и 10G. При покупке еще одного основного блока (опция), пользователь получит возможность квалифицировать оптические линии, измерять длину волокна и потери в нем. Прибор также получит функцию графического отображения оптических потерь в реальном времени "LiveLight.
Обладая достаточным объемом внутренней памяти для документирования даже крупных проектов, NetXpert XG2 генерирует готовые отчеты о приемке со всей необходимой информацией, которые можно передавать через стандартный USB-накопитель.
Комплектация Softing NX-XG2-1G:
- Основной блок NetXpert XG2 (медь/оптика) - 1 шт
- Активный удалённый блок (медь) - 1 шт
- Патч-корд RJ45 - 2 шт
- Блок питания - 2 шт
- Инструкция
- Жесткий кейс
Квалификация скорости канала Ethernet до 1G (медь):
- SNR - проверка отношения сигнал/шум (медь)
- BERT - измерение количества битовых ошибок (медь/оптика)
- Delay Skew - оценка неравномерности распространения сигнала (медь)

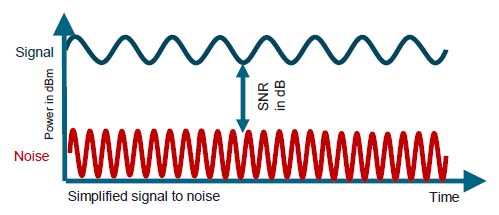

1. SNR (Отношение Сигнал/Шум)
Если мощность сигнала низкая, а мощность шума слишком высокая, получатель не выделит нужные данные среди шумов.

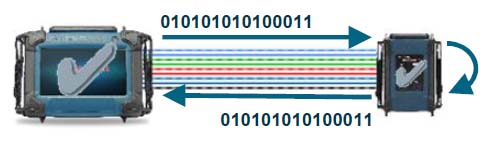

2. BERT (Тест на Битовые Ошибки)
Тестер отправляет реальный траффик на активную ответную часть и обратно для проверки количества ошибок передачи данных.

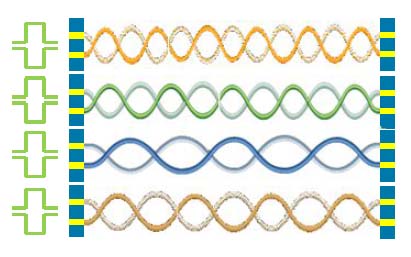

3. Delay Skew (Смещение задержки)
Когда разница во времени распространения сигнала между парами велика, пакеты данных не восстанавливаются.
Тестирование кабеля (NX-XG2-1G):
- Квалификация скорости Ethernet до 1 Гбит/с (медь)
- Измерение длины витой пары методами TDR и по ёмкости
- Измерение расстояния до обрыва кабеля и проводов
- Измерение расстояния до короткого замыкания
- Определение перепутанных проводов и расщеплённых пар
- Цветная и понятная схема распиновки коннектора RJ45
- Тональный генератор для отбора кабеля
- Функция поиска порта коммутатора
- Поддержка 24-х удаленных номерных идентификаторов
- Поддержка активного удаленного блока для квалификации
- Поддержка оптического видеомикроскопа
Тестирование активной сети (медь/оптика):
- Подключение: витая пара (RJ45), оптоволокно (SFP)*
- Отображение статуса подключения и скорости соединения
- Отображение структуры сети и подключенных устройств
- Тестирование PoE/PoE+/PoE++ (до 90W) с нагрузкой
- Сигнал для зажигания светодиода порта коммутатора
- Ping на URL, одиночный IP или список адресов
- Обнаружение виртуальных сетей VLAN
- Поддержка протоколов IPV4 и IPV6
- Поддержка протоколов LLDP/CDP
- Проверка работы DHCP и DNS
- Traceroute - маршрут данных
* SFP модули приобретаются отдельно
Тестирование питания PoE (Power over Ethernet):
- Пары с обнаруженным питанием PoE
- Полярность, тип и класс PoE
- Мощность и напряжение PoE
- Имитация нагрузки питаемого устройства
- IEEE 802.3af PoE (Тип 1, 15.4 Вт)
- IEEE 802.3at PoE+ (Тип 2, 30 Вт)
- IEEE 802.3bt PoE++ (Тип 3, 60 Вт)
- IEEE 802.3bt PoE++ (Тип 4, 90 Вт)
Отчеты:
- Отчеты квалификации скорости Ethernet по меди (длина, схема, BERT, SNR, Delay)
- Отчеты квалификации скорости Ethernet по оптике (длина, потери)*
- Отчеты о состоянии оптических коннекторов согласно IEC 61300-3-35
- Запись отчетов в память прибора
- Передача данных на ПК через стандартный USB
- Формат отчетов: PDF или CSV.
- Не требует специализированного ПО
* Требуется дополнительный основной блок
Возможности NetXpert XG2-1G: Модели тестера Sofing NetXpert XG2:
| NX-XG2-1G | NX-XG2-25-5G | NX-XG2-10G | NX-XG2-PLUS |
 |  |  |  |  |
| Основной блок (интерфейсы RJ45 / SFP) | 1 шт | 1 шт | 1 шт | 2 шт |
| Удалённый активный блок (интерфейс RJ45) | 1 шт | 1 шт | 1 шт | 1 шт |
| Квалификация скорости Ethernet до 1 Гбит/с | медь | медь | медь | медь/оптика |
| Квалификация скорости Ethernet до 2.5 - 5 Гбит/с | медь | медь | медь | |
| Квалификация скорости Ethernet до 10 Гбит/с | медь | медь/оптика | ||
| Измерение длины витой пары и ошибок монтажа | + | + | + | + |
| Измерение длины оптического кабеля | опция | опция | опция | + |
| Измерение оптических потерь в реальном времени | опция | опция | опция | + |
| Возможность подключения видеомикроскопа | + | + | + | + |
| Интерфейсы подключения к активной сети | RJ45 (витая пара), SFP (оптика) | |||
| Структура и активные устройства сети IPV4/IPV6 | + | + | + | + |
| Тестирование PoE (15/30/60/90 Вт) | + | + | + | + |
| Ping на один или список адресов IP | + | + | + | + |
| Обнаружение протокола CDP и LLDP | + | + | + | + |
| DHCP-Тест, Обнаружение VLAN | + | + | + | + |
| Traceroute - маршрут следование данных | + | + | + | + |
Основные технические характеристики Softing NetXpert XG2-1G - Тестер для квалификации скорости Ethernet до 1 Гбит/с: 1 x основной блок (медь/оптика), 1 x удалённый блок (медь):
| Параметр | Характеристика |
| Назначение | Квалификация скорости передачи Ethernet по витой паре (медь) до 1G Проверка распиновки RJ45, поиск повреждений кабеля (медь) Тестирование PoE, внедрение устройств питаемых по Ethernet Тест сети: конфигурация, DHCP, DNS, LLDP/CDP, VLAN, Ping (медь/оптика/Wi-Fi) Измерение длины линии (медь) Контроль чистоты торцов оптических коннкторов (требуется опция: микроскоп) Возможность увеличения скорости квалификации скорости до 5G и 10G (опция) Возможность расширения тестра до квалификатора оптических линий (опция) |
| Интерфейсы подключения | Основной блок: RJ45 CAT6A с возможностью замены порта, SFP (2 шт) Удалённый блок: RJ45 CAT6A |
| Cтандарты совместимости | Подтверждение возможности безошибочной передачи данных (тест BERT): IEEE 802.3ab (1 Gbit/s), IEEE 802.3bz (2.5 и 5 Gbit/s), IEEE 802.3an (10 Gbit/s) Питание по Ethernet (PoE): 802.3af/at/bt, тестирование поддержки PoE/+/++ Оценка торцов оптических коннекторов (требуется микроскоп): IEC 61300-3-35 Подключение к Wi-Fi сетям Wi-Fi 802.11a/b/g/n/ac, 2.4 и 5 ГГц |
| Параметры в отчете | Количество битовых ошибок BERT (медь и оптика) Неравномерность распространения сигнала Delay Skew (медь) Отношение сигнал/шум SNR Распиновка проводов Длина кабеля |
| Технология измерения длины | Рефлектометрия (TDR) и ёмкость |
| Квалификация скорости Ethernet | По медной витой паре: 100 Мбит/с, 1 Гбит/с |
| Тестирование кабеля и ID | Измерение длины витой пары: от 0 до 457 м ± (5% + 0.3 м) Обнаружение расщеплённых пар (Split): от 1 до 305 м Измерение расстояние до повреждения: от 0 до 200 м ± (5% + 0.3 м) Поддержка 8-ми идентификаторов распиновки RJ 45 и 24-х номерных ID RJ45 |
| Power over Ethernet (PoE) | IEEE 802.3af PoE (Тип 1, 15.4 Вт) IEEE 802.3at PoE+ (Тип 2, 30 Вт) IEEE 802.3bt PoE++ (Тип 3, 60 Вт) IEEE 802.3bt PoE++ (Тип 4, 90 Вт) |
| Тестирование Ethernet | RJ-45 медный интерфейс 100/1000 Мбит/с Оптический SFP+ 10 Гбит/с Оптический SFP 1 Гбит/с |
| Защита по напряжению | RJ-45: 60 VDC или 50 VAC |
| Защита интерфейсов | Плотная резиновая заглушка закрывающая все интерфейсы |
| Защита корпуса | Ударопрочный литой пластик с резиновым покрытием |
| Сохранение результатов | Внутренняя память 16 GB (сохранение более 10 000 тестов), порт USB |
| Формат отчетов | csv, pdf, xml |
| Тональный генератор | Частота тонального сигнала: 730 Гц и 1440 Гц |
| Языки | English, German, French, Spanish, Italian |
| Питание | Батарея Li-Ion, 7.2 В, 6200 mA/h. Время работы 5 часов (типично) Блок питания: вход 100 - 240 VAC, 50/60Hz, выход 12 VDC 2.5 A |
| Температура эксплуатации | от -10 до 60°C |
| Температура хранения | от -30 до 70°C |
| Влажность | от 10 до 90% без конденсации |
| Дисплей | 7" TFT LCD цветной емкостный сенсорный дисплей 1024 x 600 (WSVGA) |
| Габариты | Первый основной блок 245 x 177 x 73 мм Второй основной блок: 245 x 177 x 73 мм Удалённый активный блок 130 x 177 x 55 мм |
| Вес с батареей | Основной блок: 1.2 кг Удалённый блок: 0.6 кг |
