Блок защиты БЗЛ-ЕП4х2 предназначен для защиты от импульсных перенапряжений 8-ми портов локальной сети Ethernet 10 Base-T/100 Base-TX/1000 Base-T, в том числе, использующих технологию PoE стандартов IEEE 802.3af, IEEE 802.3at и IEEE 802.3bt. Устанавливается в пределах 2-3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1).
Защищаемое оборудование: сетевые видеокамеры, контроллеры систем сигнализации и автоматизации, компьютеры, коммутаторы и т.д.

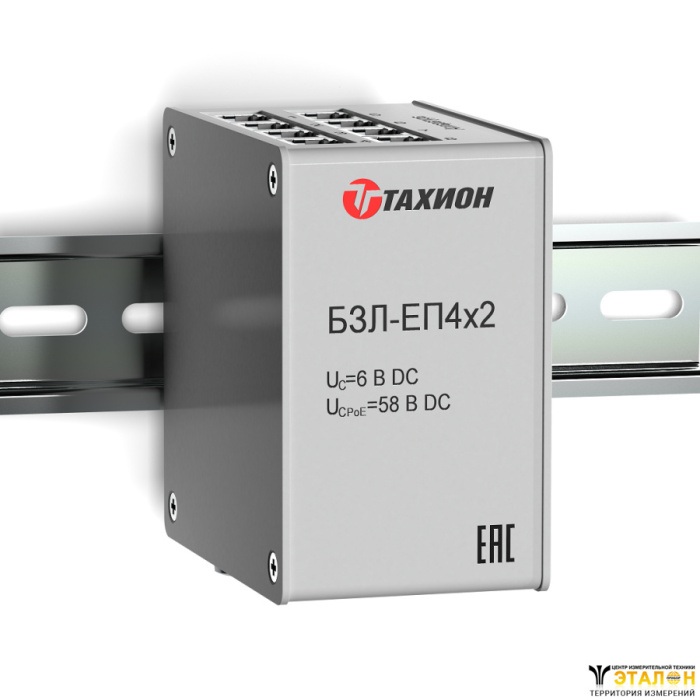

Степень защиты IP20 в соответствии с ГОСТ 14254. Конструктивно БЗЛ-ЕП4х2 выполнен в алюминиевом корпусе с креплением на 35мм DIN-рейку. Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
Технические характеристики | Линии данных | Линий питания |
Количество защищаемых портов | 8 | |

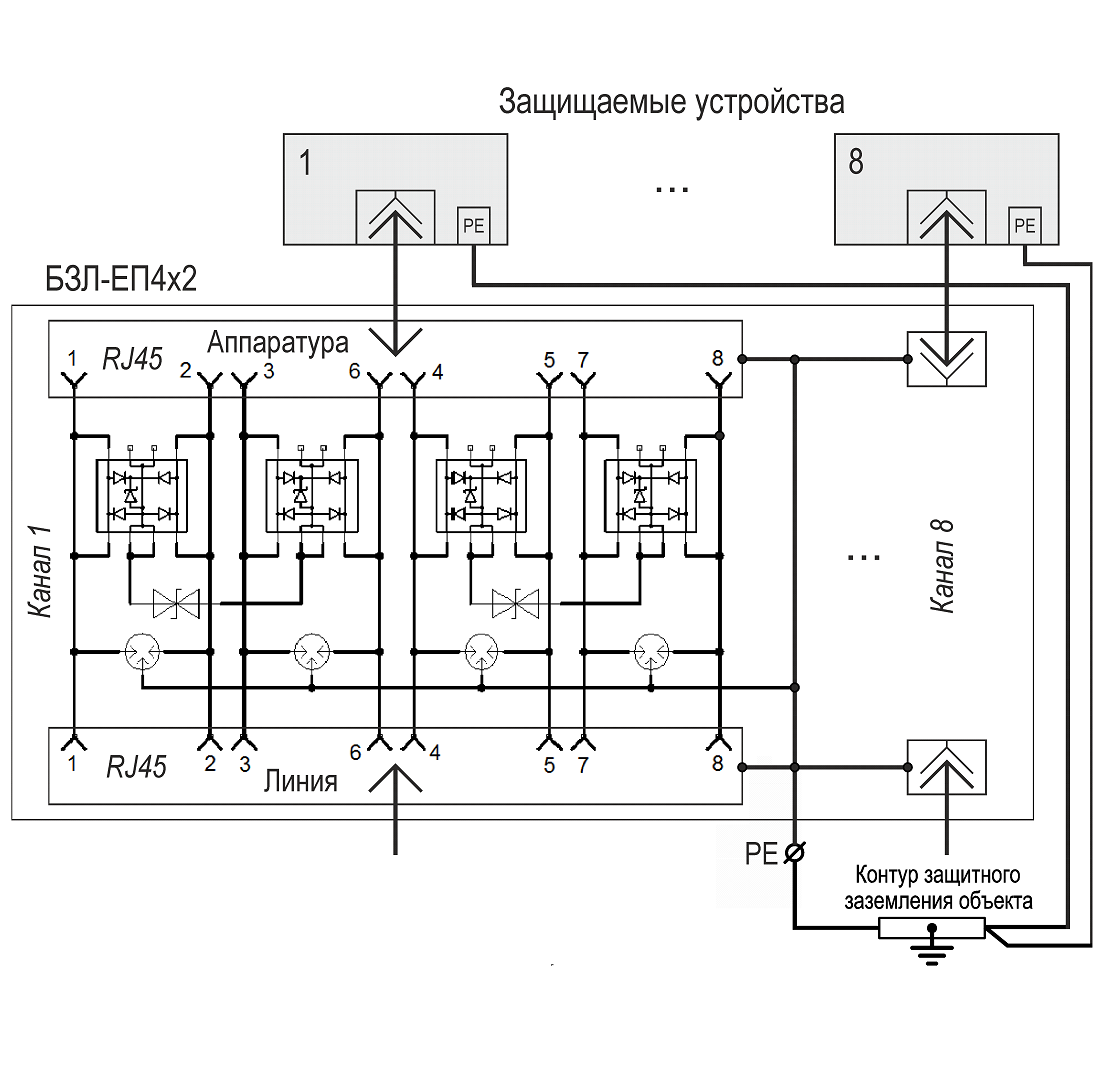

Защищаемые пары | (1-2),(3-6),(4-5) и (7-8) | (1,2-3,6) и (4,5-7,8) |
Макс. длительное рабочее напряжение Uc | 6 В DC | 58 В DC |
Номинальный рабочий ток In | 600 мА | 1200 мА |
Номинальный ток разряда (8/20 мкс) In линия-линия C1/ линия-земля C2 | 100 А / 2 кА | 100 А / 2 кА |
Уровень напряжения защиты Up при In Линия-линия / линия-земля, не более | 20 В/ 550 В | 120 В / 550 В |
Уровень напряжения защиты Up при 1кВ/мкс: Линия-линия / линия-земля, не более | 15 В / 550 В | 90 В / 550 В |
Время срабатывания Ta Линия-линия / линия-земля | <10нс /<100 нс | <10нс /<100 нс |
Вносимое затухание | <2 дБ (<250МГц) | – |
Диапазон рабочих температур | – 55С – +85С | |

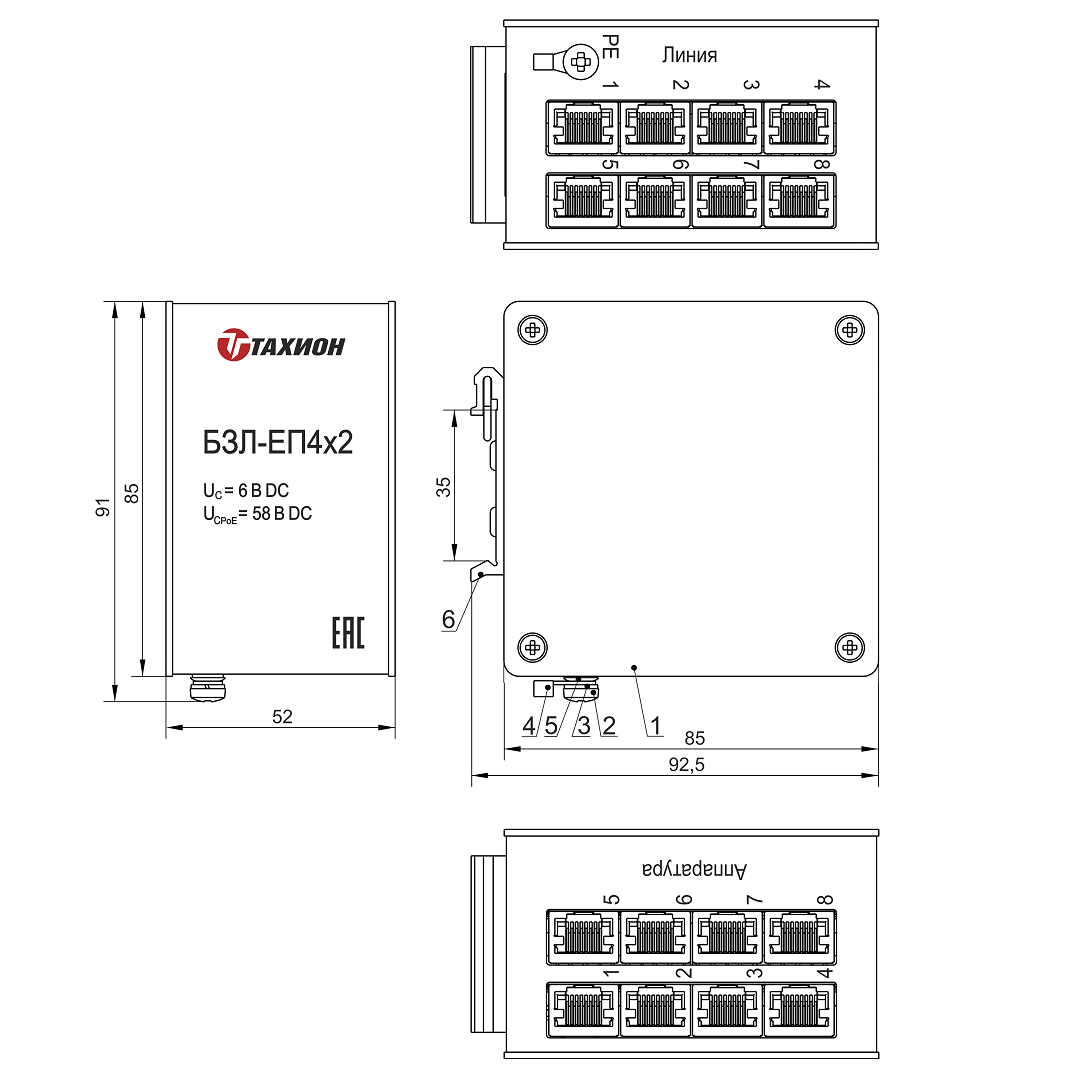

Габаритные размеры | 52х91х92,5 мм | |
Тип подключения (Вход-Выход) | RJ45- RJ45 | |
Вес в упаковке | 0,35 кг | |
Категория испытаний по МЭК 61643-21 | С1, С2 |
1. | Корпус с платой |
2. | Винт М4х12 |
3. | Гровер 4 |
4. | Кольцевой кабельный наконечник |
5. | Шайба контактная 4 |
6. | Переходник на DIN-рейку |
