Назначение и описание VIAVI MPOLx - оптический набор MPO тестеров MM/SM 850/1300/1310/1550нм: MPOLS-84, MPOLS-85, MPOLP-85:

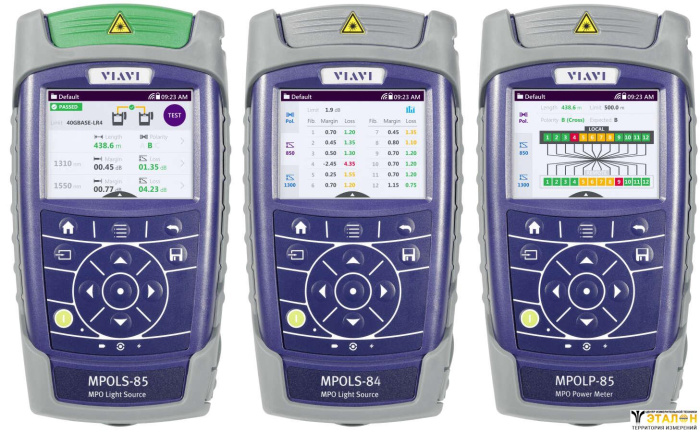

VIAVI MPOLx 2329/35 - это набор оптических тестеров MPO, первых в отрасли способных провести полную диагностику одномодового и многомодового волокна, оконцованного MPO коннекорами (лентовное волокно), на соответствие требованиям сертификации первого уровня Tier1(Basic). Набор VIAVI MPOLx 2329/35 значительно упрощает и ускоряет процесс тестирования и сертификации кабельных линий с MPO разъемами, т.к. объединяет в себе все необходимые для этого функции:
- измерение длины кабеля;
- измерение оптического затухания;
- определение полярности;
- оценка загрязненности MPO коннекторов.
Поскольку корпоративные сети и центры обработки данных вынуждены расширяться чтобы обеспечить растущие потребности в скорости передачи данных 40G и 100G, архитектура сети, строящаяся на MPO коннекторах расширяется до конечного оборудования, создавая трудности тестирования таких сетей. Тестеры MPOLx cобрали лучший опыт, накопленный VIAVI по тестированию MPO разъемов, объединили в себе удобство дизайна линейки SmartClass Fiber и поэтому их можно назвать идеальным решением для тестирования MPO в полевых условиях техническим персоналом любого уровня подготовки.
В набор включены источник и измеритель мощности, которые выполняют роль локального и удаленного устройства, обеспечивают при этом полную видимость и контроль выполнения всех тестов в автоматическом режиме.
Все приборы MPOLx могут быть снабжены внешним микроскопом P5000i, который позволит оценить состояние поверхности MPO коннектора обоих типов "папа" и "мама". Для удобства работы запуск всех тестов в том числе и проверки чистоты коннекторов может провести один инженер с любого конца кабеля. Оценка состояния коннектора происходит согласно международных стандартов, указанных в IEC-61300-3-35, TIA-568.3 и ISO-11801.
Видеообзор Smart Class Fiber MPOLx
Преимущества VIAVI Smart Class Fiber MPOLx
- Сертификация оптической линии первого уровня Tier1(Basic);
- Высокая точность измерения оптических оптерь в MPO соединениях;
- Быстрый, автоматический процесс тестирования;
- Проверка читоты MPO разъемов на обоих концах кабеля.
Особенности VIAVI Smart Class Fiber MPOLx
- Выполнение всех тестов первого уровня сертификации (длина, оптические потери, полярность);
- Результат тестирования 12 MPO волокон менее, чем за 6с;
- Автоматический анализ поверхности MPO разъема согласно IEC-61300-3-35;
- Настройка пользовательстких критериев тестирования или предустановка согласно отраслевым стандартам;
- Источник излучения с двумя длинами волн;
- Сенсорный цветной экран 3,5";
- Совместим с технологией Encircled Flux (радиальное распределение мощности).
Комплект поставки VIAVI Smart Class Fiber MPOLx
- JD-2329/01 Измеритель мощности Quad MPOLP-85, 1шт;
- JD-2329/11 Источник излучения SM MPOLS-85, 1шт;
- JD-2329/14 Источник излучения SM MPOLS-84, 1шт;
- JD-2305/90.01 Адаптер питания PS4, 3шт;
- JD-2305/90.02 Комплект аккумуляторов Li-Ion, 3шт;
- JD-K 807 USB кабель USB-A на Micro-USB, 2шт;
- JD-2305/98.88 Инструкция Quick Start, 1шт;
- JD-K3034 Оптический шнур MPO-12 OM3 / MTPF/UPC - MTPF/UPC MM, 2м, 3мм, aqua, 2шт;
- JD-K3035 Оптический шнур MPO-12 OM3 / MTPM/UPC - MTPM/UPC MM, 2м, 3мм, aqua, 1шт;
- JD-K3161 Оптический шнур MPO-12 / MTPF/APC Elite - MTPF/APC Elite SM, 2м, 3мм, желтый, 2шт;
- JD-K3163 Оптический шнур MPO-12 / MTPM/APC Elite - MTPM/APC Elite SM, 2м, 3мм, желтый, 1шт;
- JD-S3126 MPT адаптер, черный, фланцевого типа, с одной заглушкой от пыли, 2шт;
- JD-2128/03 Мягкий кейс SC-2 для приборов SCF, 1шт;
- JD-2128/04 Мягкий кейс SC-3 для приборов SCF 4шт и микроскоп P5000i, 1шт;
- JD-2128/01 Чехол "Свободные руки" UC-4, 3шт;
- JD-FBP-P5000I USB видеомикроскоп P5000i с чехлом, ПО, универсальный наконечник 2.5мм (U25M) для пачкордов, 2шт;
- JD-FBPT-MTP-L Наконечник FBPT-MTP-L удлиненный для MTP коннектора патчпанели, 2шт;
- JD-FBPT-MTPA-L Наконечник FBPT-MTP-L удлиненный для MTP/APC коннектора патчпанели, 2шт;
- Чистящее устройство IBC для MPT/MPO, 1шт.
Основные технические характеристики VIAVI MPOLx - оптический набор MPO тестеров MM/SM 850/1300/1310/1550нм: MPOLS-84, MPOLS-85, MPOLP-85:
Технические харакеристики Smart Class Fiber VIAVI MPOLx
| Источник излучения | ||
| Параметр | Многомодовый источник | Одномодовый источник |
| Оптический интерфейс | Разводка интерфейса MPO-12. 50/125 мкм / PC многомодовый. Адаптер MTP со шторкой | Разводка интерфейса MPO-12. 9/125 мкм / APC одномодовый. Адаптер MTP со шторкой |
| Тип источника и длины волн | Светодиодный источник 850 нм ±20 нм 1300 нм ±20 нм | Лазерный диод Фабри-Перо 1310 нм ±20 нм 1550 нм ±20 нм |
| Спектральная ширина (FWHM) | <170 нм | <5 нм |
| Условие запуска | Encircled Flux в соответствии с TIA-526-14 и IEC 61280-4-12 | |
| Выходная мощность | От -18 до -25 дБм | От +2 до -5 дБм |
| Стабильность1 (15 минут / 8 часов) | ± 0,05 / 0,25 дБ | |
| Режимы источника сигнала | CW (постоянная волна), tone (тональный), auto-λ, multi-λ | |
| Тональный генератор | 270 Гц, 1 кГц, 2 кГц | |
1. Одноканальный режим, от +5 до + 45°C с ΔT = ±0,3 K после 20-минутного прогрева.
2. На выходе EF-TRC. Возможны отклонения между измерительным оборудованием EF, но соответствие EF можно ожидать с вероятностью 95%. Действительно для IEC 61280-4-1 на 850 нм.
| Измеритель мощности | |
| Оптический интерфейс | Разводка интерфейса MPO-12 Совместимость с 50/125 мкм / PC многомодовым MPO-12 9/125 мкм / APC одномодовым MPO-12 Адаптер MTP со шторкой |
| Тип детектора | InGaAs |
| Диапазон длин волн | От 850 до 1550 нм |
| Настройки длины волны | 850 нм, 1300 нм, 1310 нм, 1550 нм |
| Калиброванные длины волн | Мультимодовые: 850 нм, 1300 нм Одномодовые: 1310 нм, 1550 нм |
| Диапазон измерения мощности | От -50 до +3 дБм |
| Максимально допустимый уровень входного сигнала | +3 дБм |
| Общая погрешность измерения1 | Многомод: ±0,7 дБ ±1 нВт Одномод: ±0,6 дБ ±1 нВт |
| Линейность | ±0,15 дБ |
| Единицы измерения | дБ, дБм |
| Разрешение дисплея | 0,01 дБ |
| Функции измерителя мощности | Абсолютное измерение, относительное измерение, годен/негоден |
| Время разогрева | 20 минут |
1. В стандартных условиях на калиброванных длинах волн от -5 до + 45°C.
| Сертификация первого уровня Teir-1 (источник и измеритель работают в паре) | ||
| Параметр | Многомод | Одномод |
| Скорость тестирования для 12 каналов1 | Не более 6 секунд | |
| Стандарты лимитов для состояния годен/негоден | TIA 568.3, ISO 11801 и ISO/IEC 14763-3, проверка линий | |
| Типы волокон | 50/125 мкм | 9/125 мкм |
| Номинальные длины волн тестирования | 850/1300 нм | 1310/1550 нм |
| Максимальное измерение длины | 1 км | 10 км |
| Погрешность измерения длины | ±1,5 м ±1% длины | |
| Погрешность измерения потерь2,3 | ±0,15 дБ | |
1. Исключая время синхронизации и соединения.
2. Исключая погрешность оптического соединителя.
3. После 20 минут прогрева, при постоянной температуре, без подзарядки. Для измерения многомодовых потерь с волокнами 50/125 мкм (NA = 0,20). Для измерения одномодовых потерь с волокнами 9/125 мкм (NA = 0,10).
| Общие данные | ||
| Дисплей | Высококонтрастный 3,5-дюймовый цветной жидкокристаллический дисплей с сенсорным экраном | |
| Память данных | До 10 000 результатов тестирования потерь (>1000, включая осмотр) | |
| Считывание данных | Через клиентский интерфейс USB и беспроводным способом через USB-адаптер WiFi/Bluetooth (опция) | |
| Электрические интерфейсы | Два порта USB, один порт micro USB, Ethernet | |
| Источник питания | 12 В, 2А со сменной вилкой для ЕС, Великобритании, США и Австралии | |
| Аккумуляторная батарея | Литиево-ионная батарея 3,7 В, 20 Вт (в качестве опции восемь NiMH аккумуляторов / батареек | |
| Срок службы аккумуляторной батареи (литиево-ионная батарея) | > 12 часов | |
| Рекомендуемый интервал калибровки | 3 года | |
| Габариты (В x Ш x Г) | 208 x 112 x 64 мм | |
| Масса | 750 г | |
| Диапазон рабочих температур | От -5°C до +45°C | |
| Диапазон температур хранения | От -25°C до +55°C | |
1. Одноканальный режим, от +5 до + 45°C с ΔT = ±0,3 K после 20-минутного прогрева.
2. На выходе EF-TRC. Возможны отклонения между измерительным оборудованием EF, но соответствие EF можно ожидать с вероятностью 95%. Действительно для IEC 61280-4-1 на 850 нм.
Основные функции VIAVI MPOLx - оптический набор MPO тестеров MM/SM 850/1300/1310/1550нм: MPOLS-84, MPOLS-85, MPOLP-85:
Основные функции VIAVI Smart Class Fiber MPOLx
- Тестирование и сертификация ленточного волокна согласно стандартам TIA 568 / ISO 11801;
- Измерение длины ленточного волокна;
- Измерение оптических потерь;
- Проверка полярности;
- Инспектирование торцов MPO разъемов.
