VIAVI OSA-500R - модуль анализатора спектра in-band OSNR для DWDM и ROADM сетей, PC полировка
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Назначение и описание VIAVI OSA-500R - модуль анализатора спектра in-band OSNR для DWDM и ROADM сетей, PC полировка:

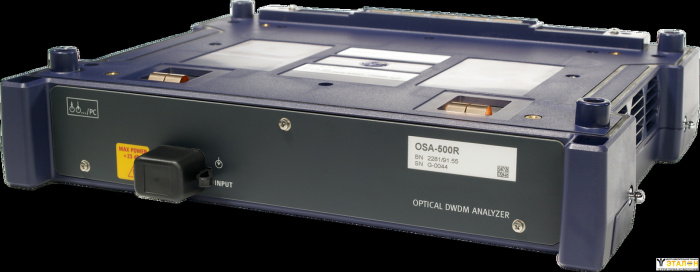

VIAVI OSA-500R – это высокопроизводительный анализатор оптического спектра, применяемый в процессе установки и обслуживании CWDM и DWDM сетей. Выполнен он в виде сменного модуля для платформы T-BERD MTS-8000 V2. Модуль крепится непосредственно к платформе и не требует дополнительного держателя.
Анализатор спектра VIAVI OSA-500R – это передовое решение для тестирования полного диапазона оптического спектра CWDM и DWDM систем. Модуль является лидирующим в отрасли по оптическому разрешению полосы пропускания в 0,038нм. Это позволяет тестировать производительность DWDM систем с очень плотным разносом каналов 25ГГц. Помимо этого OSA-500R используются для измерения истинного значения отношения “Сигнал/Шум” in-band OSNR в сетях с перекрытием спектров ROADM и 40/100G, а также для обслуживания CWDM систем в сетях CATV, сетях доступа или мобильного транспорта.
Особенности VIAVI OSA-500R
- Полный оптический спектр 1250-1650нм для CWDM и DWDM сетей;
- Измерение истинного значения внутриполосного шума in-band OSNR в сетях ROADM и 40G;
- Сверхвысокое оптическое разрешение полосы пропускания: 0,038нм;
- Лучшая в отрасли точность определения длины волны: 0,01нм;
- Анализ сигнала 40/100G;
- Форматы модуляции следующего поколения;
- Функция выделения единичного канала и перестраиваемые фильтры;
- Опция тестирования PMD на базе метода фиксированного анализатора.
Анализатор оптического спектра VIAVI OSA-500R включает в себя внутренний калибратор длины волны, который гарантирует непревзойденную точность длины волны 0,01нм без внешней калибровки.
Все модули OSA-500
Основные технические характеристики VIAVI OSA-500R - модуль анализатора спектра in-band OSNR для DWDM и ROADM сетей, PC полировка:
Технические характеристики OSA-500R
| Спектральные измерения | |||||||||||||
| Диапазон длин волн | 1250 – 1650 нм | ||||||||||||
| Разрешаюшая способность по полосе пропускания (FWHM)2 | 0,038 нм | ||||||||||||
| Абсолютная точность длины волны2 | ± 0,01 нм | ||||||||||||
| Референтная длина волны | Внутренняя, физическая константа | ||||||||||||
| Период рекалибровки длины волны | Внутренняя рекалибровка (не требует заводской рекалибровки) | ||||||||||||
| Дискретность цифровой индикации | 0,001 нм | ||||||||||||
| Количество точек измерений | 120 000 | ||||||||||||
| Измерение мощности | |||||||||||||
| Динамический диапазон3 | - 70 до + 23 дБм | ||||||||||||
| Абсолютная точность2,4 | ±0,5 дБ | ||||||||||||
| Общая безопастная мощность5 | +23 дБм | ||||||||||||
| Дискретность цифровой индикации | 0,01 дБ | ||||||||||||
| Линейность6 | ±0,1 дБ | ||||||||||||
| Равномерность (flatness)7 | ±0,25 дБ | ||||||||||||
| WDM измерения | |||||||||||||
| Глубина спектрального разрешения (optical rejection ratio)2 | |||||||||||||
| при ±0,2 нм (разнос каналов 50 ГГц) | 40 dBc | ||||||||||||
| при ±0,4 нм (разнос каналов 100 ГГц) | 47 dBc | ||||||||||||
| Разнос каналов | 25 до > 200 ГГц, CWDM | ||||||||||||
| Количество оптических каналов | 256 | ||||||||||||
| Сигналы данных | до 1 TBps | ||||||||||||
| Форматы модуляции | NRZ/RZ-OOK, DB, PSBT, CSRZ, DPSK, BPSK, QPSK, PM QPSK | ||||||||||||
| Время сканирования (включая WDM анализ) | |||||||||||||
| весь диапазон | < 5c | ||||||||||||
| C-диапазон | 1c | ||||||||||||
| Режимы измерения | |||||||||||||
| Анализ | WDM, Drift, DFB, LED, FPL, EDFA in-band OSNR | ||||||||||||
| Формат вывода на дисплей | Графический, WDM таблица | ||||||||||||
| Измерения внутриполосного отношения сигнал/шум In-band OSNR | |||||||||||||
| Динамический диапазон I-OSNR | > 30 дБ | ||||||||||||
| Допустимое отклонение PMD8 | до 20 ps | ||||||||||||
| Точность измерений9 | +0,5 дБ | ||||||||||||
| Сигналы данных10 | до 100 Gbps | ||||||||||||
| Оптические интерфейсы | |||||||||||||
| Оптический порт | Универсальный SM-PC | ||||||||||||
| Коннекторы | FC, SC, ST, LC, DIN | ||||||||||||
| ORL12 | > 35 дБ | ||||||||||||
| Общие параметры | |||||||||||||
| Вес модуля | 2,2 кг | ||||||||||||
| Габариты модуля | 50 х 250 х 305 мм | ||||||||||||
| Температура эксплуатации | 0 до +45°С | ||||||||||||
| Температура хранения | -20 до +60°С | ||||||||||||
| Относительная влажность | 0 до 95% без конденсата | ||||||||||||
- При температуре 23°С ±2°С
- Типично для 1520 до 1565 нм при температуре от 18 до 28°С
- Максимальная мощность на канал + 15 дБм
- При -10 дБм, включая PDL
- +20 дБм для OSA-500R
- Мощность сигнала от -40 до +10 дБм
- Типично для 1520 до 1620 нм при 23°С
- Для скорости передачи данных до 100 Gbps
- ±0,5 дБ для OSNR <25 дБ, мощность сигнала> -25 дБм, PMD < 25 ps; ±1 дБ для скорости передачи данных >40 Gbps c частотным разнесением каналов >= 100 GHz
- Кроме скремблированных полиризованных мультиплексированных сигналов (pol-mux) и сигналов с быстрой поляризацией
- Для OSA-500RS 20нм скан и 40 каналов
- На 1550нм
Основные функции VIAVI OSA-500R - модуль анализатора спектра in-band OSNR для DWDM и ROADM сетей, PC полировка:
Основные функции VIAVI OSA-500R
Передовые оптические характеристики
Модуль VIAVI OSA-500R сочетает в себе лучшие характеристики: широкий динамический диапазон,
высокое разрешение и точное измерение длины волны. Модуль оснащен внутренним источником опорной длины волны, который позволяет осуществлять калибровку даже в ходе измерений. Внутренний калибратор основан на физически постоянном эталоне. Он гарантирует непревзойденную точность длины волны в течении всего срока службы модуля без необходимости внешней калибровки, что экономит эксплуатационные расходы.
Автотест
С модулем VIAVI OSA-500R удобно работать как начинающим, так и опытным инженерам. Режим “Автотест” гарантирует простоту измерений DWDM тестов: автоматически определяет WDM каналы, выбирает соответствующий диапазон длин волн, проводит масштабирование и квалификацию системы в соответствии с заранее определенными параметрами.
Гибкость измерений
Для проверки эффективности работы системы DWDM доступны:
- изменение параметров оптической системы: длина волны, мощность и OSNR
- углубленный анализ с учетом статистической оценки
- серия измерений в течение определенного периода времени
- автосохранение результатов
Итоговые отчеты предоставляются в 4 срезах отклонения измеренных параметров: средние, минимальные, максимальные и стандартные значения.

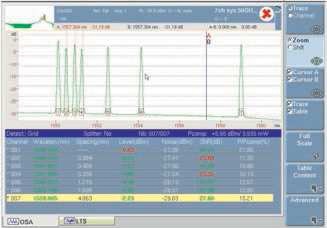

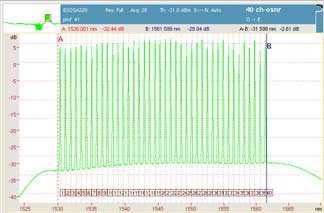

Тест “Прошел/Не прошел”
Оценка результатов по критерию “Прошел/Не прошел” основана на предконфигурированных сигналах тревоги. Графический и табличный форматы вывода информации помогают при работе с несколькими каналами DWDM системы, когда на одном экране отображаются полный набор результатов по всем каналам с индикацией “Прошел/Не прошел”.

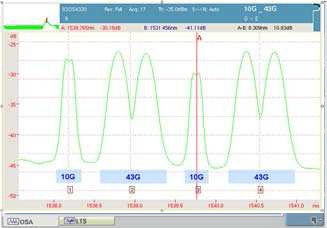

Измерение высокоскоростных сигналов и сигналов с новыми форматами модуляции
Сигналы со скоростью передачи данных 10 Гбит/с и выше имеют большую оптическую пропускную способность, чем разрешающая способность полосы пропускания анализатора спектра OSA. С новыми форматами модуляции такими как дуобинарная (duobinary - DB), дифференциальная фазовая модуляция (DPSK), квадратурная фазовая модуляция (QPSK) спектральная форма сигнала меняется от одного до нескольких пиков. Обычные анализаторы спектра неправильно определяют центральную длину волны и общую мощность сигнала таких систем передач.
VIAVI OSA-500R готов к таким ситуациям, поскольку он имеут новый анализатор сигнала, который может точно определять общую мощность канала и центральную длину волны модулированных сигналов.

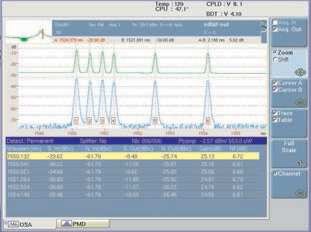

Внутриполосное измерение сигнал/шум In-band OSNR

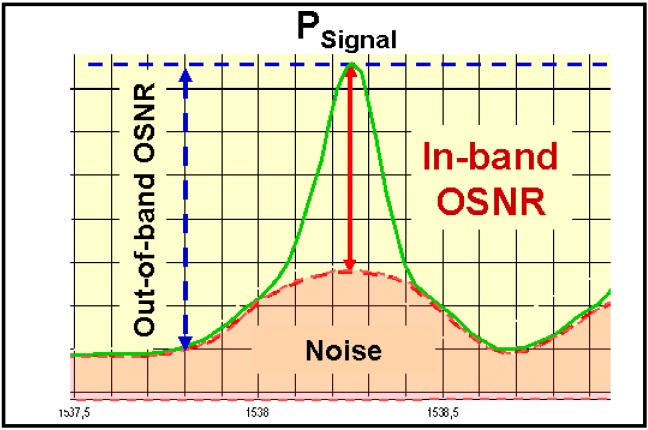

В ROADM сетях уровень шума между оптическими каналами подавляется оптическими фильтрами в ROADM. В передающий системах со скоростью 40/100 Гбит/с и плотным разносом каналов 50 ГГц полоса пропускания модулированного сигнала больше, чем полоса пропускания канала. Это приводит к перекрыванию спектров каналов. Из-за этого обычное измерение OSNR, основанное на интерполяции IEC, становится ненадежным.

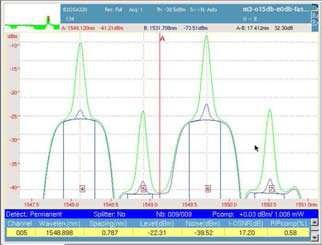

Анализатор спектра OSA-500R выполняет внутриполосное измерение сигнал/шум in-band OSNR. Новый метод, основанный на оптическом разделении поляризации OPS (optical polarization splitting) подавляет передающий сигнал и получает доступ к уровню шуму внутри оптического канала тем самым измеряя истинное значение внутриполосного отношения “сигнал/шум” in-band OSNR.
Таким образом модуль OSA-500R– это решение для любых тестовых сценариев, независимо от типа ROADM фильтров, скорости передачи данных или форматов модуляции.
Встроенные тестовыевозможности
В модуле OSA-500R встроены приложения для тестирования оптических усилителей (EDFA) и лазерных источников (DFB), которые облегчают проверку сетевых компонентов.

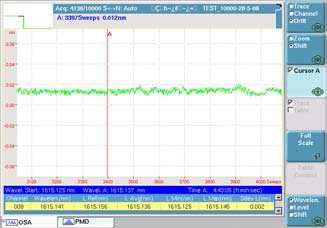

Измерение дрейфа (Drift)
Для мониторинга производительности необходимо измерения основных параметров в течении времени. Встроенное приложение тестирования дрейфа предоставляет информацию о мощности, длине волны и отношении “сигнал/шум” OSNR в определяемых клиентом временных рамках в графическом и цифровом вариантах. Измерения дрейфа играет важную роль в CWDM сети с неохлаждаемым лазером, который имеет характерную длину волны 0,1 нм / ° C.
Тестирование PMD
Совместно с тестированием PMD (поляризационно модовой дисперсии), модуль OSA-500R может измерять дифференциальную групповую задержку DGD (differential group delay), которая характеризует PMD оптических волокон и систем. Измерение основано на методе использования фиксированного анализатора (TIA/EIA FOTP-113), широкополосного источника и переменного поляризатора.
