Назначение и описание VIAVI SmartOTDR 100B E126B-PC - оптический рефлектометр 1310/1550 нм, 40/40 дБ, LS:

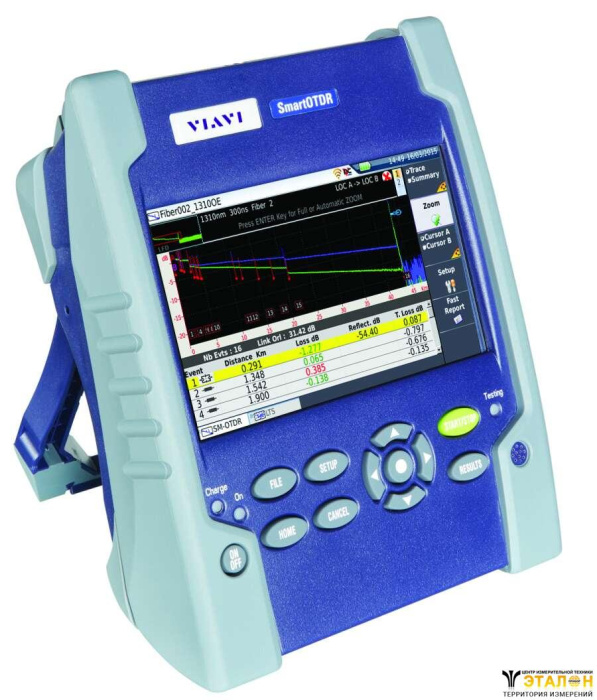

VIAVI SmartOTDR E126B – это бюджетный оптический рефлектометр от американского производителя VIAVI Solutions, одного из крупнейших в мире производителей приборов для диагностики оптических линий. Компактность, большой сенсорный экран, русскоязычное меню, удаленное управление, функция SLM - позволяющая видеть схематическое отображение событий вместо сложных рефлектограм, всё это делает SmartOTDR удобным решением для городских ВОЛС.
Прибор выполняет все основные тесты оптического волокна:
- оптический рефлектометр;
- источник непрерывного излучения;
- измеритель мощности (опция);
- определитель обрывов (опция);
- оптический микроскоп (опция).
VIAVI SmartOTDR E126B работает на длинах волн 1310/1550 нм и в динамическом диапазоне 40/40 дБ соответственно, что позволяет протестировать оптический кабель длиной до 160 км. Результатом тестирования выступает рефлектограмма, на которой отображаются коннекторы, сварки, сплиттеры, макроизгибы, конец волокна или обрыв, а также затухание на каждом событии и расстояние до него. Для удобства чтения неподготовленного персонала рефлектограмму можно представить в виде схемы SLM (опция), где каждое событие отображается в виде блока.
Особенности VIAVI SmartOTDR E126B
- Встроенный источник излучения через OTDR порт;
- Опции измерителя мощности, определителя обрывов, оптического микроскопа;
- Опция SLM;
- Обновление ПО в полевых условиях;
- Автоматизированный тест с результатами “годен/не годен”;
- Оптимизация для тестирования PON через разветвитель 1х128;
- Удаленное управление;
- Поддержка 3G/4G по USB, Bluetooth/WiFi (опции);
- Антибликовый сенсорный экран 5-дюймов для работы на улице;
- Работа от батареи в течение целого дня.

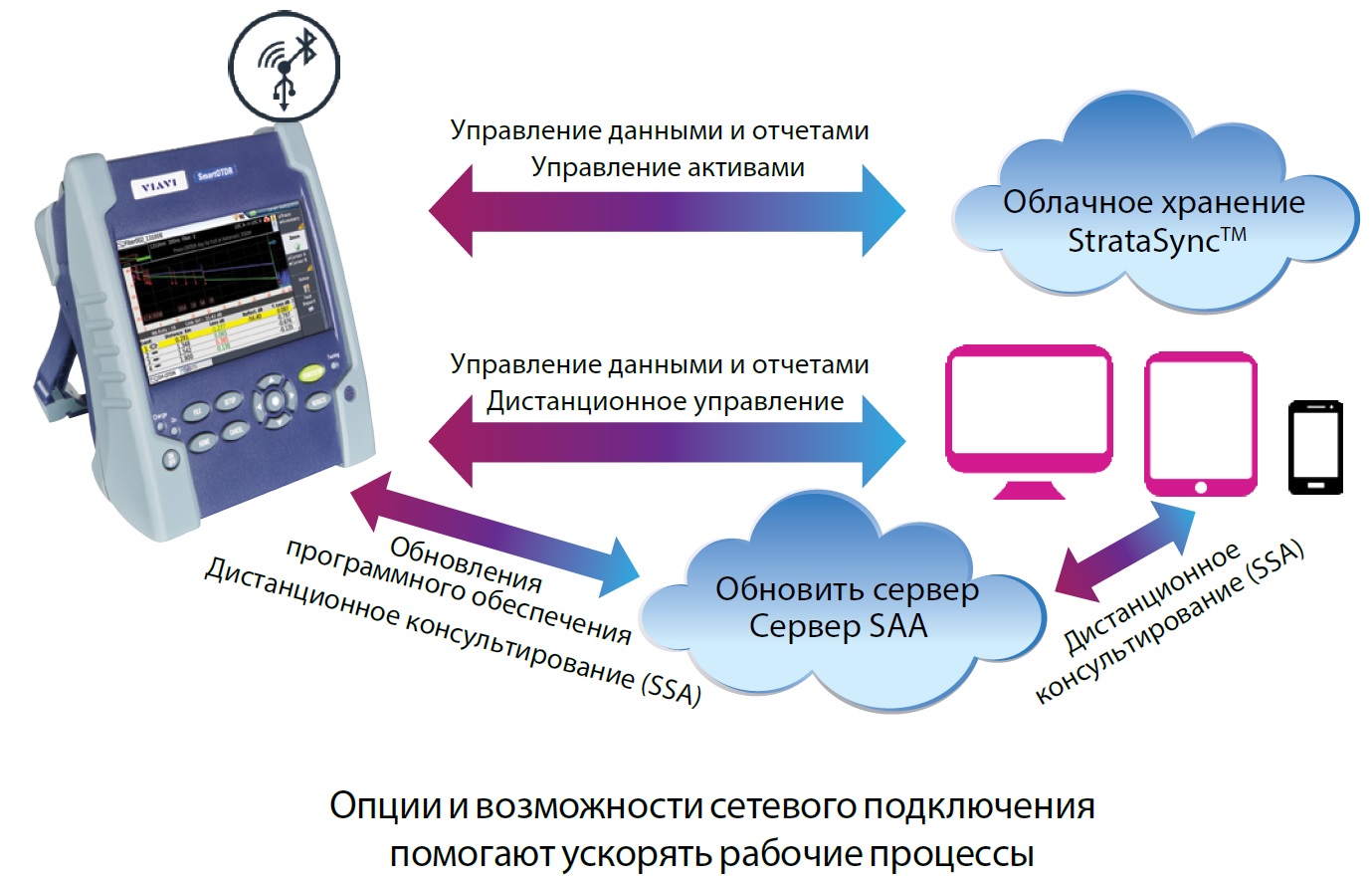

Расширенные возможности подключения к сети (опция SAA)
Несколько вариантов подключения (смартфоны 3G/4G по USB и дополнительно по Bluetooth/WiFi) обеспечивают возможность дистанционного контроля и передачи данных/заданий и обмена данными с планшетами, смартфонами и компьютерами. SmartOTDR позволяет оперативно решать проблемы в режиме реального времени, а опция SmartAccess Anywhere (SAA) открывает подключение к облачному сервису, помогая техническому специалисту получать дистанционный доступ к инструменту и управлять им. Решение SmartOTDR совместимо с большим количеством облачных серверов (поставщики услуг WebDAV), что позволяет мгновенно обмениваться отчетами об измерениях с помощью функции создания отчетов в формате .pdf — FastReport. Для опции SAA прибор должен иметь оптический адаптер SC.
В комплект поставки SmartOTDR входит годовая пробная подписка на облачный сервис StrataSync™ для управления активами, настройками и данными о тестировании, а также для обновления и актуализации программного обеспечения.
Комплект поставки VIAVI SmartOTDR E126B
- Оптический рефлектометр;
- Инструкция по эксплуатации;
- AC/DC адаптер/зарядное устройство;
- Стилус;
- USB кабель;
- Чехол "Свободные руки".
ВНИМАНИЕ! К рефлектометру необходимо заказать оптический адаптер и аккумулятор, которые не входят в базовый комплект поставки! Смотрите раздел "Опции и аксессуары".
Основные технические характеристики VIAVI SmartOTDR 100B E126B-PC - оптический рефлектометр 1310/1550 нм, 40/40 дБ, LS:
Технические характеристики VIAVI SmartOTDR E126B-PC
OTDR измерения | ||
| Центральная длина волны *1 | 1310/1550 нм ±20 нм | |
| Динамический диапазон RMS *2 | 40/40 дБ | |
| Ширина импульса | 3 нс до 20 мкс | |
| Мертвая зона по событиям *3 | 0,9 м | |
| Мертвая зона по затуханию *4 | 2,5 м | |
| Мертвая зона по затуханию после сплиттера | 45 м после потерь на сплиттере в 15 дБ | |
| Оптический коннектор | PC | |
| Класс лазерной безопасности (21 CFR) | Класс 1 | |
| Количество точек данных | До 256 000 точек данных | |
| Диапазон отображения | От 0,1 км до 260 км | |
| Разрешение выборки | 4 см | |
| Точность определения расстояния | (±1 м) ± (разрешение выборки) ±(1,10–5 x расстояние), исключая отклонения группового показателя | |
| Разрешение определения затухания | 0,001 дБ | |
| Линейность определения затухания | ±0,04 дБ/дБ | |
Источник излучения через OTDR порт | ||
| Уровень выходной мощности *5 | –3,5 дБм | |
| Стабильность (8 ч) *6 | ±0,05 дБ | |
Измеритель мощности через OTDR порт (опция) | ||
| Режим работы | 270, 330, 1 к, 2 к Гц и TWINTest | |
| Диапазон уровней мощности | От 0 до –55 дБм | |
| Калиброванные длины волн | 1310, 1490, 1550, 1625 и 1650 нм | |
| Точность измерения *7 | ±0,5 дБ | |
Встроенный визуальный локатор повреждений (опция) | ||
| Длина волны | 650 нм | |
| Режим излучения | Постоянный, 1 Гц | |
| Класс лазера | Класс 2 по стандартам EN60825-1 и FDA21 CFR Часть 1040.10 | |
Оптический USB микроскоп P5000i (опция) | ||
| Увеличение | 200/400 | |
| Поле обзора (х200) | По-горизонтали: 740 мкм По-вертикали: 550 мкм | |
| Поле обзора (х200) | По-горизонтали: 370 мкм По-вертикали: 275 мкм | |
| Живое изображение | 640 х 480 fps | |
| Порт | USB 2.0 | |
| Длина шнура | 183 см | |
| Сенсор видео-камеры | 2560х1920 1/2,5-in CMOS | |
| Минимальный размер загрязнения | < 1 мкм | |
Общие параметры | ||
| Дисплей | 5-дюймовый емкостный цветной сенсорный дисплей (12,5 см) | |
| Разрешение дисплея | 800 x 480 W VGA | |
| Интерфейсы | 2 порта USB 2.0, 1 порт мини-USB 2.0, встроенные Bluetooth и WiFi (опционально, также доступны во внешнем исполнении) | |
| Память | 10 000 рефлектограмм | |
| Аккумулятор | Литий-полимерный аккумулятор, до 20 часов работы *8 | |
| Питание | От сети 220в через AC/DC адаптер (вх. напряжение 100-250 В переменного тока, 50-60 Гц); 2,5 A макс, выходное напряжение 12 В постоянного тока, 25 Вт | |
| Электрическая безопасность | Совместимо с EN60950 | |
| Размер (ВxШxГ) | 175 x 138 x 57 мм | |
| Вес (с аккумулятором) | 0,9 кг | |
| Температура эксплуатации и хранения | от –20 до +50 °C / от –20 до +60 °C | |
| Влажность (без образования конденсата) | 95% | |
1. Температура лазера 25 °C и измерения при 10 мкс.
2. Однонаправленные различия между экстраполированным уровнем обратного рассеяния в начале волокна и среднеквадратичным значением уровня шума (соотношение сигнал/шум = 1), после 3 минут стандартного использования с максимальной длительностью импульса.
3. Измерение при ±1,5 дБ ниже пикового значения ненасыщенного отражающего события с самой малой длительностью импульса.
4. Измерение при ±0,5 дБ от линейной регрессии с использованием отражения FC/UPC-типа и самой малой длительности импульса.
5. ±1 дБ.
6. После стабилизации источника света время разогрева – 20 минут.
7. При настроенной длине волны и –30 дБм.
8. По Telcordia GR-196-CORE.
