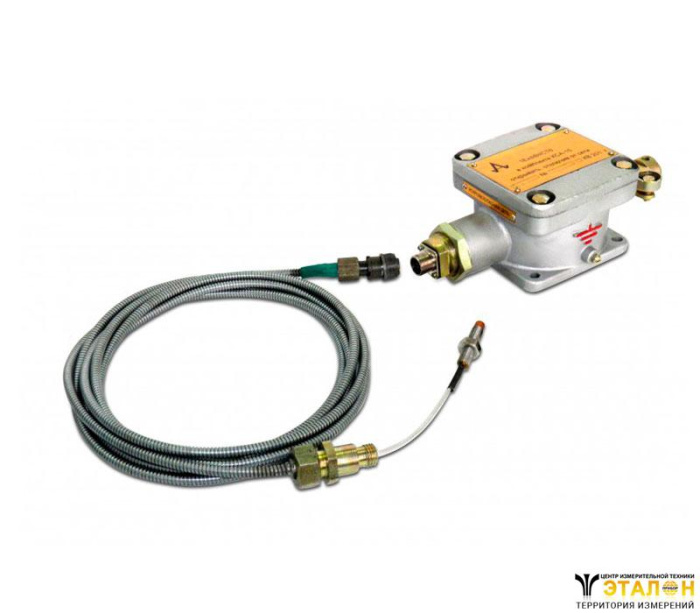

Преобразователь перемещений ВВТ-133 для КСА-15

Цена:
по запросу
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

Преобразователь перемещений электромагнитный ВВТ - 133 для аппаратуры КСА-15 предназначен для бесконтактного преобразования мгновенного значения величины зазора между торцом катушки и металлической поверхностью в электрический сигнал.

Преобразователь питается от специального блока питания для КСА-15.

Конструктивные особенности

Преобразователь ВВТ-133 является одноканальным средством измерения для контроля осевых сдвигов или относительных виброперемещений вала нагнетателя газоперекачивающего агрегата относительно корпуса подшипника.

Материал вала нагнетателя – сталь марок: 20Х13, 20Х12, 20ХЗМВФ, 38ХНЗМФА, 34ХНЗМА, 40ХН, 40ХНМА, 40Х2МА.

Преобразователи маркированы "1ЕxdibIICT6 в комплекте КСА-15" и могут устанавливаться во взрывоопасных зонах помещений.

Они соответствуют требованиям ГОСТ 12.2.007.0, ГОСТ 22782.0, обеспечивают взрывобезопасный уровень взрывозащиты с видами:

  • «искробезопасная электрическая цепь» по ГОСТ 22782.5
  • «взрывонепроницаемая оболочка» по ГОСТ 22782.6.

В комплекте данного устройства находятся:

  • датчик (катушка индуктивности);
  • генератор преобразователя.

Функции

  • измерительное преобразование высокочастотного сигнала в величину напряжения, пропорционального мгновенному значению зазора;
  • аналоговый выход по напряжению для подключения вторичной измерительной аппаратуры;
  • режим работы – непрерывный, круглосуточный.
Технические характеристики

Размах относительного виброперемещения, мкм

от 10 до 250

Осевой сдвиг, мм

от –1,0 до +1,0

от –0,6 до +0,6

Начальный зазор между торцом катушки и объектом, мм

1,35±0,15

Номинальное значение коэффициента преобразования, В/м

4

Отклонение действительного значения коэффициента преобразования от номинального (не более), %

±6

Рабочий диапазон частот, Гц

от 10 до 2000

Неравномерность АЧХ преобразователя в рабочем диапазоне (не более), %

10

Основная погрешность измерения (не более), %

3

Дополнительная погрешность (на каждые 10 °С), %

±1,5

Питание

DC +24V

Габаритные размеры (длина ширина высота), мм:


  • датчик

от 50 до 175xМ10х1

  • генератор в корпусе

300x168x94

Длина кабеля, м

4

Масса с кабелем, кг

8,8

Условия эксплуатации

Наименование

Температура, °С

Относительная влажность, %

Датчик (катушка индуктивности преобразователя)

от – 50 до +175

98 (при температуре +35°С)

Генератор преобразователя

от – 30 до +70

80 (при температуре +35°С)

Подбор необходимого размера катушки индуктивности

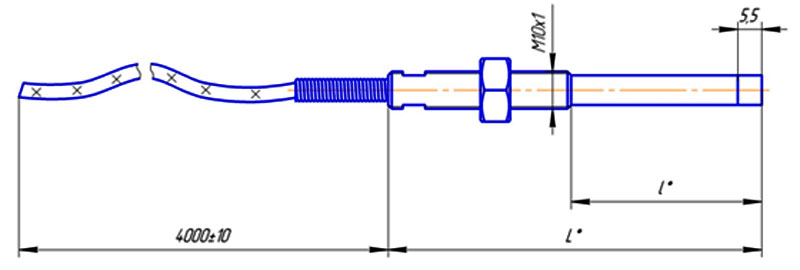

Схема - габаритные размеры катушки индуктивности

Габаритная схема катушки для вибропреобразователя ВВТ-133

Исполнения катушки

Обозначение

L, мм*I, мм*
Иа 5.777.019

50

6
-01

60

15
-02

70

25
-03

85

40
-04

100

55
-05

120

75
-06

140

75
-07

175

75

* Возможно изготовление катушек с другими значениями L и l по согласованию с заказчиком.
