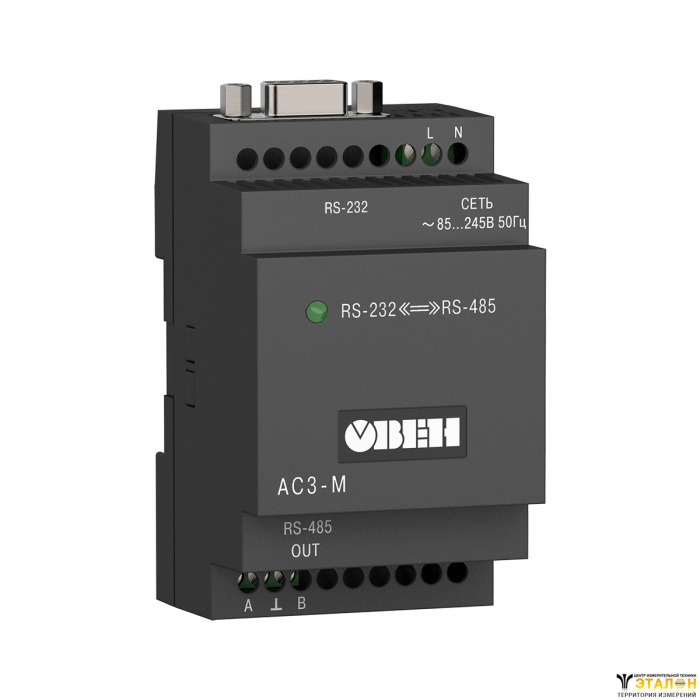

Предназначен для взаимного преобразования сигналов интерфейсов RS-232 и RS-485. Позволяет подключать к промышленной информационной сети RS-485 устройство с интерфейсом RS-232 (персональный компьютер, считыватель штрих-кодов, электронные весы и т. д.)
- Взаимное преобразование сигналов интерфейсов RS-485 и RS-232
- Автоматическое определение направления передачи данных
- Гальваническая изоляция входов между собой и от питающей сети
- Напряжение питания =24 В или ~230 В
- Встроенные согласующие резисторы
Основные технические характеристики
Питание
Номинальное напряжение питания | |
– переменное (для АС3-М-220) | 85...245 В, 47…60 Гц |
– постоянное (для АС3-М-024) | 10...30 В |
Потребляемая мощность | не более 0,5 ВА |
Допустимое напряжение гальванической изоляции входов | не менее 1500 В |
Интерфейс RS-232
| Разъем | DB9-F |
Диапазон напряжения входного сигнала | ±5…15 В |
Диапазон напряжения выходного сигнала | ±9…11 В |
Длина линии связи с внешним устройством | не более 3 м |
Скорость обмена данными | до 115200 бит/с |
Используемые линии передачи данных | TxD, RxD, GND |
Интерфейс RS-485
| Разъем | Клеммы |
Диапазон напряжения входного сигнала | 0,2…5 В |
Диапазон напряжения выходного сигнала | 1,5…5 В |
Длина линии связи с внешним устройством | не более 1200 м |
Количество приборов в сети: | |
– без использования усилителя сигнала | не более 32 |
– с использованием усилителя сигнала | не более 247 |
Используемые линии передачи данных | А (D+), В (D–) |
Корпус
Габаритные размеры | 54×95×57 мм |
Степень защиты | IP20 |
Крепление | на DIN-рейку |
Условия эксплуатации
Температура окружающего воздуха | –20...+75 °С |
Атмосферное давление | 84...106,7 кПа |
Относительная влажность воздуха (при +25 °С и ниже) | не более 80 % |
Схемы подключения
При построении сети с использованием интерфейса связи RS-485 к линии, выполненной витой парой, может быть подключено до 32 приборов, что ограничивается нагрузочной способностью АС3-М.
При использовании усилителя сигнала к преобразователю АС3-М можно подключить более 32 приборов (до 247).
АС3-М имеет встроенные согласующие резисторы сопротивлением 100 и 120 Ом.
Комплект поставки
- Прибор
- Паспорт и Гарантийный талон
- Руководство по эксплуатации
- Кабель интерфейса RS-232
