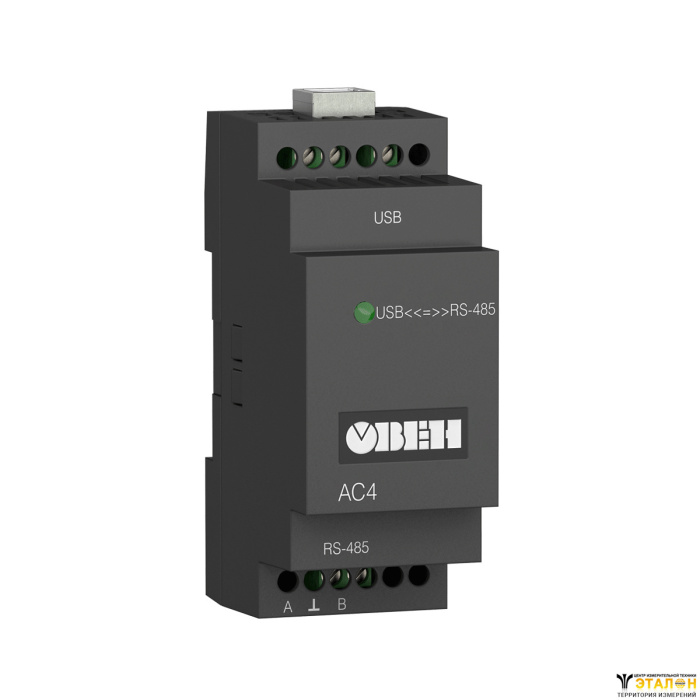

С января 2017 года преобразователь АС4 выпускается с обновленным набором микросхем от SiliconLabs.
Это обеспечивает простую автоматическую установку драйверов COM-порта на операционные системы Windows 7/8/8.1/10 и расширяет перечень поддерживаемых операционных систем.
Предназначен для взаимного преобразования сигналов интерфейсов USB и RS-485. Позволяет подключать к промышленной информационной сети RS-485 персональный компьютер, имеющий USB-порт.
Наименование | Значение |
Питание | |
Входное напряжение питания DC, В | 4,75…5,25 |
Класс защиты по ГОСТ 12.2.007.0-75 | III |
Потребляемая мощность, Вт | 0,5 |
Электрическая прочность изоляции, В | 1500 |
Интерфейс USB | |
Стандарт | USB 2.0 |
Разъем | Тип B |
Передаваемые сигналы | D+, D- |
Максимальная длина линии связи, м | 3 |
Интерфейс RS-485 | |
Стандарт | EIA/TIA-485 |
Разъем | Клеммы |
Передаваемые сигналы | A(Data+), B(Data-) |
Максимальная скорость передачи данных, бит/с | 115200 |
Максимальная длина линии связи, м | 1200 |
Максимальное количество приборов, шт | 32* |
Корпус | |
Габаритные размеры, мм | 36×93×57 |
Степень защиты | IP20 |
Крепление | На DIN-рейку |
Масса, г | 65 |
* 247 с использованием повторителей интерфейса RS-485, например, АС5
Наименование | Значение |
Температура окружающего воздуха, °С | -20…+75 |
Температура транспортировки и хранения, °С | -25…+55 |
Относительная влажность воздуха (при температуре +25 °С и ниже), % | Не более 80 (без конденсации влаги) |
Высота над уровнем моря, м | 1000 |
Cхема подключения АС4
При построении сети с использованием интерфейса связи RS-485 к линии, выполненной витой парой, может быть подключено до 32 приборов, а при использовании усилителя сигнала – до 247 приборов.
Подключение АС4 к ПК производится с помощью стандартного USB-кабеля. Перед подключением АС4 к ПК необходимо установить драйвер с поставляемого в комплекте компакт-диска.
