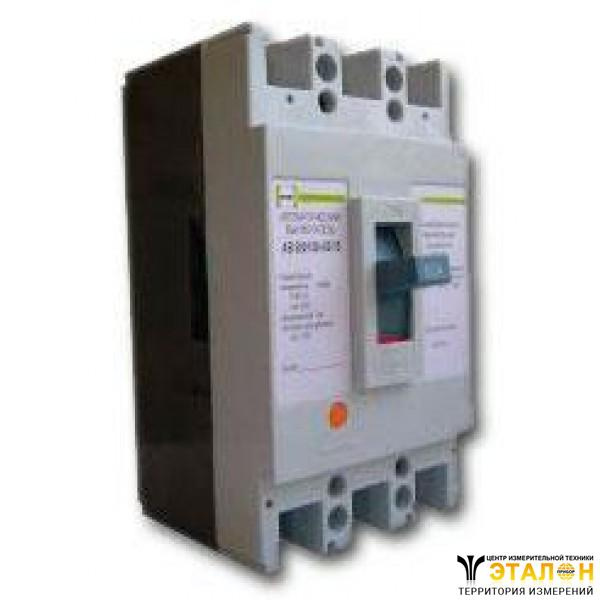

Автоматический выключатель серии АВ3000
Также это изделие может называться: АВ-3000, АВ 3000, АВз000, АВ з000, АВ-з000, av3000, av-3000, av 3000, ab3000, ab-3000, ab 3000.
АВ3000 выключатель автоматический предназначендля защиты электрических цепей от длительных перегрузок и токов короткого замыкания.
Автоматические выключатели АВ3000 являются коммутирующими устройствами трехполюсного исполнения, семи типоразмеров, в конструкцию которых входят две системы защиты: электромагнитная (от токов короткого замыкания) и тепловая (от токов перегрузки).
Технические характеристики АВ3000:
Тип выключателя | Номи-нальный ток | Величина потоку | Предельная отключающая способность выключателя | Отключающая способность выключателя | ||
при 400 В | при 600 В | при 400 В | при 600 В | |||
АВ3001-3Н | 10 А; 16 А; 20 А; 25 А; 32 А; 40 А; 50 А; 63 А | 63 А | 15 кА | - | 7,5 кА | - |
АВ3002-3Н | 10 А; 20 А; 25 А; 32 А; 40 А; 50 А; 63 А; 80 А; 100 А | 100 А | 25 кА | 3 кА | 13 кА | 1,5 кА |
АВ3002-3Б | 65 кА | 10 кА | 32,5 кА | 5 кА | ||
АВ3003-3Н | 100 А 125 А 160 А 180 А 200 А | 200 А | 25 кА | 3 кА | 13 кА | 1,5 кА |
АВ3003-3Б | 65 кА | 10 кА | 32,5 кА | 5 кА | ||
АВ3004-3Н | 250 А 315 А 350 А 400 А | 400 А | 35 кА | 10 кА | 17,5 кА | 5 кА |
АВ3004-3Б | 100 кА | 20 кА | 50 кА | 10 кА | ||
АВ3005-3Н | 400 А 500 А 630 А | 630 А | 35 кА | 12 кА | 17,5 кА | 6 кА |
АВ3005-3Б | 100 кА | 20 кА | 50 кА | 10 кА | ||
АВ3006-3Н | 630 А 700 А 800 А | 800 А | 60 кА | - | 30 кА | - |
АВ3006-3Б | 70 кА | - | 35 кА | - | ||
АВ3007-3Н | 1000 А 1250 А | 1250 А | 65 кА | - | 32,5 кА | - |
Число полюсов АВ3000 - 3.
Номинальное рабочее напряжение:
- АВ3001-3Н - 380 В; 400 В;
- другие - 380 В; 400 В; 600 В.
Номинальное напряжение по изоляции:
- АВ3001-3Н - 500 В;
- АВ3002-3Н, АВ3002-3Б, АВ3003-3Н, АВ3003-3Б, АВ3004-3Н, АВ3004-3Б, АВ3005-3Н, АВ3005-3Б - 800 В;
- АВ3006-3Н, АВ3006-3Б, АВ3007-3Н - 500 В;
Управление АВ3000:
- в ручном режиме;
- в автоматическом режиме при помощи ручных дистанционных приводов или блоков дистанционного управления (БДУ).
Тип выключателя | Габаритные размеры | Масса |
АВ3001-3Н | 76×135×90 мм | 1,2 кг |
АВ3002-3Н | 90×155×86 мм | 1,4 кг |
АВ3002-3Б | 90×155×102 мм | 1,7 кг |
АВ3003-3Н | 105×165×110 мм | 2,3 кг |
АВ3003-3Б | 105×165×127 мм | 2,3 кг |
АВ3004-3Н | 140×257×155 мм | 6,6 кг |
АВ3004-3Б | 150×257×150 мм | 6,6 кг |
АВ3005-3Н | 182×270×160 мм | 10 кг |
АВ3005-3Б | 210×280×148 мм | 10 кг |
АВ3006-3Н | 14 кг | |
АВ3006-3Б | 14 кг | |
АВ3007-3Н | 210×406×294 мм | 18 кг |
Выключатели выпускаются как с токоограничениям (ограничивающие ожидаемый ток короткого замыкания) так и без токоограничения.
Выключатель АВ3000 имеет возможность подключения через наконечники и обеспечивают безупречный контакт с помощью винтов.
