Блок БВД-08 предназначен для выдачи дискретных сигналов при позиционном и ПИД законах регулирования, системах аварийного включения/отключения исполнительных механизмов и других технологических процессах.

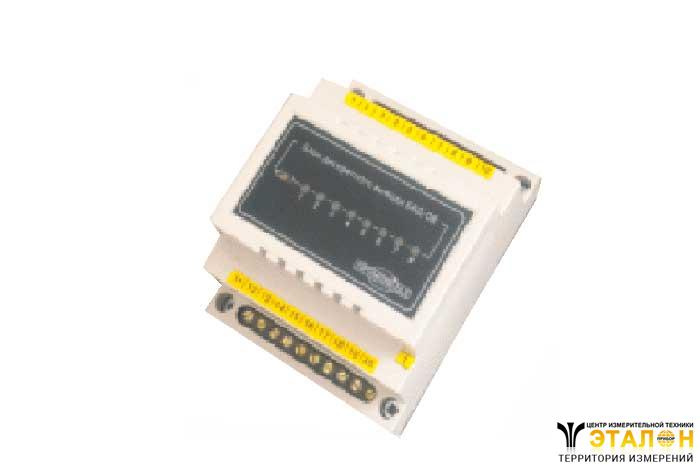

Элементы электрической схемы блока БВД-08 расположены на печатной плате и заключены в корпус из изоляционного материала. На передней стороне корпуса расположен светодиод, индицирующий нормальную работу блока в сети( RS485 ) (мигание) а, также, 8 светодиодов, отображающих работу каждого из 8-ми выходов блока. По краям корпуса расположены клеммники для подключения исполнительных устройств, электропитания и линии интерфейсной связи.
Принцип работы блока БВД-08 основан на приеме и обработке цифровой информации, приходящей с контроллера К1 и преобразовании ее в управляющие дискретные сигналы.
Параметры | Значение |
Количество каналов измерения | 8 |
Ток коммутации выходов:
| 1 А 100 мА |
Интерфейс связи с контроллером | RS485 |
Протокол связи | ModBus (модифицированный) |
Скорость передачи данных | 115,2 Кбит/с |
Гальваническая развязка | трехуровневая |
Напряжение питания | 12 В |
Потребляемая мощность | 2 Вт |
Степень защиты корпуса | ІР 40 по ГОСТ14254 |
Масса | 0,1 кг |
Габаритные размеры | 87х68х65 мм |
Крепление корпуса | DIN- рейка |
Оптимальными условиями для использования блока БВД-08 являются:
