Блок токовой защиты БТЗ-2 (БТЗ-3)

Цена:
по запросу
Общая стоимость 0 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Бесплатная доставка от 50000₽
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
  • Сервис
Описание

Блок токовой защиты БТЗ предназначен для защиты отходящего присоединения взрывозащищенных электрических аппаратов при коротких замыканиях, перегрузках и других аварийных режимах.

Доступные модели блока:

  • БТЗ-2;
  • БТЗ-3 (отличается от БТЗ-2 автоматическим определением уставок максимальной токовой защиты и защиты от перегрузки).

Структура условного обозначения блока БТЗ-Х-У5:

  • Б - блок;
  • Т - токовой;
  • З - защиты;
  • Х - исполнение:
    • 1 - максимальная токовая защита и перегрузка;
    • 2 - дополнительные функции, хранение и передача информации с ручным заданием уставок защит;
    • 3 - дополнительные функции, хранение и передача информации с автоматическим определением уставок защит;
    • Р - для ремонтных целей взамен блока ПМЗ;
  • У - климатическое исполнение по ГОСТ 15150–69;
  • 5 - категория размещения по ГОСТ 15150–69.

Комплект поставки

  • блок БТЗ;
  • CD диск с ПО;
  • датчик тока SIRIO – 2 шт.;
  • паспорт;
  • руководство по эксплуатации.
Технические характеристики
Напряжение питания, В9–36 DC или 18–24 АС
Время срабатывания на отключение, не более, сек0,04
Номинальный ток исполнительных реле, А12 (для 125 В)
5 (для 250 В)
Напряжение контактов исполнительных реле, не более, В125–250

Условия эксплуатации

  • температура окружающего воздуха от 0 до + 35 °С;
  • верхнее значение относительной влажности воздуха 100% при температуре окружающей среды + 35 °С;
  • положение в пространстве — любое.

Устройство и принцип действия

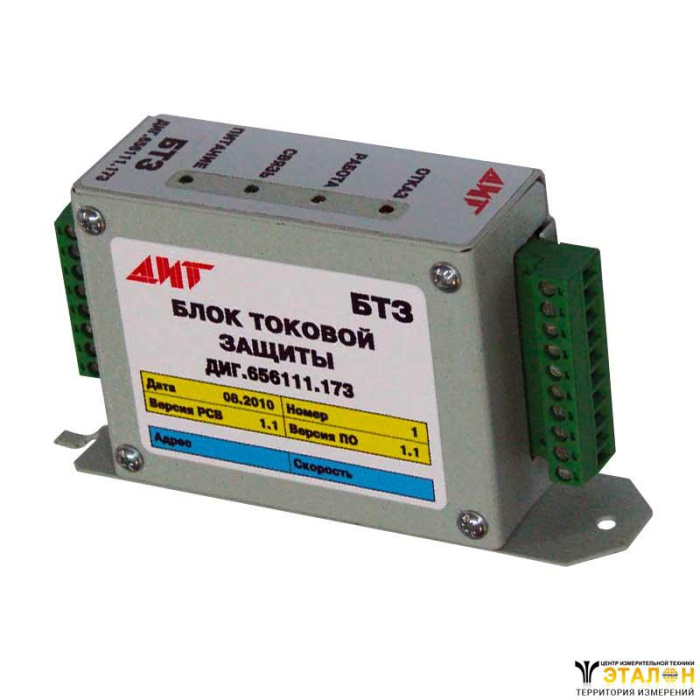

Блок состоит из корпуса, печатной платы с элементами, разъемов и выпускается в двух конструктивных исполнениях — в металлическом корпусе и пластиковом корпусе с креплением на DIN рейку.

Блок БТЗ обеспечивает:

  • максимальную токовую защиту;
  • защиту от перегрузки;
  • защиту от недопустимой асимметрии (обрыва) фаз;
  • защиту от перегрузки с использованием тепловой модели двигателя;
  • защиту от короткого замыкания линии с учетом кабеля.

При достижении одной из перечисленных аварийных ситуаций срабатывает механическое реле и оптоизолированый контакт.

Уставки основных параметров работы БТЗ:

  • максимальной токовой защиты;
  • номинального тока двигателя;
  • процента допустимой асимметрии фаз;
  • максимального допустимого времени пуска задаются по интерфейсу RS-485, протокол Modbus RTU.

Уставки максимальной токовой защиты и защиты от перегрузки задаются с помощью декадных переключателей в соответствии с таблицей.

Коэффициенты измерения тока задаются с помощью перемычек на адаптере датчика тока АДТ в зависимости от номинального тока отходящего присоединения и типа используемого датчика тока в соответствии с таблицей.

Блоки БТЗ обеспечивают возможность хранения, индикации и передачи следующих данных:

  • ток нагрузки;
  • напряжение сети;
  • сопротивление изоляции;
  • включение контактора;
  • срабатывание максимальной токовой защиты;
  • срабатывание защиты от перегрузки;
  • срабатывание защиты от опрокидывания;
  • срабатывание защиты от недопустимой асимметрии (обрыва) фаз;
  • срабатывание температурной защиты;
  • снижение сопротивления изоляции отходящего присоединения ниже допустимого уровня;
  • увеличение сопротивления заземляющей цепи выше допустимого уровня;
  • обрыв цепи катушки контактора;
  • обрыв цепей датчиков тока;
  • величина уставки максимальной токовой защиты;
  • количество коммутаций контактора;
  • количество срабатываний максимальной токовой защиты;
  • количество срабатываний защиты от перегрузки.
