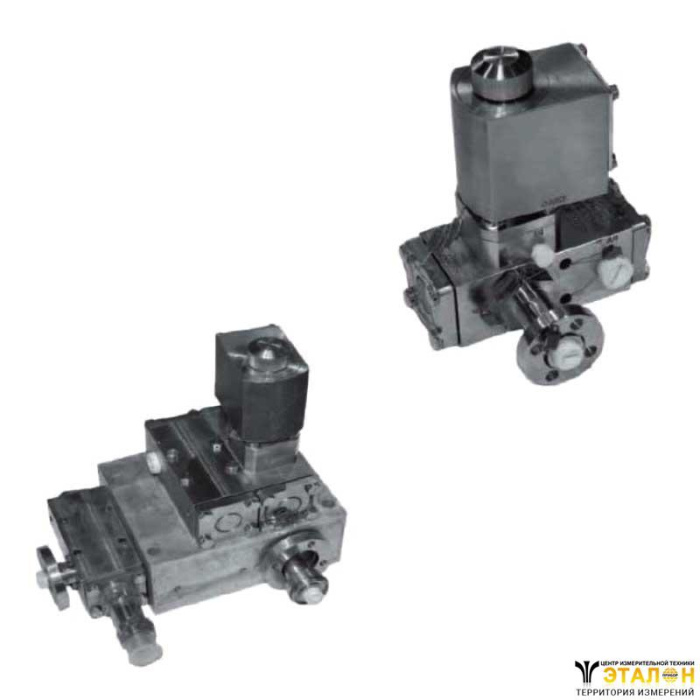

Блок управления УФ 965xx ТУ У 7З.1.14288275-076-2002 пневмоприводной арматурой используется в системах обеспечения АЭС и предназначен для управления различными пневмоприводами, включая быстродействующую отсечную арматуру.
Наименование характеристики | Величина |
Техническое условия | ТУ У 7З.1.14288275-076-2002 |
Место установки | вне оболочки, обслуживаемые помещения |
Тип привода | однопозиционный электромагнит 60ВА УФ098.264М.00.00 |
Температура рабочей среды, °С | от – 10 до +60 |
Расчетное давление, МПа | 5,5 |
Рабочее давление, МПа | 4,5 ±0,5 |
Номинальный диаметр | DN8 |
Допускаемая негерметичность относительно внешней среды, м3/мкПа/с, не выше | 1,33 |
Допускаемая негерметичность относительно внешней среды, л/мкм рт.ст/с, не более | 0,01 |
Пропуск среды в затворе, см3/час, не более: обратного клапана в положении подачи воздуха в пневмопривод в положении сброса воздуха из пневмопривода в дренаж | 6,0 10,0 120,0 |
Вес, кг, не более | 4,5 |

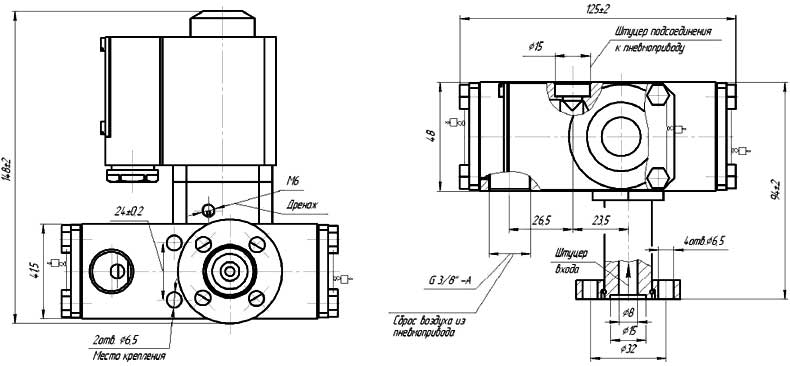

Габаритная схема блока управления УФ 96557М-008.00.00
Блок управления УФ 96559-008.00.00 монтируется на трубопроводе в любом доступном положении посредством фланцевого соединения. Для сброса в дренаж изделие снабжено закрепленной изогнутой трубой.
