БП120Б-Д9-24С
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы

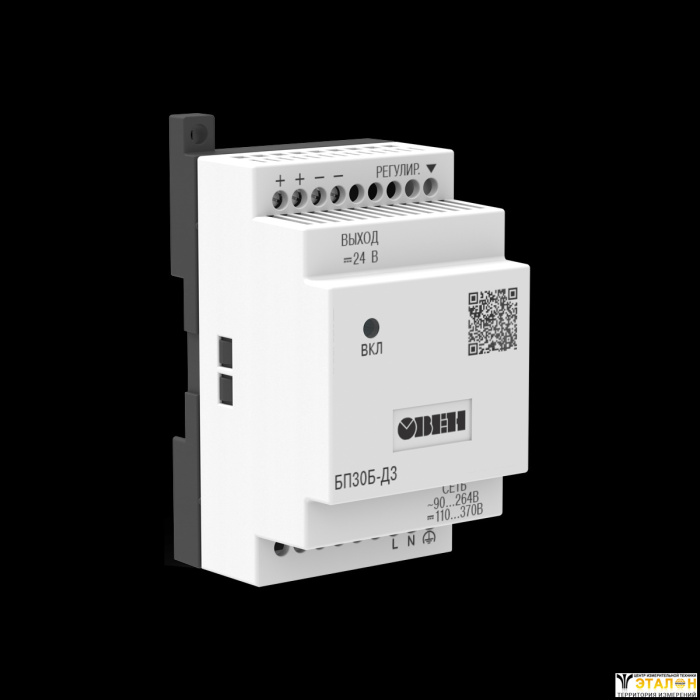

Блоки питания ОВЕН БП30-С, БП60-С, БП120-C предназначены для питания стабилизированным напряжением 24 В постоянного тока приборов автоматики и других радиоэлектронных устройств.
Преимущества блоков питания для тяжелых условий эксплуатации ОВЕН БП30-С, БП60-С, БП120-C:
- Сохраняют стабильное выходное напряжение и 100 % выходной мощности в широком диапазоне температур: от -40 до +70 °С.
- Выдерживают перегрузку по току до 140 %.
- Имеют низкий уровень пульсаций выходного напряжения (< 0,5 % Uвых).
- Обеспечивают высокий КПД (более 85 %).
- Защищают от КЗ в цепях 24 В постоянного тока.
- Не требует дополнительного охлаждения.
Конструктивно эта линейка блоков питания ОВЕН отличается исполнением основания. Оно отлито из силуминового сплава и обеспечивает максимально эффективное отведение тепла при работе в условиях высоких температур. При этом сохраняется удобное крепление корпуса на DIN-рейку. Все компоненты схемотехники блоков питания БПх-С протестированы на устойчивую работу в условиях низких (до -40 ºС) и высоких (до +70 ºС) температур.
- Преобразование переменного (постоянного) напряжения в постоянное стабилизированное напряжение.
- Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения.
- Успешный запуск нагрузки с большими входными емкостями (панели оператора, модемы и т.д.).
- Защита от перенапряжения и импульсных помех на входе.
- Защита от перегрузки, короткого замыкания и перегрева.
- Регулировка выходного напряжения с помощью внутреннего подстроечного резистора в диапазоне ±8 % от номинального выходного напряжения с сохранением мощности.
- Индикация о наличии напряжения на выходе.

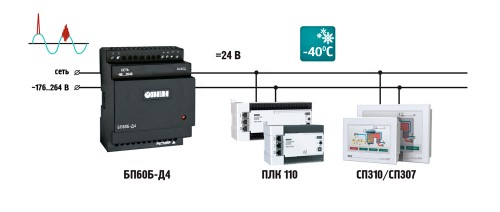

Система контроля и регулирования температуры
Основные технические характеристики
Параметр | Значение |
Входное напряжение: | |
– переменного тока | 90...264 В |
| – постоянного тока | 110...370 В |
Частота входного переменного напряжения | 47...63 Гц |
Коррекция выходного напряжения | 22...26 В |
Нестабильность выходного напряжения при изменении напряжения питания | ±0,2 % |
Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax | ±0,25 % |
| Электрическая прочность изоляции: | |
– вход – выход (действующее значение) | 3 кВ |
| – вход – корпус (действующее значение) | 1,5 кВ |
Коэффициент полезного действия | Не менее 85 % |
Степень защиты корпуса (со стороны передней панели) | IP20 |
Условия эксплуатации
Параметр | Значение |
Температура окружающего воздуха | –40...+70 °С |
Атмосферное давление | 86...106,7 кПа |
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % |
Электрические характеристики
Модификация прибора | Мощность, Вт | Выходное напряжение, В | Макс. выходной ток, А | Амплитуда пульсации выходного напряжения, мВ |
БП30Б-Д3-24C | 30 | 24 | 1,25 | 120 |
БП60Б-Д4-24C | 60 | 24 | 2,5 | 120 |
БП120Б-Д9-24C | 120 | 24 | 5 | 120 |
Функциональная схема

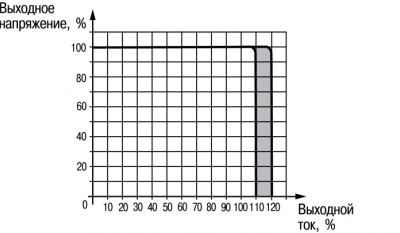

Защита по перегрузке типа «стабилизация выходного тока»
Защита от короткого замыкания
При возникновении короткого замыкания блоки питания ОВЕН БП30-С, БП60-С, БП120-С, уходят в режим «отсечки» до восстановления.
Защита от перегрева
При перегреве блоки питания ОВЕН БП30-С, БП60-С, БП120-С уходят в режим «отсечки».

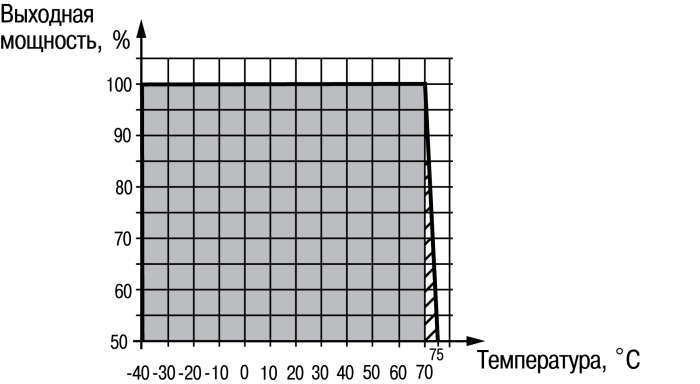

График снижения мощности ОВЕН БП30-С, БП60-С, БП120-С в зависимости от температуры окружающей среды. Затемненная область на графике показывает область температур и нагрузок, в которых допускается эксплуатация блока питания.

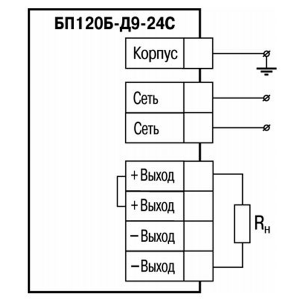

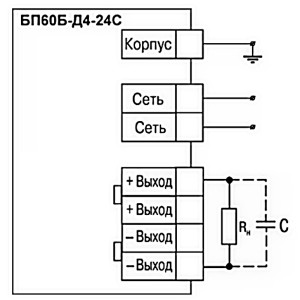

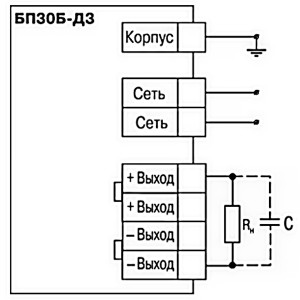

Схемы подключения
Примечание. При длине проводов между блоком и нагрузкой более 1 м и отсутствием на входе нагрузки входных конденсаторов рекомендуется параллельно нагрузке подключить керамический конденсатор емкостью не менее 0,1мкФ и напряжением ≥1,5 Uвых применяемого блока.
Комплект поставки
- Прибор
- Фиксатор
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Результаты индивидуальных стендовых испытаний (см. ниже пример)
Пример результатов индивидуальных стендовых испытаний
