Описание

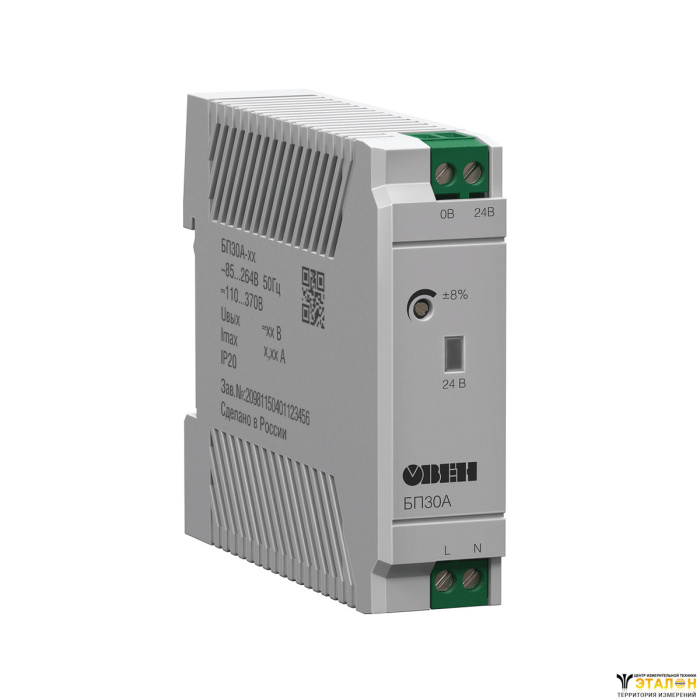

Блоки питания ОВЕН БП30А, БП30А-С и БП60А предназначены для питания стабилизированным напряжением 12 или 24 В приборов и датчиков. Рекомендуются к применению в шкафах автоматики, где требуется компактное по ширине решение: ширина корпуса БП30А, БП30А-С – 22 мм, БП60А – 35 мм.

Удобный монтаж в шкаф автоматики: съемные клеммники, компактный корпус (ширина 22 и 35 мм).
Возможность параллельного подключения двух блоков питания (для резервирования) без дополнительных устройств.
Исполнения для обычного (-20…+50 ºС) и расширенного (-40…+70 ºС) климатических диапазонов.
Регулировка выходного напряжения: ±8 %.
Минимальный уровень пульсаций (менее 0,5 %).
Гарантированная защита блока питания и нагрузки: от КЗ, перегрева, перегрузки, ограничение выходного тока при пуске.

Примеры применения

Установка компактного блока питания в готовые решения, например, вендинговое оборудование, торговые автоматы и т.п.

Размещение в шкафу управления обычных и компактных блоков питания. Для сравнения: в стандартный шкаф шириной 300 мм помещается максимум 5 блоков питания БП30Б или 13 компактных БП30А

Основные технические характеристики

Наименование	Значение
	БП30А-12	БП30А-24	БП30А-12С	БП30А-24С		БП60А-12		БП60А-24
Выходные параметры
Номинальное напряжение	12 В	24 В	12 В	24 В		12 В		24 В
Номинальный ток	2,5 А	1,25 А	2,5 А	1,25 А		5А		2,5А
Номинальная мощность	30 Вт					60 Вт
Подстройка выходного напряжения	±8 %
Допустимое отклонение напряжения, в том числе:	2 %
нестабильность выходного напряжения от входного напряжения	±0,5 %
нестабильность выходного напряжения от выходного тока	±0,5 %
коэффициент температурной нестабильности	±0,015 %/°С
Размах напряжения шума и пульсаций (межпиковое), не более:
типовое значение	50 мВ				30 мВ		60 мВ
максимальное значение	120 мВ				60 мВ		120 мВ
Входные параметры
Напряжение питания переменного тока	85…264 В (номинальные значения – 120 и 230 В)
Частота переменного тока	45…65 Гц
Напряжение питания постоянного тока	110…370 В
Номинальный ток потребления, не более	0,5 А
Пусковой ток, не более	25 А					30 А
КПД при номинальной нагрузке, не менее*	80 %	85 %	80 %	85 %		85
Защиты
Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока	104…116 % от Iном
Тип защиты от перенапряжения – ограничение выходного напряжения: порог ограничения выходного напряжения	150 % от Uном
Безопасность и ЭМС
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008	N2
Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3-2013	Критерий качества А
Уровень электромагнитной эмиссии по порту питания по ГОСТ 30804.6.3	Класс Б
Степень защиты по ГОСТ 14254-2015	IP20
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0	II
Изоляция по ГОСТ 12.2.091-2012	Усиленная
Категория перенапряжения по ГОСТ Р 50571.19-2000	II
Степень загрязнения по ГОСТ Р 50030.1-2000	2
Электрическая прочность изоляции:
вход-выход, вход-корпус	3000 В
выход-корпус	1500 В
Сопротивление изоляции (вход-выход-корпус) при 500 В	20 МОм
Окружающая среда
Рабочий диапазон температур окружающей среды	-20…+50 °С		-40…+70 °С			-20…+50 °С
Температура хранения и транспортирования	-50…+80 °С
Прочее
Срок эксплуатации	10 лет
Срок гарантийного обслуживания	2 года
Средняя наработка на отказ	50 000 ч
Масса, не более	0,3 кг
Возможность последовательного соединения	Есть
Возможность параллельного соединения	Есть
Тип автоматического выключателя	6 А, тип С или 10 А, тип B
* При номинальных значениях входного напряжения в нормальных условиях.

Функциональная схема

Защита от перегрева (диапазон рабочих температур)

Применение блоков питания БП30А, БП30А-С и БП60А допускается только при температурах окружающей среды, выделенных на графике затемнением.

График зависимости выходной мощности блока питания от температуры окружающей среды БП30А-хС

График зависимости выходной мощности блока питания от температуры окружающей среды БП30А-х и БП60А-х

Защита по перегрузке типа «ограничение выходного тока»

Блоки питания БП30А, БП60А автоматически ограничивают выходной ток в диапазоне 110±5 % от номинального.

Ограничение выходного тока с помощью БП30А, БП60А

КПД

График зависимости КПД от напряжения питания и температуры окружающей среды БП30А-12

График зависимости КПД от напряжения питания и температуры окружающей среды БП30А-24

График зависимости КПД от напряжения питания и температуры окружающей среды БП30А-12С

График зависимости КПД от напряжения питания и температуры окружающей среды БП30А-24С

График зависимости КПД от напряжения питания и температуры окружающей среды БП60А-12

График зависимости КПД от напряжения питания и температуры окружающей среды БП60А-24

Схемы подключения

Габаритные размеры БП30А

Габаритные размеры БП60А

Параллельное (1) и последовательное (2) подключение блока питания БП30А

Последовательное и параллельное подключение блоков питания БП60А

Комплект поставки

Прибор
Паспорт и гарантийный талон
Краткое руководство
Результаты индивидуальных стендовых испытаний

Примеры результатов индивидуальных стендовых испытаний

Пример индивидуальных стендовых испытаний блока питания БП30А-12

Пример индивидуальных стендовых испытаний блока питания БП30А-24
