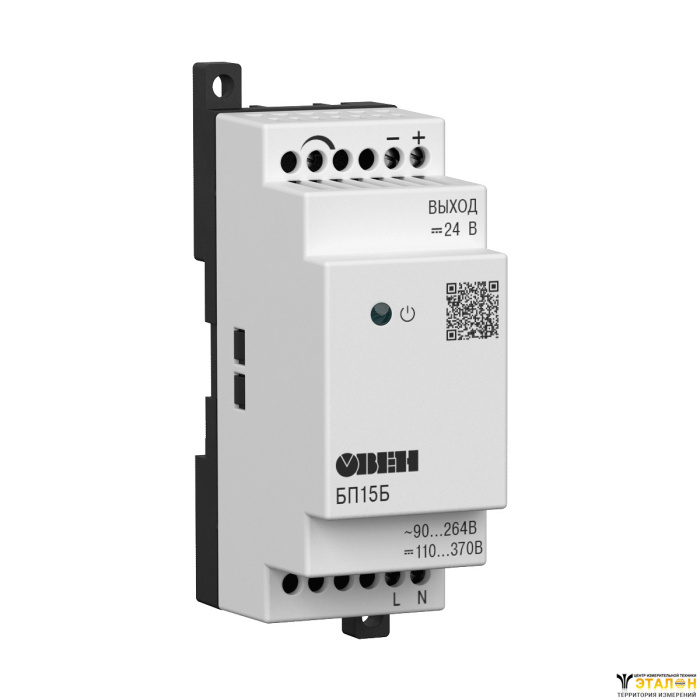

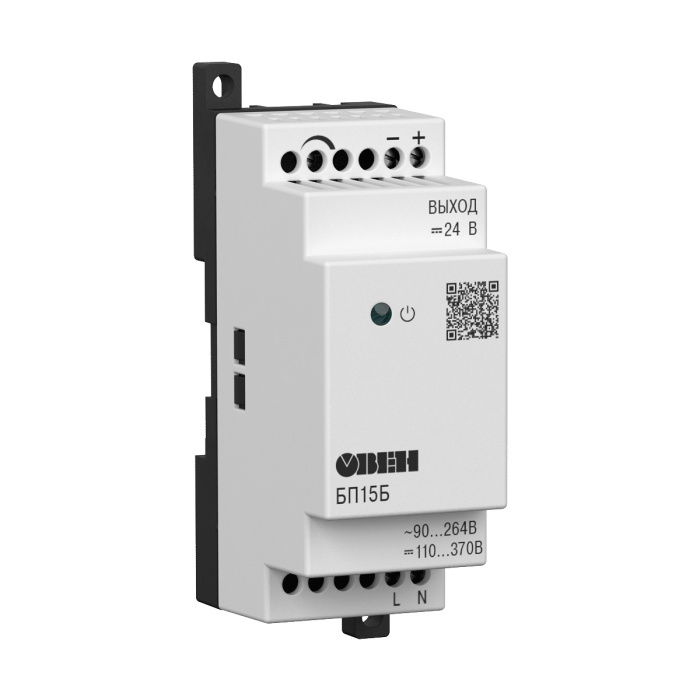

Промышленные блоки питания ОВЕН БП15, БП30, БП60 предназначены для питания стабилизированным напряжением постоянного тока широкого спектра радиоэлектронных устройств – релейной автоматики, контроллеров и т. п.
Максимальная выходная мощность: 15, 30 и 60 Вт. Каждый блок питания имеет модификации 8-ми номиналов выходного напряжения: 5, 9, 12, 15, 24, 36, 48 и 60 В.
Блоки питания БП15, БП30, БП60 выпускаются в пластиковых корпусах с креплением на DIN-рейку. Применяются для построения систем электропитания различной сложности, в том числе распределенных.
Основные функции
- Преобразование переменного (постоянного) напряжения в постоянное стабилизированное напряжение.
- Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения.
- Уверенный запуск нагрузки с большими входными емкостями (панели оператора, модемы и т.п.).
- Защита от перенапряжения и импульсных помех на входе.
- Защита от перегрузки, короткого замыкания и перегрева.
- Регулировка выходного напряжения с помощью внутреннего подстроечного резистора в диапазоне ±8 % от номинального выходного напряжения с сохранением мощности.
- Индикация о наличии напряжения на выходе.
Система контроля и регулирования температуры
Основные технические характеристики
Параметр | Значение |
| Входное напряжение: | |
– переменного тока | 90...264 В |
| – постоянного тока | 110...370 В |
Частота входного переменного напряжения | 47...63 Гц |
Коррекция выходного напряжения | 22...26 В |
Нестабильность выходного напряжения при изменении напряжения питания | ±0,2 % |
Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax | ±0,25 % |
| Электрическая прочность изоляции: | |
- вход – выход (действующее значение) | 3 кВ |
| - вход – корпус (действующее значение) | 1,5 кВ |
Коэффициент полезного действия | Не менее 85 % |
Степень защиты корпуса (со стороны передней панели) | IP20 |
Условия эксплуатации
Параметр | Значение |
Температура окружающего воздуха | –20...+50 °С |
Атмосферное давление | 86...106,7 кПа |
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % |
Электрические характеристики
Модификация прибора | Мощность, Вт | Выходное напряжение, В | Макс. выходной ток, А | Амплитуда пульсации выходного напряжения, мВ |
БП15Б-Д2-5 | 15 | 5 | 2,00 | 40 |
БП15Б-Д2-9 | 9 | 1,35 | 60 | |
БП15Б-Д2-12 | 12 | 1,20 | 80 | |
БП15Б-Д2-15 | 15 | 1,00 | 100 | |
БП15Б-Д2-24 | 24 | 0,63 | 120 | |
БП15Б-Д2-36 | 36 | 0,41 | 150 | |
БП15Б-Д2-48 | 48 | 0,31 | 150 | |
БП15Б-Д2-60 | 60 | 0,25 | 150 | |
БП30Б-Д3-5 | 30 | 5 | 4,00 | 60 |
БП30Б-Д3-9 | 9 | 2,70 | 80 | |
БП30Б-Д3-12 | 12 | 2,40 | 100 | |
БП30Б-Д3-15 | 15 | 2,00 | 120 | |
БП30Б-Д3-24 | 24 | 1,25 | 120 | |
БП30Б-Д3-36 | 36 | 0,83 | 150 | |
БП30Б-Д3-48 | 48 | 0,63 | 150 | |
БП30Б-Д3-60 | 60 | 0,50 | 150 | |
БП60Б-Д4-5 | 60 | 5 | 8,00 | 80 |
БП60Б-Д4-9 | 9 | 5,40 | 80 | |
БП60Б-Д4-12 | 12 | 4,50 | 100 | |
БП60Б-Д4-15 | 15 | 4,00 | 120 | |
БП60Б-Д4-24 | 24 | 2,50 | 120 | |
БП60Б-Д4-36 | 36 | 1,67 | 150 | |
БП60Б-Д4-48 | 48 | 1,25 | 150 | |
БП60Б-Д4-60 | 60 | 1,00 | 150 |
Функциональная схема
Защита по перегрузке типа «стабилизация выходного тока»
Модификация прибора | Тип защиты от перегрузки по току | Iогр в % от Iном |
БП15Б-х | отсечка | 150 |
БП30Б-Д3-5,9,15,36,48,60 | отсечка | 150 |
БП30Б-Д3-12,24 | ограничение выходного тока | 110 |
БП60Б-х | ограничение выходного тока | 110 |
Защита от короткого замыкания
При возникновении короткого замыкания блоки питания ОВЕН БП15, БП30, БП60 уходят в режим «отсечки» до восстановления.
Защита от перегрева
При перегреве блоки питания ОВЕН БП15, БП30, БП60 уходят в режим «отсечки».
График снижения мощности ОВЕН БП15, БП30, БП60 в зависимости от температуры окружающей среды. Затемненная область на графике показывает область температур и нагрузок, в которых допускается эксплуатация блока питания.
Схемы подключения
Примечание. При длине проводов между блоком и нагрузкой более 1 м и отсутствием на входе нагрузки входных конденсаторов рекомендуется параллельно нагрузке подключить керамический конденсатор емкостью не менее 0,1 мкФ и напряжением ≥1,5 Uвых применяемого блока.
Комплект поставки
- Прибор
- Фиксатор
- Паспорт и гарантийный талон
- Руководство по эксплуатации
Пример результатов индивидуальных стендовых испытаний
