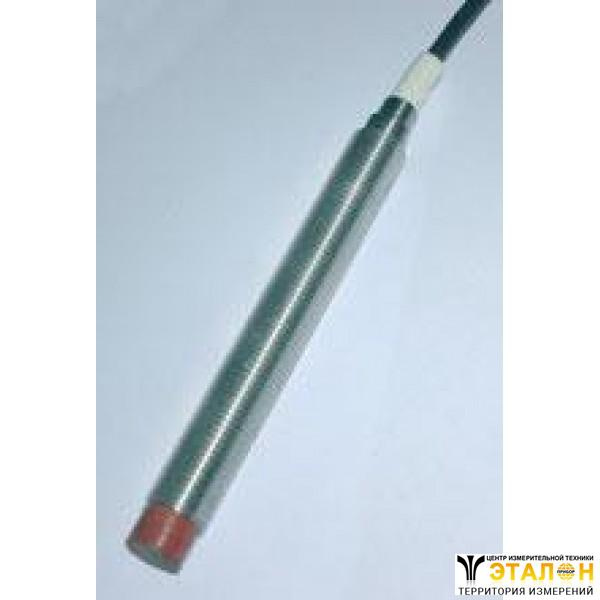

Датчик ДБ2-04 (ДБ2 04, ДБ204, ДБ 2-04, ДБ 204, ДБ-2-04, ДБ-204)
Диапазон измерения, мм ±0,25
Диапазон рабочих частот, Гц 0...10000
Измеряемая величина Относительное изменение зазора в направлении оси датчика
Контролируемый параметр Осевой сдвиг, Виброперемещение, Эксентриситет оси, Скорость вращения
Тип измерительного канал ОС, ОВ, ИВ, ТХ
Датчики ДБ2 предназначены для измерения статических и динамических перемещений, скорости вращения роторных машин и др. Отличаются малыми габаритами, имеют высокую разрешающую способность, малый гистерезис. Используются совместно с блоками согласования БС, а также БС и процессорными блоками ОС (ОВ, ИВ, ТХ) в аппаратуре контроля относительных перемещений СВКА 1-02.06. Датчик обеспечивает линейное преобразование расстояния между чувствительным элементом и контролируемой поверхностью вала в выходное напряжение. Корпус датчика изготовлен из нержавеющей стали и выполнен с корпусной резьбой для установки на кронштейне. Кабель датчика защищен от механических воздействий при помощи металлорукава. Исполнение датчика может быть с сальниковым вводом, расположенным на кабеле датчика. Кабель датчика может оканчиваться разъемом типа РС 50 -23 ФВ или розеткой 2РМ14КПН4Г1В1В, или свободными концами. Исполнение кабельной части датчика и его корпуса (длина корпуса, длина резьбы на корпусе) определяются при заказе. Вид взрывозащиты - «искробезопасная цепь» в составе аппаратуры контроля относительных перемещений СВКА 1-02.06 или “взрывонепроницаемая оболочка”. Для каналов ОС, ОВ датчик используется с блоком согласования БС3 или БС3-01, или БС4, для канала ТХ - с блоком согласования БС7 или БС7-01, или БС4-01, для канала ИВ - двухканальное исполнение - с блоками согласования БС3 для виброперемещения и блоком согласования БС7 для фазоотметчика. Выходной сигнал датчика определяется типом блока согласования: БС3, БС3-01 - 4...20 мА в шкале измерения; БС4 - 0...6 В в шкале измерения; БС7, БС7-01 - импульсный сигнал 4-20 мА для канала ТХ или БС4-01 - импульс 6В.
