Электронные динамометры 3-го и 1-го разряда ДОСЭ-И
Модификации динамометров отличаются пределами измерений, дискретностями цифрового отсчетного устройства, разрядами по ГОСТ, классами точности по ISO, габаритными размерами и массой и имеют обозначение ДОMЭ-XИ-Y/К, где:
M - вид измеряемой силы (Р - растяжение, С - сжатие, У - универсальные);
X - наибольший предел измерения, кН;
Y - разряд динамометров по ГОСТ 8.065 (1; 3);
К - класс точности по ISO 376 (0,5; 1; 2).

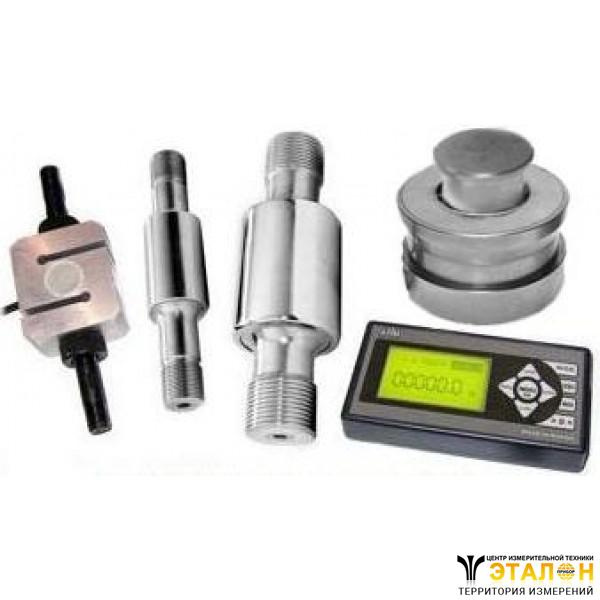

Динамометры электронные ДОСЭ
Отличительные особенности электронных динамометров с измерительным модулем ASTM-Digital:
- именованная шкала (цифровая индикация силы в абсолютных значениях в кН);
- большой графический дисплей и удобное пользовательское меню;
- встроенные цифровой фильтр и программируемый линеаризатор;
- применение тензодатчиков с термокомпенсацией в диапазоне температур 5ºС...40°С;
- возможность использования до 10 датчиков (разных по нагрузке) с одним модулем ASTM-Digital;
- использование универсальных датчиков на растяжение и сжатие;
- встроенный канал управления внешними устройствами по заданной нагрузке;
- фиксирование максимального значения силы за период нагружения;
- малые габаритные размеры и вес динамометра;
- программное обеспечение DynaTEST для дистанционного управления динамометром.
Электронные динамометры представляют собой альтернативу традиционным механическим динамометрам и предназначены для измерения статической силы растяжения или сжатия. Использование тензометрических датчиков промышленного (серийного) производства в совокупности с современными измерительными модулями ASTM-Digital на базе цифровых технологий обработки сигналов обеспечивает электронным динамометрам высокую надежность, широкие функциональные возможности и удобство эксплуатации.
Динамометры уже используются ведущими метрологическими центрами: Белорусским Государственным Институтом Метрологии, ЦСМ Республики Башкортостан, Орловским ЦСМ, Архангельским ЦСМ, Тверским ЦСМ, Татарстанским ЦСМС, Ярославским ЦСМ, Тольяттинским ЦСМ, Пензенским ЦСМ, Удмуртским ЦСМ и др.
Номенклатурный перечень:
ДОСЭ-0,5И-3 (5кг-50кг), ДОСЭ-1И-3 (10кг-100кг), ДОСЭ-2И-3 (20кг-200кг), ДОСЭ-5И-3 (50кг-500кг), ДОСЭ-10И-3 (100кг-1000кг), ДОСЭ-20И-3 (200кг-2000кг), ДОСЭ-50И-3 (500кг-5000кг), ДОСЭ-100И-3 (1т-10т), ДОСЭ-200И-3 (2т-20т), ДОСЭ-500И-3 (5т-50т), ДОСЭ-1000И-3 (10т-100т), ДОСЭ-2000И-3 (20т-200т), ДОСЭ-2500И-3 (25т-250т), ДОСЭ-3000И-3 (30т-300т), ДОСЭ-5000И-3 (50т-500т).
Наименование параметра | Наибольший предел измерений (НПИ), кН |
0,5кН | 1кН | 2кН | 5кН | 10кН | 20кН | 50кН |
Диапазон измерений | 0,05кН- 0,5кН | 0,1кН- 1кН | 0,2кН- 2кН | 0,5кН- 5кН | 1кН- 10кН | 2кН- 20кН | 5кН- 50кН |
Цена единицы наименьшего разряда цифрового измерителя | 0,0001 от наибольшего предела измерений |
Тензодатчики | 0,5И | 10И | 50И |
Масса динамометра | 0,9кг | 1,0кг | 1,2кг | 2,1кг |
Наимено- вание параметра | Наибольший предел измерений (НПИ), кН |
100кН | 200кН | 500кН | 1000кН | 2000кН | 2500кН | 3000кН | 5000кН |
Диапазон измерений | 10кН- 100кН | 20кН- 200кН | 50кН- 500кН | 100кН-1000кН | 200кН-2000кН | 250кН-2500кН | 300кН-3000кН | 500кН-5000кН |
Цена единицы наимень- шего разряда цифрового измерителя | 0,0001 от наибольшего предела измерений |
Тензодатчики | 100И | 200И | 500И | 1000И | 2000И | 2500И | 3000И | 5000И |
Масса динамометра | 1,2кг | 1,5кг | 4,9кг | 8,7кг | 9,4 | 19,2кг | 20,7кг | 27,8кг |
Класс точности по ISO 376 | Пределы допускаемой основной погрешности |
0,5 | ±0,12% |
1 | ±0,25% |
2 | ±0,45% |
Класс точности по ISO 376 | Пределы допускаемого относитель- ного размаха показаний (b) | Пределы допускаемого относитель- ного гистерезиса (v) | Пределы допускаемого относитель- ного изменения нулевых показаний(f0) | Пределы допускаемой погрешности градуировоч- ной характеристики (fc) |
0,5 | 0,10% | ±0,15% | ±0,025% | ±0,050% |
1 | 0,20% | ±0,30% | ±0,050% | ±0,10% |
2 | 0,40% | ±0,50% | ±0,10% | ±0,20% |
Примечание: Динамометры с пределом измерения свыше 500кН выпускаются только 2-го класса точности. |
