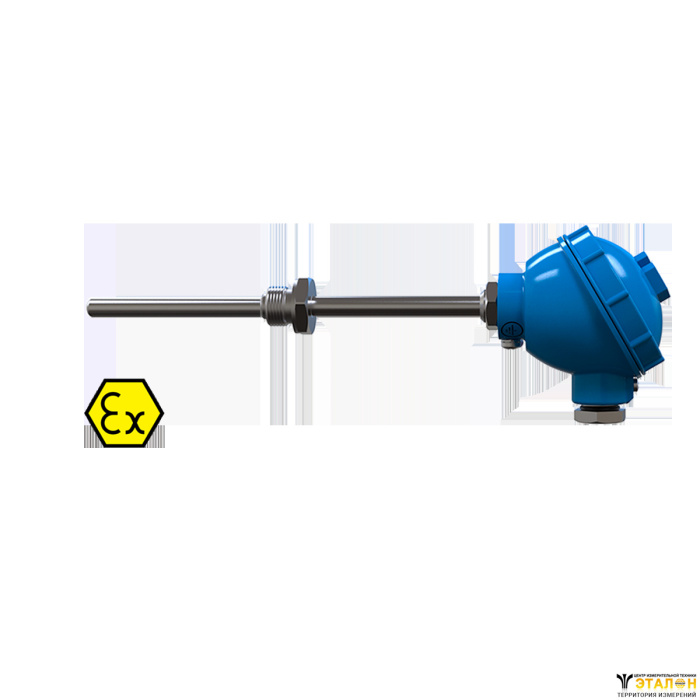

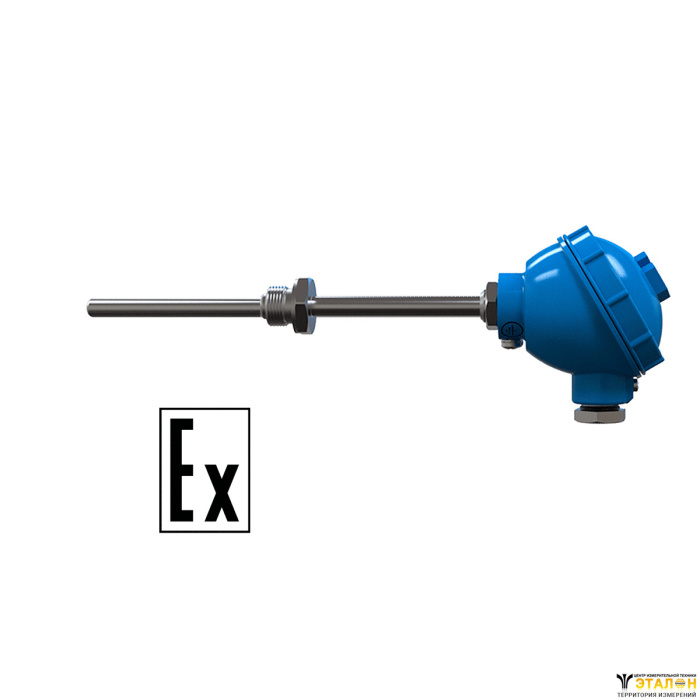

ДТПХхх5Е.И термопары с выходным сигналом 4…20 мА EXIA
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Термопары с выходным сигналом 4…20 мА ДТПКхх5Е, ДТПNхх5Е имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.
Область применения датчиков – системы контроля, автоматического регулирования и учета в различных отраслях промышленности, в том числе в областях, подконтрольных органам Ростехнадзора, и в жилищно-коммунальном хозяйстве.
- Тип выхода: аналоговый, многопредельный
- Диапазон измеряемых температур: –40…+1250 °С
- НСХ: К (ХА), N (НН), J (ЖК)
- Выходной сигнал: 4…20 мА, HART
- Класс точности: 1,0 %
- Межповерочный интервал — 2 года
Конструктивные исполнения
Конструктивное исполнение | Модель | Параметры | Материал защитной арматуры (диапазон температур) | Длина монтажной части L*, мм | |
 | 015 | D = 8 мм | сталь 12Х18Н10Т (-40 …+800 °C) | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 | |
025 | D = 10 мм | сталь 12Х18Н10Т (-40 … +800 °C), сталь 10Х23Н18 | |||
 Подвижный штуцер | 035 | D = 8 мм, M = 20×1,5 мм**, S = 22 мм | сталь 12Х18Н10Т (-40 …+800 °C) | ||
045 | D = 10 мм, M = 20×1,5 мм**, S = 22 мм | сталь 12Х18Н10Т (-40 …+800 °C), сталь 10Х23Н18 | |||
Подвижный штуцер | 055 | D = 10 мм, M = 20×1,5 мм**, S = 22 мм | сталь 12Х18Н10Т (-40 …+800 °C) | 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 | |
 | 065 | D = 8 мм, M = 20×1,5 мм**, S = 22 мм | сталь 12Х18Н10Т (-40 …+800 °C) | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 | |
075 | D = 10 мм, M = 20×1,5 мм**, S = 22 мм | сталь 12Х18Н10Т (-40 … +800 °C), сталь 10Х23Н18 | |||
085 | D = 10 мм, M = 27×2 мм**, S = 32 мм | ||||
 Подвижный штуцер | 095 | D = 10 мм, M = 20×1,5 мм**, S = 22 мм | сталь 12Х18Н10Т (-40 …+800 °C) | ||
 | 105 | D = 8 мм, M = 20×1,5 мм**, S = 27 мм | |||
 Подвижный штуцер | 185 | D = 10 мм, M = 22×1,5 мм**, S = 27 мм | сталь 12Х18Н10Т (-40 … +800 °C) | 80, 100, 120, 160, 180, 200, 250, 320, 400 | |
195 | D = 10 мм, M = 22×2 мм**, S = 27 мм | ||||
 Подвижный штуцер | 205 | D = 10 мм, M = 22×1,5 мм**, S = 27 мм R = 9,5 мм | сталь 12Х18Н10Т (-40 … +800 °C) | 80, 100, 120, 160, 180, 200, 250, 320, 400 | |
215 | D = 10 мм, M = 22×2 мм**, S = 32 мм R = 12 мм | ||||
 Подвижный штуцер | 265 | D = 6 мм, M = 22×1,5 мм**, S = 27 мм | 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000 | ||
 | 275 | D = 3 мм D = 4,5 мм | ДТПK сталь AISI 321 (-40…+800 °С), диаметр КТМС 3 мм ДТПK AISI 316 (-40…+900 °С), диаметр КТМС 4,5 мм ДТПK AISI 310 (-40…+900 °С), диаметр КТМС 4,5 мм ДТПN сталь Nicrobell D (-40…+1250 °С), диаметр КТМС 4,5 мм ДТПJ сталь AISI 316 (-40…+750 °С), диаметр КТМС 3 мм; диаметр КТМС 4,5 мм | 100...20000, кратно 100 | |
 Подвижный штуцер | 285 | D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 22 мм | |||
 Подвижный штуцер | 295 | D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 22 мм | |||
 | 365 | D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 27 мм | |||
* – Длина монтажной части L выбирается при заказе.
** – По спец. заказу возможно изготовление датчика с трубной резьбой.
Взрывозащищенность датчика
Обеспечение взрывозащищенности датчика достигается за счет:
- выполнения конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
- ограничения максимального тока и максимального напряжения в цепях датчика до искробезопасных значений (Ii = 120 мA, Ui = 30 B);
- ограничения величины емкости конденсаторов, содержащихся в электрических цепях датчика и суммарной величины индуктивности (Ci = 1 нФ, Li = 10 мкГн).
Ограничение тока и напряжения в электрических цепях датчика до искробезопасных значений достигается за счет обязательного подключении датчика через блоки (барьеры искрозащиты, рекомендуем ИСКРА –АТ.02), имеющими вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем взрывозащиты электрической цепи «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010.
В соответствии с требованиями ГОСТ Р МЭК 60079-0-2011 для температурного класса Т6, максимальная допустимая температура наружной поверхности корпуса: +80 °С. Максимальный диапазон преобразования температур до +800 С.
Основные технические характеристики
Наименование | Значение |
Питание | |
Номинальное значение напряжения питания (постоянного тока), В | 24 |
Диапазон допустимых напряжений питания (постоянного тока), В | 8…30 |
Максимальная мощность потребления, Вт | 0,8 |
Защита от обратной полярности напряжения питания | есть |
Выходной сигнал | |
Диапазон выходного тока, мА | 4…20 |
Выходной сигнал при аварии (обрыв или короткое замыкание чувствительного элемента), мА | 23 |
Вид зависимости «ток от температуры» | линейная |
Диапазон преобразования температур | определяется при заказе |
Диапазон допустимых сопротивлений нагрузки, Ом | 250…956 |
Время установления рабочего режима после включения напряжения питания, сек, не более | 30 |
Интерфейс | HART |
Конструкция | |
Способ контакта с измеряемой средой | погружаемый |
Степень защиты корпуса датчика (по ГОСТ 14254) | IP65 |
Надежность | |
Средняя наработка на отказ, ч, не менее | 15 000 |
| Средний срок службы при номинальной температуре применения, лет, не менее: | |
– для ДТП-И.Ex | 8 |
| – для ДТС-И.Ex | 10 |
Параметры взрывозащиты | |
Маркировка | 0 Ex ia IIC T6 Ga |
Максимальные значения для подключения по токовой цепи | Ui= 30 В, Ii= 120 мА, Li= 10 мкГн, Ci= 1,0 нФ |
