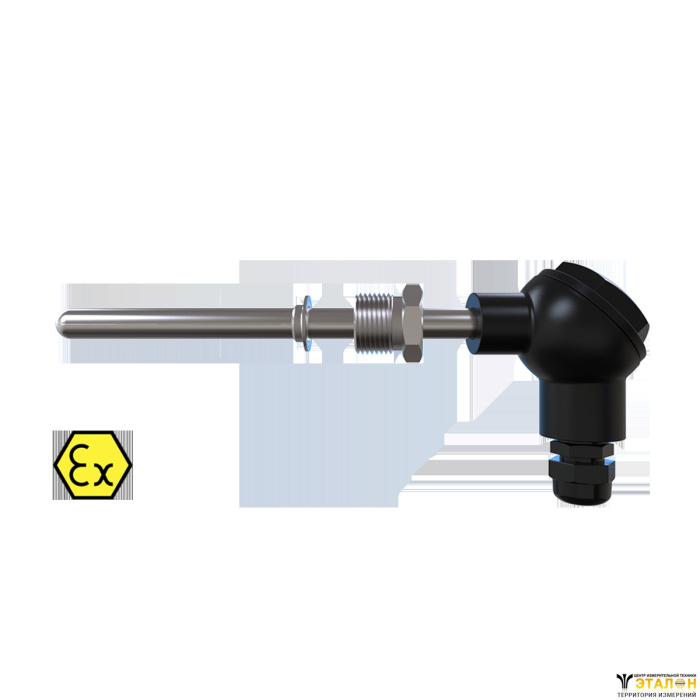

ДТСхх5 термосопротивления с коммутационной головкой EXIA
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Термопреобразователи во взрывозащищенном исполнении в отличие от датчиков в общепромышленном исполнении применяются для измерения температуры взрывоопасных смесей газов, паров, а также легковоспламеняющихся и взрывчатых веществ. По техническим характеристикам схожи с термосопротивлениями в общепромышленном исполнении, но содержат в конце маркировки обозначение искробезопасной цепи: «Ех-ТХ», где вместо Х указывается температурный класс в маркировке взрывозащиты.
Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси. Датчики температуры ОВЕН имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.
Взрывозащищенность датчика обеспечивается следующими средствами:
- выполнение конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
- ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений;
- ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.
Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ОВЕН ИСКРА–ТС.02), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010 (маркировка [Ex ia] IIC).
Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН
0Ех ia IIC T1...Т6 Ga Х
0 | Датчики относятся к категории особо взрывобезопасного оборудования |
Ех | Знак соответствия стандартам взрывозащиты |
ia | Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший) |
IIC | Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен) |
Т1…Т6 | Датчик может использоваться в температурных классах Т1…Т6, указанных в таблице |
Ga | Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты |
Х | Особые условия эксплуатации датчиков |
Температурный класс в маркировке взрывозащиты
Температурный класс | Т1 | Т2 | Т3 | Т4 | Т5 | Т6 |
Температура окружающей и контролируемой среды, не более | 425 °С | 275 °С | 195 °С | 130 °С | 95 °С | 80 °С |
Особые условия эксплуатации датчиков (знак Х в конце маркировки)
- Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
- Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
- Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.
Основные технические характеристики
При изменении температуры выше 120 ⁰С рекомендуем использовать датчики с металлической головкой.
Характеристики | ДТСхх5-ЕХ | ДТС125-ЕX | |||||
Номинальная статическая характеристика (НСХ) | 50М, 100М | 50П, 100П | Pt100, Pt500, Pt1000 | 50М, 100М | 50П, 100П Pt100, Pt500, Pt1000 | ||
| Диапазон измеряемых температур: | |||||||
- класс допуска А | –50…+100 °C | –196…+450 °C | –60…+450 °C | –50…+100 °C | –50…+125 °C | ||
| - класс допуска В и С | –50…+150 °C | –196…+500 °C | –60…+500 °C | –50…+125 °C | |||
| Температура окружающей среды | –60…+85 °C | ||||||
Условное давление | 0,1…6,3 МПа (в зависимости от конструктивного исполнения) | ||||||
Показатель тепловой инерции | не более 10…30 с | ||||||
Сопротивление изоляции | не менее 100 МОм | ||||||
Количество чувствительных элементов | 1 или 2 | ||||||
Схема внутренних соединений проводников | 2 – двухпроводная 3 – трехпроводная 4 – четырехпроводная | ||||||
Исполнение сенсора относительно корпуса | изолированный | ||||||
Материал коммутационной головки | пластмассовая, металлическая | ||||||
Тип резьбового штуцера | метрическая резьба, трубная резьба | ||||||
Материал защитной арматуры | сталь 12Х18Н10Т | ||||||
Степень защиты | IP54 (IP65 – для датчиков с металлической головкой) | ||||||
Маркировка взрывозащиты | 0Ex ia IIC T1...T6 Ga | ||||||
Параметры искробезопасных электрических цепей | Ui=10,2 В; Ii=200 мA; Li=0,75 мГц; Сi=2,75 мкФ | ||||||
Комплект поставки
- Датчик
- Паспорт и Гарантийный талон
