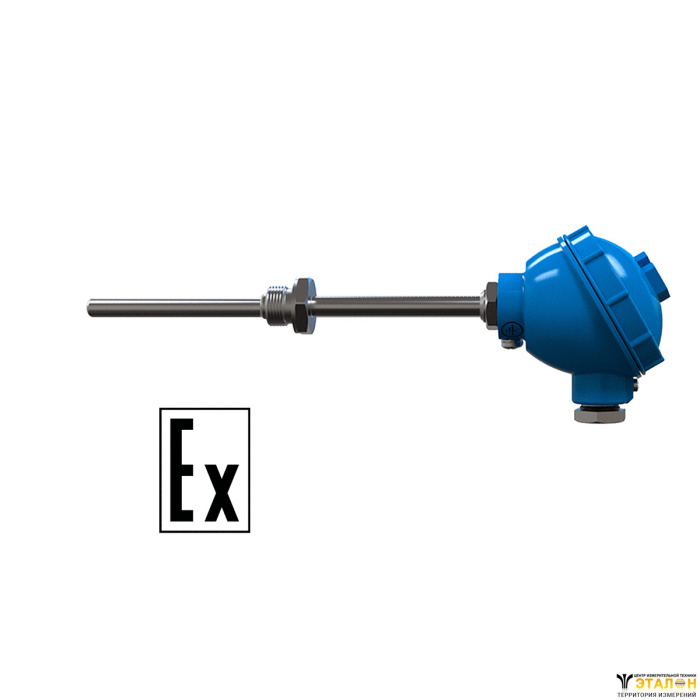

ДТСхх5Е.И термосопротивления с выходным сигналом 4…20 мА EXIA
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Термометры сопротивления с выходным сигналом 4…20 мА ДТСхх5Е имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.
Область применения датчиков – системы контроля, автоматического регулирования и учета в различных отраслях промышленности, в том числе в областях, подконтрольных органам Ростехнадзора, и в жилищно-коммунальном хозяйстве.
- Тип выхода: аналоговый, многопредельный
- Диапазон измеряемых температур: –50…+500 °С
- НСХ: Pt100
- Выходной сигнал: 4…20 мА, HART
- Класс точности: ±0,25 %; ±0,5 %
- Межповерочный интервал — 2 года
Конструктивные исполнения
Конструктивное исполнение | Модель | Параметры | Материал | Длина монтажной части L*, мм | |||||||
 | 015 | D = 8 мм | сталь 12Х18Н10Т | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 | |||||||
025 | D = 10 мм | ||||||||||
 Подвижный штуцер | 035 | D = 8 мм, M = 20 × 1,5 мм**, S = 22 мм | |||||||||
045 | D = 10 мм, M = 20 × 1,5 мм**, S = 22 мм | ||||||||||
145 | D = 6 мм, M = 20 × 1,5 мм**, S = 22 мм | ||||||||||
Подвижный штуцер | 055 | D = 10 мм, M = 20 × 1,5 мм**, S = 22 мм | 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 | ||||||||
 Неподвижный штуцер | 065 | D = 8 мм, M = 20 × 1,5 мм**, S = 22 мм | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 | ||||||||
075 | D = 10 мм, M = 20 × 1,5 мм**, S = 22 мм | ||||||||||
085 | D = 10 мм, M = 27 × 2 мм**, S = 32 мм | ||||||||||
 Подвижный штуцер | 095 | D = 10 мм, M = 20 × 1,5 мм**, S = 22 мм | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 | ||||||||
 | 105 | D = 8 мм, M = 20 × 1,5 мм**, S = 27 мм | |||||||||
* – Длина монтажной части L выбирается при заказе.
** – По спец. заказу возможно изготовление датчика с трубной резьбой.
Взрывозащищенность датчика
Обеспечение взрывозащищенности датчика достигается за счет:
- выполнения конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
- ограничения максимального тока и максимального напряжения в цепях датчика до искробезопасных значений (Ii = 120 мA, Ui = 30 B);
- ограничения величины емкости конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности (Ci = 1 нФ, Li = 10 мкГн).
Ограничение тока и напряжения в электрических цепях датчика до искробезопасных значений достигается за счет обязательного подключении датчика через блоки (барьеры искрозащиты, рекомендуем ИСКРА –АТ.02), имеющие вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем взрывозащиты электрической цепи «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010.
В соответствии с требованиями ГОСТ Р МЭК 60079-0-2011 для температурного класса Т6 максимальная допустимая температура наружной поверхности корпуса: +80 °С.
Основные технические характеристики
Наименование | Значение |
Питание | |
Номинальное значение напряжения питания (постоянного тока), В | 24 |
Диапазон допустимых напряжений питания (постоянного тока), В | 8…30 |
Максимальная мощность потребления, Вт | 0,8 |
Защита от обратной полярности напряжения питания | есть |
Выходной сигнал | |
Диапазон выходного тока, мА | 4…20 |
Выходной сигнал при аварии (обрыв или короткое замыкание чувствительного элемента), мА | 23 |
Вид зависимости «ток от температуры» | линейная |
Диапазон преобразования температур | определяется при заказе |
Диапазон допустимых сопротивлений нагрузки, Ом | 250…956 |
Время установления рабочего режима после включения напряжения питания, сек, не более | 30 |
Интерфейс | HART |
Конструкция | |
Способ контакта с измеряемой средой | погружаемый |
Степень защиты корпуса датчика (по ГОСТ 14254) | IP65 |
Надежность | |
Средняя наработка на отказ, ч, не менее | 15 000 |
Средний срок службы при номинальной температуре применения, лет, не менее: | |
– для ДТП-И.Ex | 8 |
– для ДТС-И.Ex | 10 |
Параметры взрывозащиты | |
Маркировка | 0 Ex ia IIC T6 Ga |
Максимальные значения для подключения по токовой цепи | Ui= 30 В, Ii= 120 мА, Li= 10 мкГн, Ci= 1,0 нФ |
Схемы подключения
Датчик может быть подключен к нескольким вторичным устройствам. При этом суммарное значение номинальной нагрузки (при напряжении питания 24 В) должно быть порядка 695 Ом ± 5,0 %.
Пример схемы подключения датчика с выходным сигналом 4…20 мА во взрывозащищенном исполнении к нескольким вторичным устройствам
Датчик имеет возможность передавать информацию об измеряемой величине в цифровом виде HART-протокола вместе с аналоговым сигналом постоянного тока 4…20 мА. Этот цифровой сигнал может приниматься и обрабатываться любым устройством, поддерживающим протокол HART (например, HART-коммуникатором или ПК с HART-модемом).

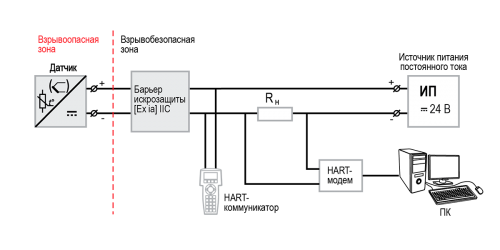

Схема передачи цифрового сигнала от датчика к устройствам, поддерживающим HART-протокол
