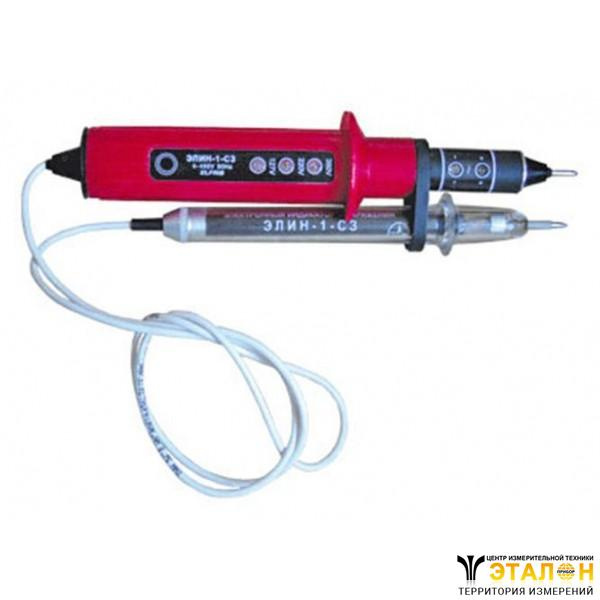

Указатель низкого напряжения ЭЛИН-1-СЗ
Также это изделие может называться: ЭЛИН 1 СЗ, ЭЛИН1СЗ, ЭЛИН-1-С3, ЕЛИН-1-СЗ, ЄЛИН-1-СЗ, elin-1-sz, elin 1 sz, elin1sz.
ЭЛИН-1-СЗ указатель низкого напряжения двухполюсный предназначен для определения наличия или отсутствия напряжения постоянного и переменного тока, с указанием полярности, номинальных напряжений переменного тока и фазного провода. Имеет световую и звуковую индикацию.
Технические характеристики ЭЛИН-1-СЗ:
Диапазон рабочего напряжения - от 20 В до 400 В.
Напряжение индикации:
- световой - 10 В;
- звуковой - 20 В.
Испытательное напряжение ЭЛИН-1-С3 - 1 кВ.
Ток протекающий через указатель - не более 10 мА.
Уровень звукового сигнала - не менее 70 дБ.
Частота индикации ЭЛИН-1-СЗ указателей напряжения - от 3 Гц до 4 Гц.
Частотой светозвуковых сигналов можно определить порядок проверяемого напряжения:
- при 127 В количество светозвуковых сигналов в секунду составляет - от 3 до 5;
- при 220 В количество светозвуковых сигналов в секунду составляет - от 6 до 10;
- при 380 В количество светозвуковых сигналов в секунду составляет - от 12 до 20.
Средний срок службы устройств индикаторы ЭЛИН-1-СЗ - 15 лет.
Длина соединительного провода - не менее 1000 мм.
Габаритные размеры в упаковке - 260×50×70 мм.
Масса в упаковке - не более 180 г.
Принцип действия указателя основан на индикации светодиодов при протекании активного тока. Корпуса указателя изготовлены из влагостойкой пластмассы и защищены от внешнего воздействия пыли и проникновения влаги.
Рабочее положение индикатора напряжения ЭЛИН-1-СЗ - любое.
Устройство позволяет определить фазный провод и примерно оценить величину контролируемого напряжения по градационной шкале. Не имеет встроенного источника питания.
Отсутствие светозвукового сигнала и свечения светодиодов в обоих корпусах указателя, свидетельствует об отсутствии напряжения или обрыве проверяемой цепи.
ЭЛИН-1-СЗ указатели напряжения могут определить полярность постоянного напряжения, на что указывает свечение светодиода у знаков «+» или «-». При проверке переменного напряжения светятся оба светодиода.
Корпус, имеющий на поверхности металлическую пластинку, предназначен также для определения «фазы» переменного напряжения, при этом необходимо касание рукой к металлической пластинке, в этом случае загорается газоразрядная лампа, находящаяся напротив светодиодов.
Условия эксплуатации ЭЛИН-1-СЗ:
Температура окружающего воздуха - от -45° С до +45° С.
Относительная влажность при +25° С - до 98%.
