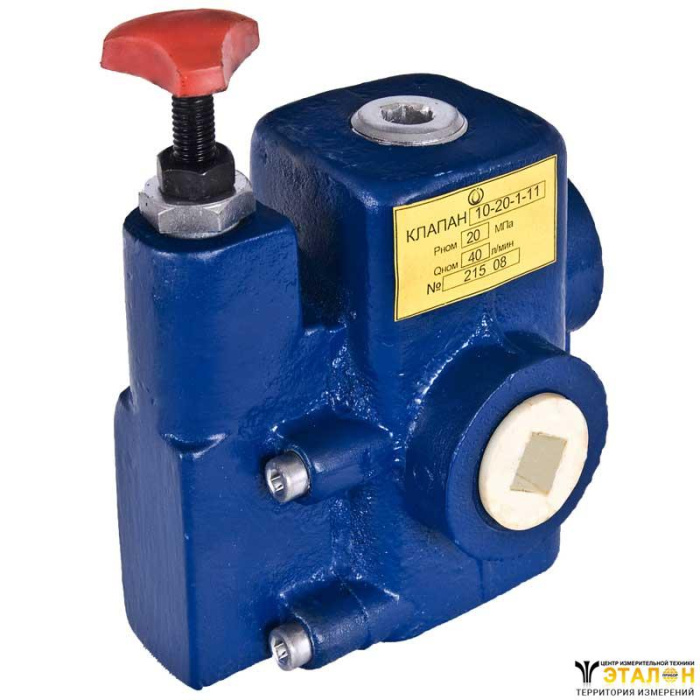

Гидроклапан предохранительный модульный М-КП-М-20-20 непрямого действия со вспомогательным клапаном предназначен для поддержания установленного давления, для предохранения гидросистемы от превышения давления и разгрузки.
Структура условного обозначения гидроклапана - М-КП-М-20-20:
Диапазон давления на входе, МПа | 2,5-34 |
Диапазон регулирования давления, МПа | 1-25 |
Диапазон расхода рабочей жидкости, дм3/с | 0,8-23,3 |
Внутренняя герметичность (максимальные внутренние утечки), см3/с | 500 |
Время нарастания давления после прекращения разгрузки, не более, с | 0,2 |
Масса, кг | 8,5 |

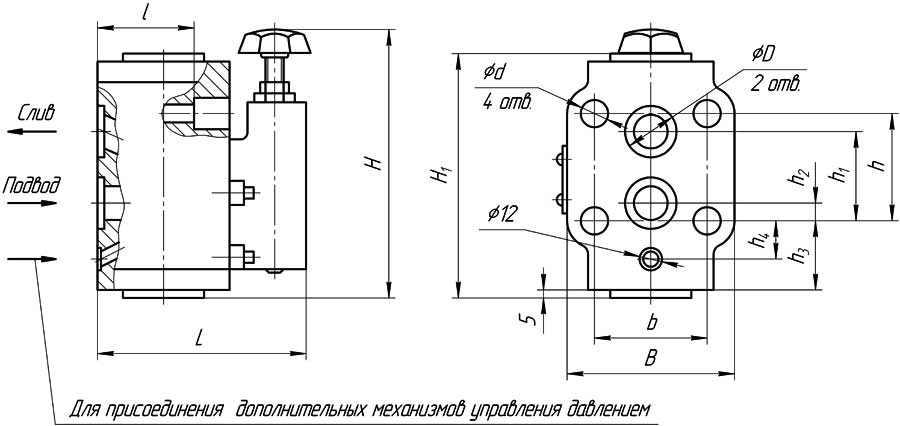

Конструктивная схема гидроклапана Ду=20 мм - стыковой монтаж

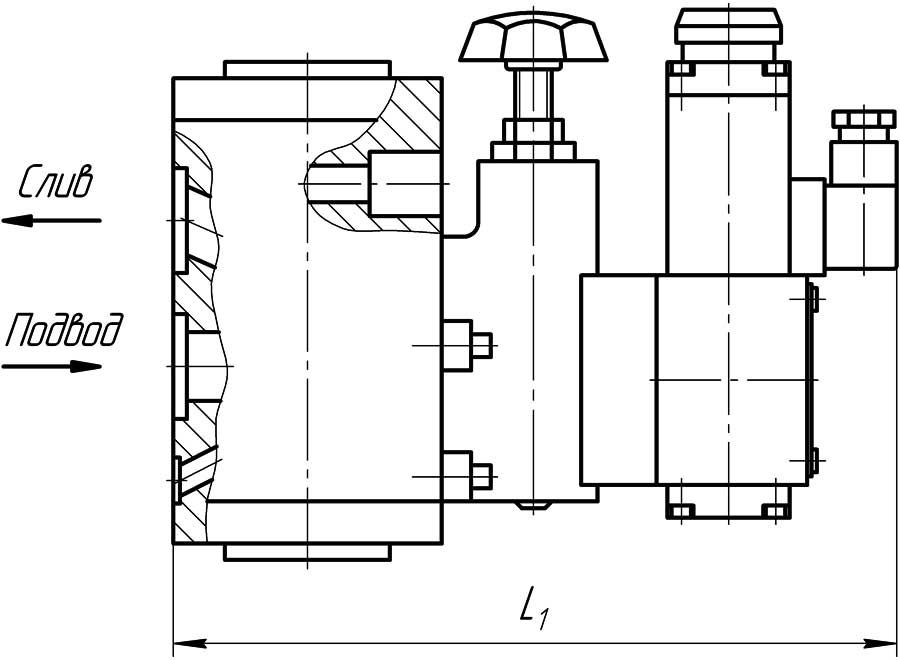

Конструктивная схема гидроклапана Ду=20 мм - стыковой монтаж с распределением
Условный проход, мм | 20 |
D, мм | 32 H 11 |
d, мм | 17 |
L, мм | 118 |
L1, мм | 205 |
l, мм | 60 |
B, мм | 104 |
b, мм | 70 |
H, мм | 167 |
H1, мм | 152 |
h, мм | 67,5 |
h1, мм | 55,5 |
h2, мм | 11 |
h3, мм | 43 |
h4, мм | 23,8 |

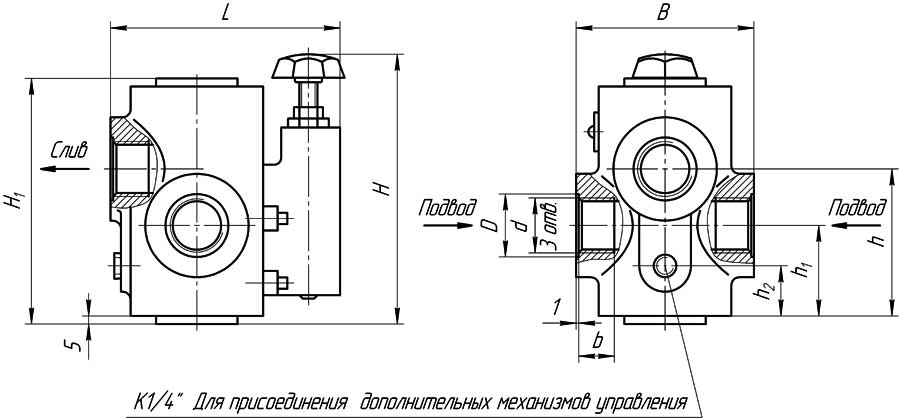

Конструктивная схема гидроклапана - трубный монтаж Ду 20 мм

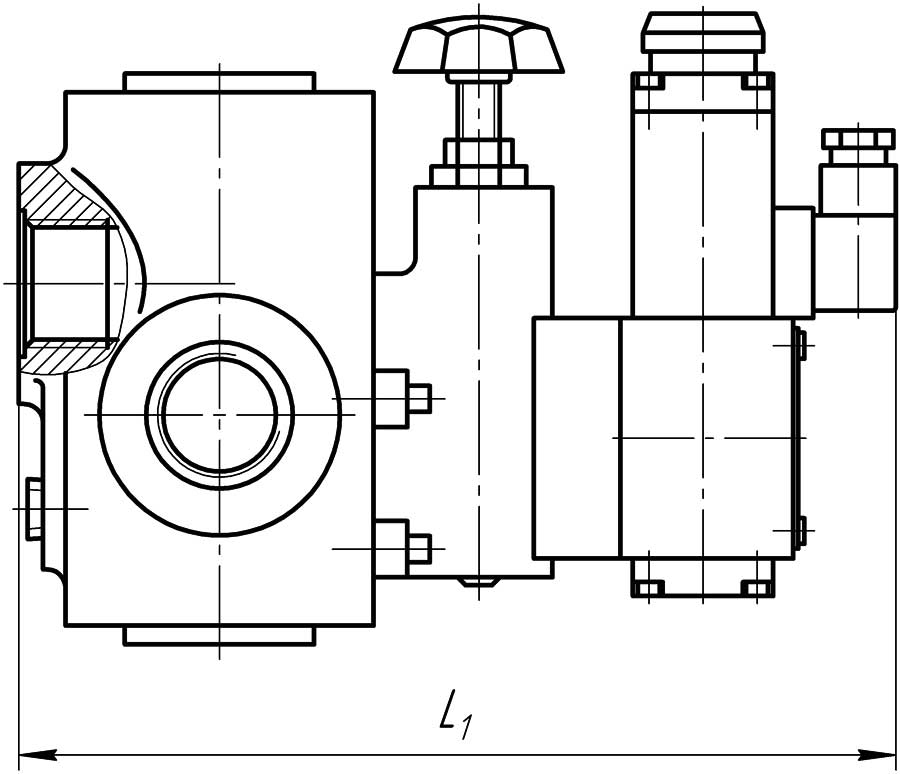

Конструктивная схема гидроклапана - трубный монтаж с распределением Ду 20 мм
Условный проход, мм | 20 |
D, мм | 39 |
d, мм | М33x2-6Н |
L, мм | 142 |
L1, мм | 229 |
B, мм | 110 |
b, мм | 22 |
H, мм | 167 |
H1, мм | 152 |
h, мм | 91 |
h1, мм | 56 |
h2, мм | 31 |
