Гидрораспределитель с электромагнитным управлением РЕ 10.3-573 Г24-УХЛ3
Срок доставки: 2 - 10 дней при наличии товара на складе
цены
документация
по России
центр
- Описание
- Доставка и оплата
- Гарантия и возврат
- Отзывы
Гидрораспределитель РЕ 10.3-573 Г24-УХЛ3 с электромагнитным управлением предназначен для реверсирования движения рабочих органов станков (или других машин).
Трехпозиционные распределители помимо реверсирования движения осуществляют остановку рабочих органов при среднем положении золотника.
Структура условного обозначения - РЕ 10.3 - 573 Г24 - УХЛ3:
- РЕ - гидрораспределитель с электромагнитным управлением;
- 10 - условный проход 10 мм;
- 3 - номинальное давление 3-32 МПа;
- 573 - схема распределения потока рабочей жидкости;
- исполнение по установке золотника в исходное положение: пружинный возврат;
- Г24 - постоянный ток 24В;
- УХЛ - климатическое исполнение по ГОСТ 15150 для районов с умеренным и холодным климатом;
- 3 - категория размещения по ГОСТ 15150.
Принцип работы
Управление распределителем осуществляется электромагнитами.
При среднем положении золотника, когда магниты обесточены, линия нагнетания и обе полости цилиндра соединяются с баком.
При включении одного из электромагнитов, золотник смещается в крайнее положение и масло от насоса направляется в одну из полостей рабочего цилиндра, а из противоположной полости цилиндра масло направляется в бак.

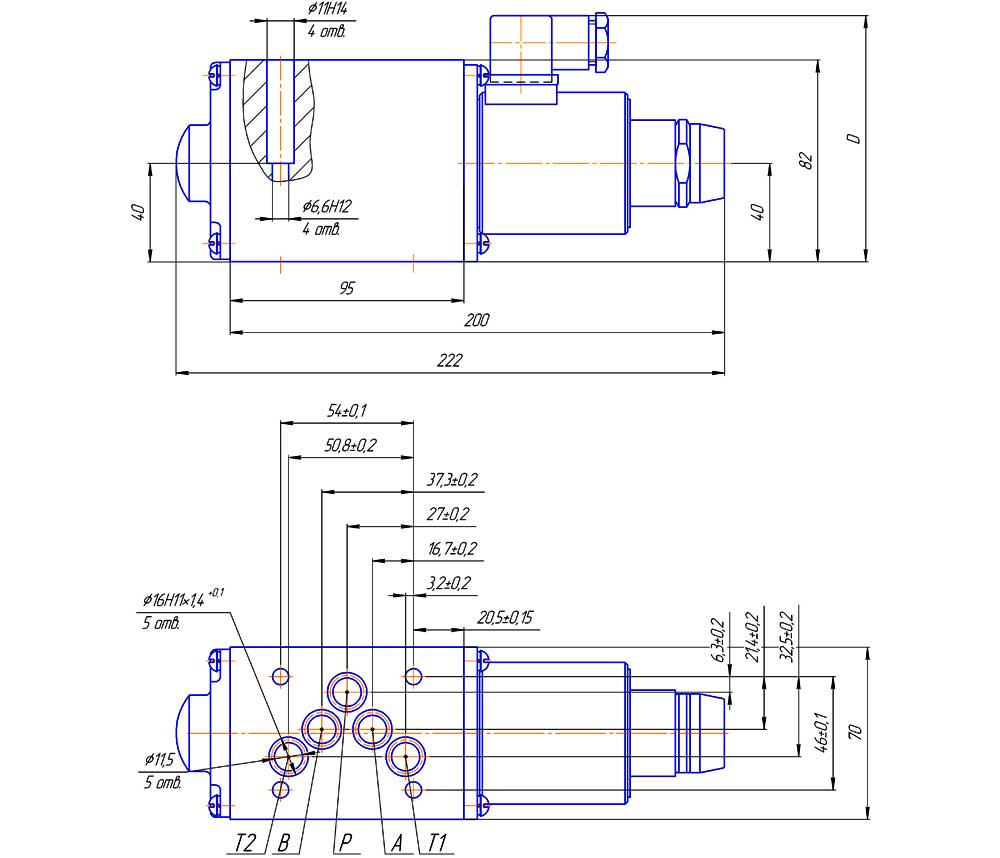

Конструктивная схема гидрораспределителя
Условия эксплуатации
- Положение при эксплуатации:
- для пружинного возврата - любое;
- для исполнений О и ОФ - горизонтальное;
- Рабочая жидкость - минеральное масло.
Условный проход, мм | 10 |
Давление на входе, номинальное, МПа (кгс/см2) | 32 (320) |
Давление на выходе (сливе), максимальное, МПа (кгс/см2) | 6 (60) |
Расход рабочей жидкости л/мин, номинальный: - для схем: 14,24,54,64,64А,94,573,573Е,15,55,65,65А |
25 |
Внутренняя герметичность (максимальные внутренние утечки по каждой линии), см3/мин, не более: - для схем: 64,64А,65,65А,573А,573Е |
200 |
Время срабатывания, мс, не более: - с электромагнитом переменного тока |
30
60 |
Напряжение питания электромагнита, В |
12, 24, 48 ,110, 220 |
Номинальная тонкость фильтрации, мкм | 25 |
Масса, кг | 4,8 |
