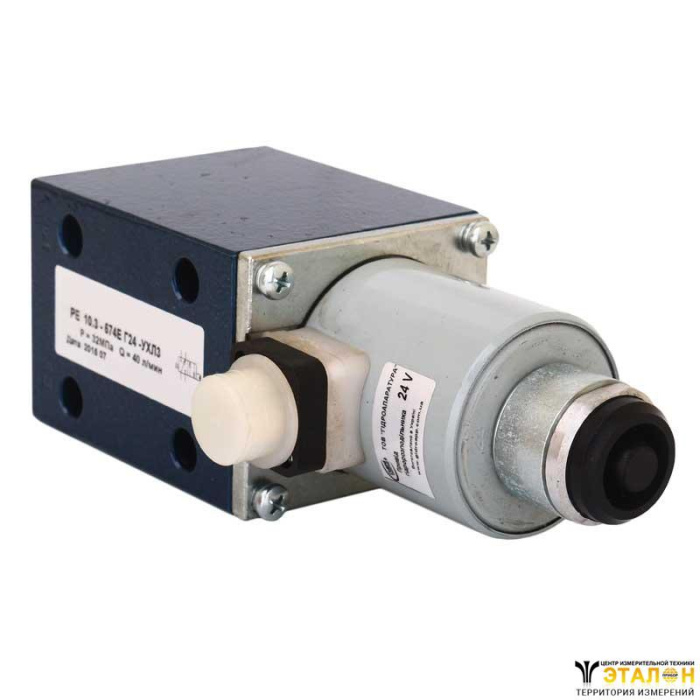

Гидрораспределитель с электромагнитным управлением РЕ 10.3-64 В380-УХЛ3

Цена:
по запросу
Общая стоимость 0 руб.
В корзину
Купить в 1 клик
Нашли дешевле?
Снизим цену!
В избранное
Стоимость доставки от 800 ₽ (уточнять у менеджера)
Срок доставки: 2 - 10 дней при наличии товара на складе
Безналичный расчет для юридических лиц
Самовывоз со склада компании ЭТАЛОНПРИБОР
Более 350 брендов
Самые лучшие
цены
Техническая
документация
Быстрая доставка
по России
Сервисный
центр
  • Описание
  • Доставка и оплата
  • Гарантия и возврат
  • Отзывы
Описание

Гидрораспределитель РЕ 10.3-64 В380-УХЛ3 с электромагнитным управлением предназначен для реверсирования движения рабочих органов станков (или других машин).

Трехпозиционные распределители помимо реверсирования движения осуществляют остановку рабочих органов при среднем положении золотника.

Структура условного обозначения - РЕ 10.3 - 64 В380 - УХЛ 3:

  • РЕ - гидрораспределитель с электромагнитным управлением;
  • 10 - условный проход 10 мм;
  • 3 - номинальное давление 3-32 МПа;
  • 64 - схема распределения потока рабочей жидкости;
  • исполнение по установке золотника в исходное положение: пружинный возврат;
  • В380 - переменный ток 380В;
  • УХЛ - климатическое исполнение по ГОСТ 15150 для районов с умеренным и холодным климатом;
  • 3 - категория размещения по ГОСТ 15150.

Принцип работы

Управление распределителем осуществляется электромагнитами.

При среднем положении золотника, когда магниты обесточены, линия нагнетания и обе полости цилиндра соединяются с баком.

При включении одного из электромагнитов, золотник смещается в крайнее положение и масло от насоса направляется в одну из полостей рабочего цилиндра, а из противоположной полости цилиндра масло направляется в бак.

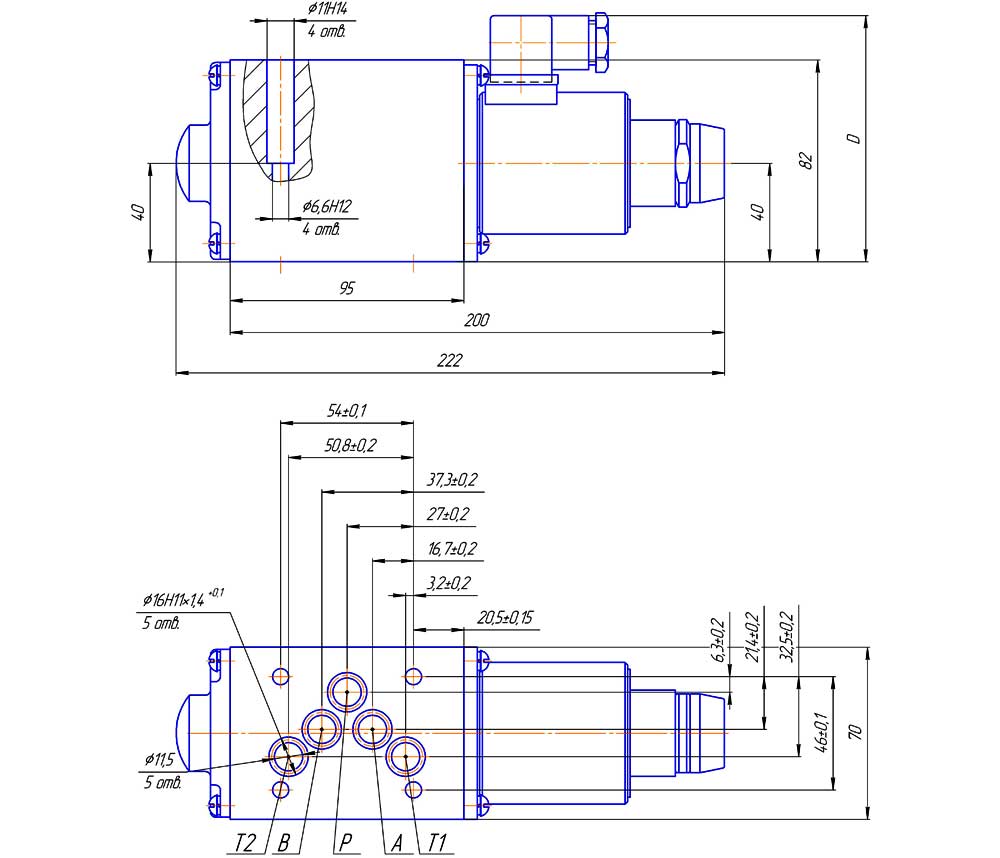

Конструктивная схема гидрораспределителя РЕ 10.3-64 В380-УХЛ3

Конструктивная схема гидрораспределителя

Условия эксплуатации

  • Положение при эксплуатации:
    • для пружинного возврата - любое;
    • для исполнений О и ОФ - горизонтальное;
  • Рабочая жидкость - минеральное масло.
Технические характеристики

Условный проход, мм

10

Давление на входе, номинальное, МПа (кгс/см2)

32 (320)

Давление на выходе (сливе), максимальное, МПа (кгс/см2)

6 (60)

Внутренняя герметичность (максимальные внутренние утечки по каждой линии), см3/мин, не более:

- для схем: 64,64А,65,65А
- для остальных схем



200
150

Время срабатывания, мс, не более:

- с электромагнитом переменного тока
включение
выключение
- с электромагнитом постоянного тока
включение
выключение



30
20



60
30

Напряжение питания электромагнита, В
- постоянный ток
- переменный ток



12, 24, 48 ,110, 220
24, 36, 110, 220, 380

Номинальная тонкость фильтрации, мкм

25

Развернуть полное описание
