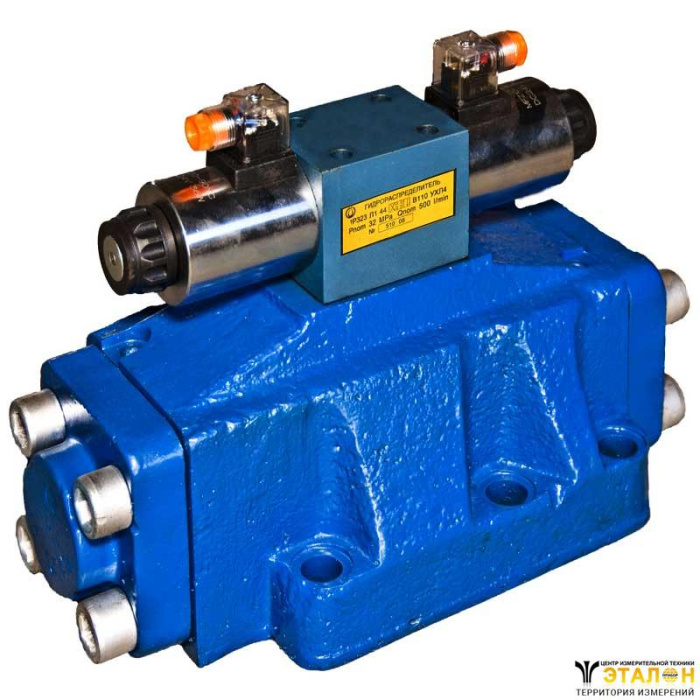

Гидрораспределитель золотниковый 1P323 применяется для изменения направления или пуска остановка потока рабочей жидкости в гидравлических системах.
1P323 используется в станках, прессах, системах с автоматическим и полуавтоматическим циклом работы (ГАП, манипуляторы, станки с ЧПУ) и других стационарных машинах, работающих при температуре окружающей среды от +1 до +55 C.
Параметр | 1P323 |
Условный проход, мм | 32 |
Давление на входе, МПа, (кгс/см2) номин | 32 |
Расход рабочей жидкости, л/мин | 500 |
Масса, кг, не более | |
| 44 |
| 42,4 |
| 41 |

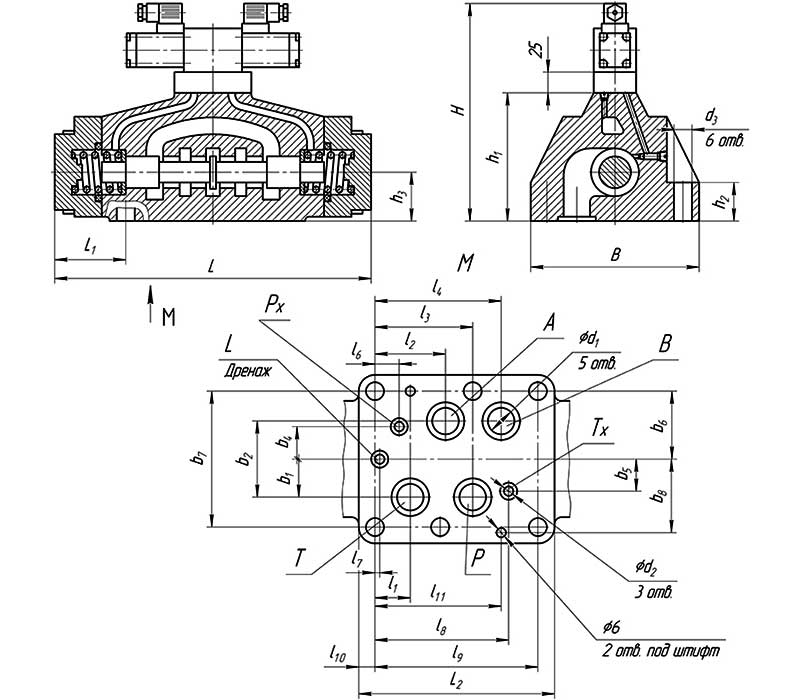

Рисунок 1 - Габаритная схема
B, мм | 197 |
H, мм | 255 |
L, мм | 375 |
L1, мм | 73 |
L2, мм | 229 |
h1, мм | 156 |
h2, мм | 45 |
h3, мм | 60 |
d1, мм | 31 |
d2, мм | 11 |
d3, мм | 21 |
l1, мм | 41,3 |
l2, мм | 82,5 |
l3, мм | 114,3 |
l4, мм | 147,5 |
l5, мм | 41,3 |
l6, мм | 0 |
l7, мм | 168,3 |
l8, мм | 190,5 |
l9, мм | 19 |
l10, мм | 147,6 |
b1, мм | 44,5 |
b2, мм | 89 |
b3, мм | 51 |
b4, мм | 35 |
b5, мм | 79,5 |
b6, мм | 159 |
b7, мм | 79,5 |
